Automatyczny Stół Wysokiego Podnoszenia do Linii Spawania i Montażu
Uprość ruch, popraw przepływ
Idealna, jeśli:
- Automatyczne pionowanie spawanych ram po spawaniu
- Łączenie linii nieparalelnych w produkcji
- Zmniejszenie wysiłku fizycznego operatorów
- Optymalizacja czasu cyklu maszyn następnych
- Pracować bezpiecznie i z ciągłym przepływem
- Łatwo dostosuj stół do istniejących lub kompaktowych linii.
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Uprość transport, popraw przepływ

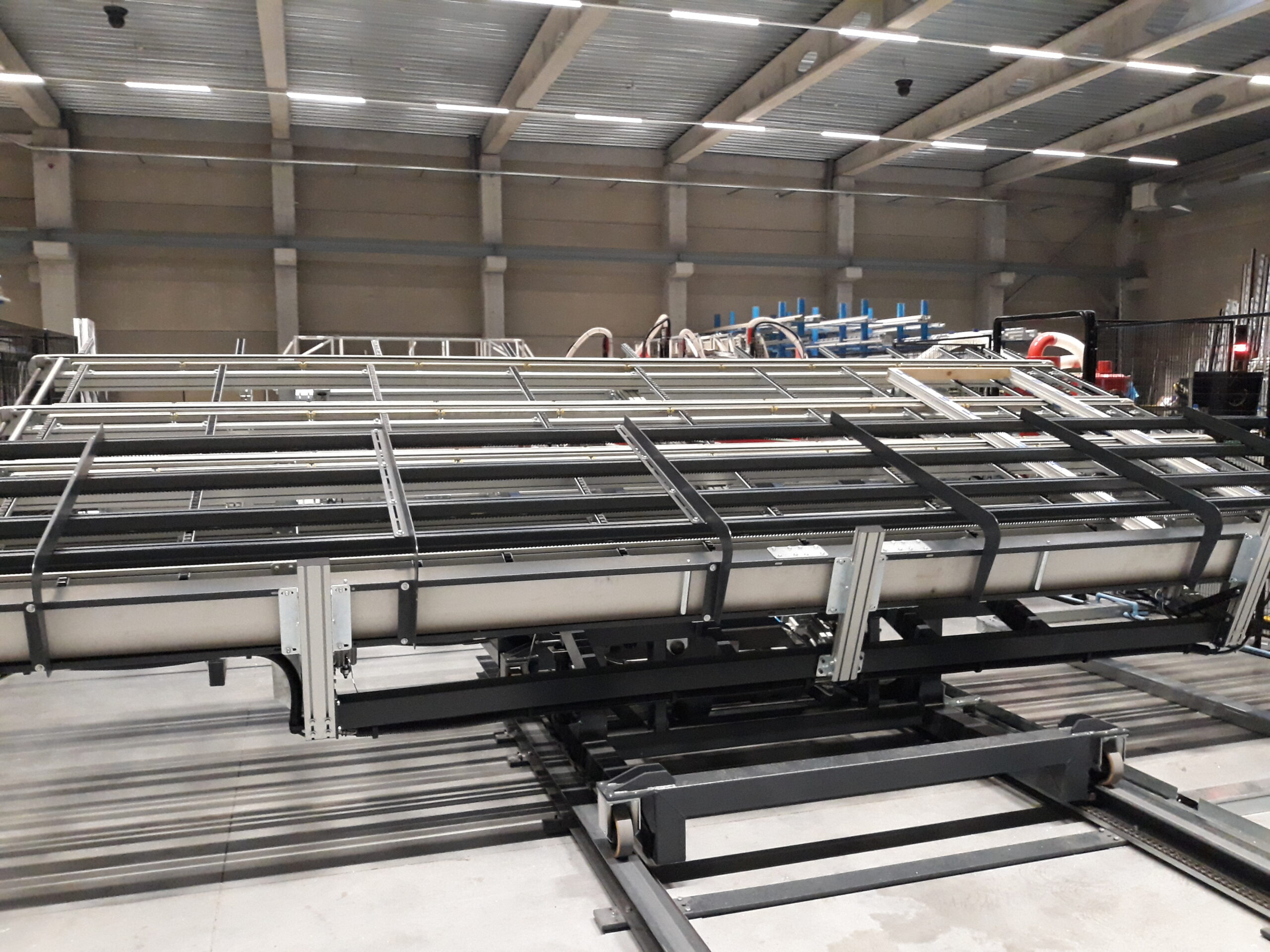

Stół pionowy 001TN to rozwiązanie Graf Synergy, które optymalizuje pionowe rozmieszczenie spawanych elementów w linii produkcyjnej. Może być umieszczony zarówno za spawarką, jak i jako punkt łączący między nieparalelnymi liniami, umożliwiając automatyczne i bezpieczne przechylanie elementów w zakresie od 0 do 80°, minimalizując potrzebę interwencji manualnej.
Kompaktowa konstrukcja i zaprojektowana powierzchnia kontaktowa, która zapobiega zacięciom podczas ruchu, sprawiają, że jest to idealne rozwiązanie także w środowiskach produkcyjnych o ograniczonej przestrzeni lub dostosowanych układach.
5 powodów, aby wybrać 001TN
- Kontrolowane i precyzyjne przechylenie. System z silnikiem bezszczotkowym lub pneumatycznym, który umożliwia automatyczne ustawienie w pionie od 0 do 80°.
- Powierzchnia o niskim tarciu. Pasma poliuretanowe z termozgrzewanym profilem prowadzącym oraz ukośnymi szczotkami zapewniają płynne przesuwanie paneli.
- Kompaktowa i modułowa struktura. Wykonana z malowanej stali spawanej, jest solidna, ale kompatybilna z układami liniowymi lub złożonymi.
- Najwyższe bezpieczeństwo na każdym etapie. Wyposażony w pionowe paski, boczne rolki i osłony, które utrzymują stabilność elementu nawet podczas odwracania.
- Personalizowany do każdej potrzeby. Dostępny w pięciu wersjach o długości do 6.000 mm, aby dostosować się do każdego formatu produkcyjnego.
Szczegóły produktu
001TN umożliwia automatyczny transfer i pionowe ustawienie paneli, upraszczając logistykę wewnętrzną między spawaniem, magazynowaniem a montażem.
Rozmiary
Długość: 3.500 mm
Szerokość: 3.400 mm
Wysokość: 1.000 mm
Waga: 1,600 kg
Wydajność
Czas cyklu: zależy od podłączonej instalacji
Wymagani operatorzy: 1
Automatyczne przechylanie od 0 do 80°
Odżywianie i zużycie
Moc zainstalowana: 10 kW
Napięcie: 400 V
Zużycie powietrza na cykl: 30 NI/min
Ciśnienie robocze: 7 bar
Profile zarządzalne (rozmiary ramy)
Maksymalna długość: 2.800 mm
Maksymalna szerokość: 1.400 mm
Maksymalna grubość: 130 mm
Funkcje i obsługiwane operacje
- Pasy poliuretanowe z prowadnicą termozgrzewaną
- Szczotki diagonalne przeciwdziałające zablokowaniu
- Poziomy przenośnik taśmowy z falownikiem
- Łóżko na stelażu z kółkami szalonymi/szczotkami
- Boczne rolki pionowe i podpory gąsienicowe
Opcjonalne i dostępne konfiguracje
Opcje dodatkowe nie są przewidziane. Jednak dostępne są różne warianty, aby dostosować się do większych rozmiarów ram.
- 001TN40: 2.800 x 4.000 mm
- 001TN32: 2800 x 3200 mm
- 001TN34: 4.000 x 3.200 mm
- 001TN60: 2800 x 6000 mm
- 001TN50: 2800 x 5000 mm
TECHNOLOGIA I AUTOMATYZACJA
001TN jest napędzany przez silniki bezszczotkowe o wysokiej wydajności lub system pneumatyczny, łącząc niezawodność z prostotą obsługi. Sterowanie falownikiem na taśmie transportowej umożliwia dynamiczne dostosowanie prędkości transportu. Może być integrowany z systemami Przemysłu 4.0 i połączony z oprogramowaniem zarządzającym w celu synchronizacji cyklu i optymalizacji przepływu.
