002NV
Winda pionowa do zautomatyzowanych linii montażowych
Poruszaj się precyzyjnie, pionizuj się z pewnością
Idealna, jeśli:
- Zautomatyzować przepływ między spawaniem, składowaniem a montażem narzędzi.
- Przyspieszenie ruchu przy jednoczesnym zmniejszeniu ryzyka błędów lub uszkodzeń.
- Zarządzanie przejściami pionowymi i poziomymi za pomocą jednego rozwiązania
- Działać bezpiecznie, nawet w przypadku nagłych zatrzymań
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Poruszaj się precyzyjnie, pionizuj się z pewnością
002NV firmy Graf Synergy to autonomiczna wózek transportowy zaprojektowany w celu optymalizacji załadunku i rozładunku spawanych ram między różnymi stacjami linii produkcyjnej. Dzięki swojej zdolności do precyzyjnego orientowania elementów z poziomej na pionową (i odwrotnie), eliminuje przerwy i manipulacje ręczne, zwiększając efektywność i bezpieczeństwo.
Kompaktowa, ale potężna, 002NV osiąga prędkości translacji do 2 m/s i tolerancje milimetrowe, doskonale integrując się w zautomatyzowanych systemach, nawet w ograniczonej przestrzeni.
5 powodów, dla których warto wybrać 002NV
- Precyzyjna i automatyczna wertykalizacja. System serwo wspomagany bezszczotkowo, który ustawia ramę w zakresie od 0 do 92° (opcjonalnie 98°) z dokładnością do 0,1°.
- Szybkie i płynne przesunięcie. Ruch do 2 m/s z powtarzalnością 0,5 mm. Powierzchnia kontaktowa z paskami i szczotkami zapewnia ciągłe przesuwanie.
- Zintegrowane bezpieczeństwo. Aktywne przednie osłony przeciwupadkowe nawet w przypadku awaryjnego zatrzymania. Rolki boczne do centrowania w poziomych przejściach.
- Całkowita integracja. Zarządza elementami przychodzącymi z poziomych stołów lub pionowych taśmociągów. Kompatybilny z magazynami zautomatyzowanymi i logiką klasyfikacji.
- Idealne do każdego układu. Kompaktowa, solidna i malowana proszkowo konstrukcja. Doskonała do indywidualnych linii i modułowych systemów logistycznych.
Szczegóły produktu

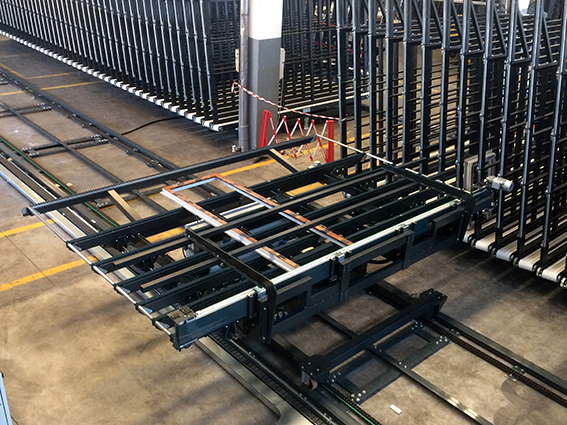

Shuttle 002NV jest zaprojektowany do automatycznego transportu spawanych ram między stanowiskami produkcyjnymi z możliwością zmiany orientacji. Dzięki konstrukcji na poliuretanowych pasach, bocznym rolkom i taśmie transportowej na dole, zapewnia:
Rozmiary
Długość: 3.400 mm
Szerokość: 3.500 mm
Wysokość: 3.300 mm
Waga: 1,300 kg
Wydajność
Średni czas cyklu (załadunek + transport + rozładunek): 50 sek*
Prędkość translacji: do 2 m/s
Wymagani operatorzy: 1
Żywienie i zużycie
Moc zainstalowana: 12 kW
Napięcie: 400 V
Zużycie powietrza na cykl: 30 NI/min
Ciśnienie robocze: 7 bar
Zarządzane profile (rozmiary ramki)
Maksymalna długość: 2.800 mm
Maksymalna szerokość: 1.400 mm
Maksymalna grubość: 130 mm
Funkcje i obsługiwane procesy
- Załadunek i rozładunek na stołach lub rolkach
- Przeniesienie między poziomym a pionowym
- Kontrolowane pchanie w kierunku oparć lub magazynów
- Wyrównanie i wyśrodkowanie obrazów
- Płynne zarządzanie także mieszanymi przepływami
Opcje i dostępne konfiguracje
Model 002NV jest wysoce konfigurowalny w zależności od układu produkcyjnego i potrzeb w zakresie transportu. Wśród opcji:
- Wertykalizacja do 98° (zamiast 92°)
- Haki do wspomagania transportu paneli
- System ekstrakcji dla magazynów grawitacyjnych
- System zębatkowy do transmisji na dywany w magazynie
Te rozwiązania sprawiają, że jest ona elastyczna nawet w skomplikowanych kontekstach z logiką FIFO, buforami lub integracją z istniejącymi systemami.
TECHNOLOGIA I AUTOMATYZACJA
Wyposażona w silniki bezszczotkowe o wysokiej precyzji oraz falowniki do dynamicznego sterowania prędkościami, wózek 002NV doskonale integruje się w zautomatyzowane systemy Przemysłu 4.0. Zarządzanie może być połączone z oprogramowaniem nadzorującym oraz systemami ERP w celu śledzenia stanu i synchronizacji z innymi etapami linii produkcyjnej. Jej modułowa architektura umożliwia przyszłe aktualizacje oraz dostosowania na żądanie.
Skontaktuj się z nami, aby dowiedzieć się, czy 002NV jest odpowiednim rozwiązaniem dla Twojej produkcji.
