004NV
Silnikowa winda pionowa do linii szklarskich i montażowych
Maksymalna prędkość, minimalna złożoność
Idealna, jeśli:
- Zautomatyzować pionowy transport okien i drzwi
- Minimalizowanie zbędnych przedmiotów przy jednoczesnym zachowaniu efektywności
- Optymalizacja cyklu pracy między wystawieniem a montażem okuć
- Minimalizuj konserwację dzięki prostej konstrukcji
- Poprawa bezpieczeństwa operacyjnego podczas transportu
- Łatwo zintegrować instalację z istniejącymi układami.
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Maksymalna prędkość, minimalna złożoność
Wóz 004NV to wydajne rozwiązanie do pionowego transportu skrzydeł i ram, pojedynczych lub podwójnych, w zautomatyzowanych zakładach. Zaprojektowany w celu optymalizacji transferu elementów między stacjami szklenia a montażem, łączy kompaktową konstrukcję z wysoką prędkością misji (do 2 m/s) dzięki systemowi bezszczotkowemu z napędem zębatkowym/łańcuchowym.
Jego stałe nachylenie wynoszące 8° zapewnia stabilność ładunku podczas transportu, a uproszczony design obniża koszty eksploatacji i konserwacji.
5 powodów, dla których warto wybrać 004NV
- Wyższa prędkość w ograniczonej przestrzeni. System bezszczotkowy z bezpośrednim napędem mechanicznym, który umożliwia szybkie i precyzyjne przemieszczenia (do 2 m/s).
- Bezpieczeństwo zawsze aktywne. Ochrony przednie przeciwupadkowe i boczne pionowe rolki zapewniają bezpieczne przejście nawet w przypadku awaryjnego zatrzymania.
- Niskie koszty operacyjne. Prosty projekt mechaniczny i efektywne silniki zapewniają ekonomiczne i trwałe zarządzanie.
- Płynne i stabilne poruszanie się. Powierzchnia na kółkach i nachylona konstrukcja 8° zapewniają optymalne podparcie elementów.
- Maksymalna elastyczność formatu. Dostępne w różnych wersjach (do 5000 mm długości kwadratowej), aby dostosować się do każdej potrzeby produkcyjnej.
Szczegóły produktu
004NV jest zaprojektowana do bezpiecznego transportu skrzydeł i ram w ramach zautomatyzowanych linii, zapewniając stabilność i precyzję.
Rozmiary
Długość: 1.900 mm
Szerokość: 3.600 mm
Wysokość: 3.000 mm
Waga: 900 kg
Wydajność
Średni czas cyklu (załadunek + transport + rozładunek): 30 sek*
Prędkość translacji: do 2 m/s
Wymagani operatorzy: 1
(*zależy od długości linii)
Odżywianie i zużycie
Moc zainstalowana: 9 kW
Napięcie: 400 V
Zużycie powietrza na cykl: 50 NI/min
Ciśnienie robocze: 7 bar
Zarządzane profile (rozmiar ramki)
Maksymalna długość: 1.400 mm
Maksymalna szerokość: 2.800 mm
Max grubość: 130 mm
Funkcje i obsługiwane operacje
- Przenośnik taśmowy z falownikiem do dynamicznej regulacji
- Powierzchnia z wysokotonażowymi kołami szalonymi
- 4 koła na torach podłogowych do ruchu liniowego
- Rolki pionowe do centrowania
- Osłony przednie w celu zapobiegania upadkom
Opcje i dostępne konfiguracje
Model 002NV jest wysoce konfigurowalny w zależności od układu produkcyjnego i potrzeb w zakresie transportu. Wśród opcji dodatkowych:

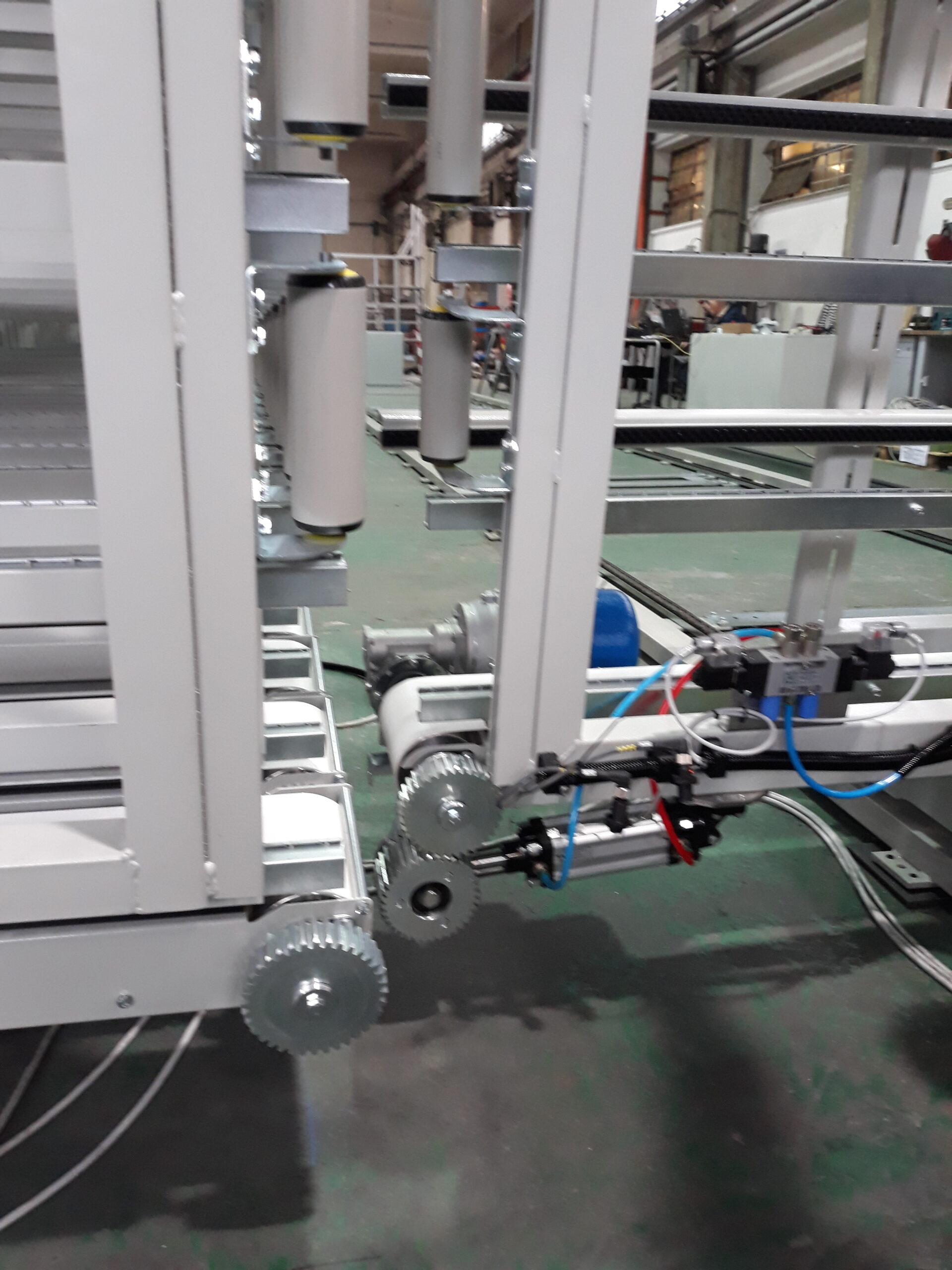

- System zębatkowy do przekazywania napędu na taśmy w magazynie
- Pas do zintegrowanego transportu panelu
- Alternatywne wersje przydatnego formatu:
- 004NV36: 2800 x 3600 mm
- 004NV40: 3.200 x 4.000 mm
- 004NV50: 3.200 x 5.000 mm
Te warianty sprawiają, że shuttle jest odpowiedni także do skomplikowanych instalacji lub niestandardowych potrzeb transportowych.
TECHNOLOGIA I AUTOMATYZACJA
Dzięki zoptymalizowanej architekturze mechanicznej, 004NV oferuje solidne i proste rozwiązanie do zautomatyzowanego transportu pionowego. Silniki asynchroniczne z falownikami umożliwiają precyzyjne dostosowanie prędkości, co sprawia, że system jest zgodny z zasadami Przemysłu 4.0. Możliwe jest zintegrowanie systemu z oprogramowaniem zarządzającym linią oraz oprogramowaniem nadzorującym w celu śledzenia i koordynacji produkcji w czasie rzeczywistym.
Skontaktuj się z nami, aby dowiedzieć się, czy 004NV jest odpowiednim rozwiązaniem dla Twojej produkcji.
