EDU
Efektywna jednostka wiertnicza: Stacja CNC do wiercenia otworów mocujących w profilach PVC
Automatyczne wiercenie, zero przestojów
Idealna, jeśli:
- Wykonaj automatyczne wiercenie mocujące bezpośrednio na linii.
- Skróć czas cyklu bez poświęcania precyzji
- Praca z profilami PVC z już wbudowanym wzmocnieniem
- Zautomatyzować również wiercenie w poprzeczkach
- Zminimalizuj ręczną interwencję dzięki pełnym logikom CNC.
- Zintegrować wiercenie w linii z Centrum Cięcia i Obróbki
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Automatyczne wiercenie, zero przestojów
EDU to stacja wiercenia CNC opracowana przez Graf Synergy do automatycznego i precyzyjnego wiercenia otworów mocujących w wzmocnionych profilach PVC. Można ją bezpośrednio zintegrować z dynamicznym stołem, co pozwala na wiercenie w trakcie procesu produkcyjnego bez żadnych przerw, skracając czas cyklu i poprawiając ogólną jakość obróbki.

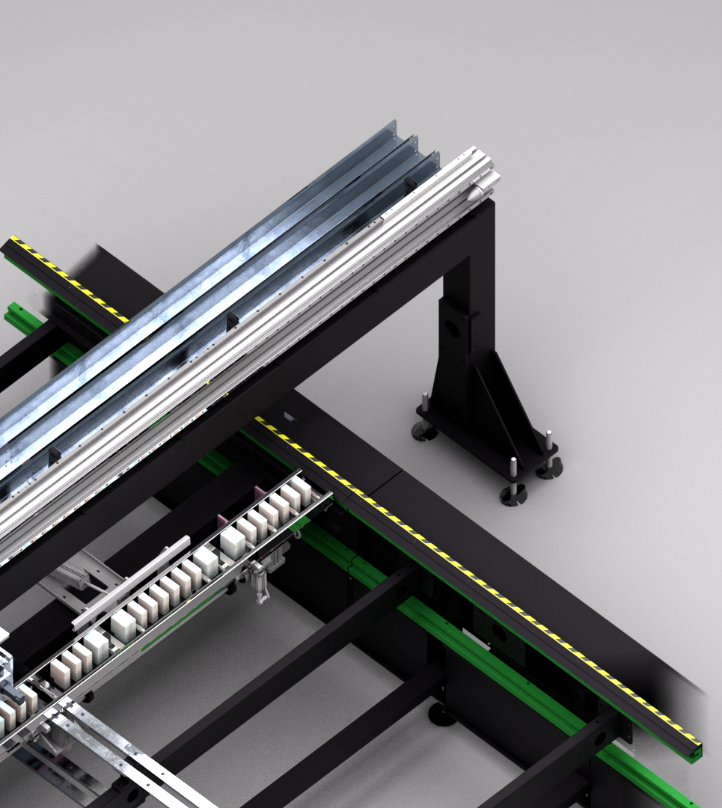

Z mostem nośnym, który pomieści do 3 pionowych jednostek wiercących, instalacja wyróżnia się elastycznością, precyzją i zaawansowaną automatyzacją, co czyni ją idealną do linii o wysokiej wydajności oraz fabryk zorientowanych na Przemysł 4.0.
5 powodów, aby wybrać EDU
- Prędkość w zerowym czasie. Wiercenie odbywa się w linii, bez przerywania procesu produkcyjnego na stole dynamicznym.
- Precyzja parametryczna. Każda jednostka kontroluje głębokość, położenie i prędkość posuwu, aby zapewnić idealne wiercenia.
- Maksymalna automatyzacja. Instalacja działa w pełnej autonomii: nie wymaga operatora.
- Wszechstronność operacyjna. Oprócz wiercenia obwodowego, możliwe jest również wiercenie w poprzeczkach.
- Zaawansowane oprogramowanie zintegrowane. Pełne zarządzanie CNC z kontrolą współrzędnych na osiach X i Y, zapewniające maksymalną elastyczność programowania.
Szczegóły produktu
EDU to stacja wiercenia CNC opracowana przez Graf Synergy do automatycznego i precyzyjnego wiercenia otworów mocujących w wzmocnionych profilach PVC. Można ją bezpośrednio zintegrować z dynamicznym stołem, co pozwala na wiercenie w trakcie procesu produkcyjnego bez żadnych przerw, co skraca czas cyklu i poprawia ogólną jakość obróbki.
Rozmiary maszyny
Długość: 4500 mm
Szerokość: 1.800 mm
Wysokość: 2.700 mm
Waga: 2,500 kg
Odżywianie i zużycie
Moc zainstalowana: 9 kW
Zasilanie: 400 V
Zużycie powietrza: 200 NI/min
Ciśnienie robocze: 7 bar
Cechy operacyjne
- Liczba jednostek wiercenia: do 3 (pionowych)
- Ruch osi X: automatyczny wzdłużny
- Ruch osi Y: automatyczne poziome pozycjonowanie
- Tryb operacyjny: CNC
- Wymagani operatorzy: 0
Wymiary profili do obróbki
- Długość: 350 – 4000 mm
- Szerokość: 40 – 130 mm
- Wysokość: 40 – 120 mm
Rodzaje prac
- Automatyczne wiercenie otworów montażowych w obwodzie
- Możliwość wiercenia otworów do mocowania poprzeczki
Integracja
- Pasuje do stołu dynamicznego Graf Synergy
- Idealne w zgodzie z Centrami Cięcia i Obróbki CNC
TECHNOLOGIA I AUTOMATYZACJA
EDU reprezentuje technologiczny skok w zarządzaniu wierceniem obwodowym. Cały proces jest kontrolowany przez zaawansowane oprogramowanie, które zarządza trajektoriami i parametrami każdego pojedynczego wiercenia. Dzięki bezpośredniej integracji z dynamicznym stołem oraz jednoczesnemu kontrolowaniu osi X i Y, możliwe jest osiągnięcie maksymalnej wydajności przy minimalnych tolerancjach, nawet na już wzmocnionych profilach.
Skontaktuj się z nami, aby dowiedzieć się, czy EDU jest odpowiednim rozwiązaniem dla Twojej produkcji.
