Efektywna jednostka wkrętarska: Stacja CNC do wkręcania wzmocnień w profilach PVC
Automatyczne wkręcanie, ciągła wydajność
Idealna, jeśli:
- Zautomatyzowanie etapu wkręcania wzmocnień w profilach PVC
- Minimalizowanie interwencji ręcznej w linii
- Zapewnij szybkie, precyzyjne i powtarzalne mocowania.
- Pracować w ciągłej współpracy z dynamicznym stołem i centrum pracy
- Optymalizacja czasów cyklu i wydajności
- Integracja parametrów CNC dotyczących pozycji, głębokości, momentu obrotowego i prędkości
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Automatyczne wkręcanie, ciągła wydajność

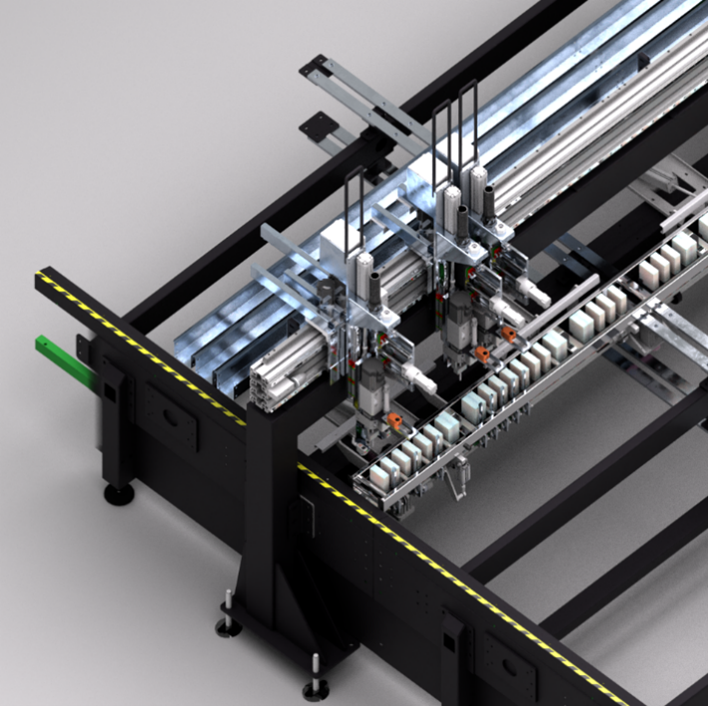

ESU to stacja CNC Graf Synergy dedykowana automatycznemu wkręcaniu metalowych wzmocnień wewnątrz profili PVC. Integruje się bezpośrednio w proces produkcyjny, pracując w linii z dynamicznym stołem oraz centrami cięcia i obróbki, aby zrealizować mocowanie wzmocnień w czasie zerowym.
Maszyna jest wyposażona w moduł mocujący, który pomieści do 4 wkrętarek elektrycznych bezszczotkowych z automatycznym podawaniem śrub. Każdy cykl jest w pełni zarządzany przez oprogramowanie CNC, aby zapewnić szybkość, precyzję i spójność z parametrami obróbczych.
5 powodów, aby wybrać ESU
- Maksymalna prędkość w czasie zerowym. Obróbka odbywa się bezpośrednio w linii, podczas przepływu produkcyjnego profilu.
- Pełna kontrola parametrów. Oprogramowanie CNC dedykowane do precyzyjnego zarządzania pozycją, głębokością wkrętu, momentem obrotowym i prędkością.
- Wkrętarki elektryczne bezszczotkowe. Ciche, precyzyjne, o niskim zużyciu energii. Mogą pracować jednocześnie lub na zmianę.
- Całkowita automatyzacja, zredukowany operator. Wymaga jedynie załadunku śrub. Wszystko inne jest zautomatyzowane.
- Wszechstronność z 4 wkrętarkami i opcjonalnymi modułami. Możliwość zamontowania do 4 jednostek oraz dodatkowych ładowarek do różnych rozmiarów wkrętów.
Szczegóły produktu
ESU to stacja CNC Graf Synergy dedykowana automatycznemu wkręcaniu metalowych wzmocnień wewnątrz profili PVC. Integruje się bezpośrednio w proces produkcyjny, pracując w linii z dynamicznym stołem oraz centrami cięcia i obróbki, aby zrealizować mocowanie wzmocnień w czasie zerowym.
Wymiary maszyny
Długość: 4.500 mm
Szerokość: 1.800 mm
Wysokość: 2.700 mm
Waga: 2,500 kg
Żywienie i zużycie
Moc zainstalowana: 6 kW
Zasilanie: 400 V
Zużycie powietrza: 200 NI/min
Ciśnienie robocze: 7 bar
Cechy operacyjne
- Liczba jednostek wkręcania: do 4 (pionowych)
- Ruch osi X: automatyczny wzdłużny
- Ruch osi Y: automatyczne pozycjonowanie poprzeczne
- Tryb operacyjny: CNC
- Wymagani operatorzy: tylko do uzupełniania śrub.
Wymiary obrabialnych profili
- Długość: 350 – 4000 mm
- Szerokość: 40 – 130 mm
- Wysokość: 40 – 120 mm
Rodzaje prac
- Automatyczne wkręcanie wzmocnień w profile PVC
Integracja
- Pasuje do stołu dynamicznego Graf Synergy
- Kompatybilny z centrami obróbczo-frezarskimi CNC
TECHNOLOGIA I AUTOMATYZACJA
ESU została zaprojektowana, aby zapewnić najwyższy poziom automatyzacji w fazie mocowania wzmocnień. Wkrętarki bezszczotkowe gwarantują wysoką precyzję, niski poziom hałasu oraz ograniczone zużycie energii.
Sterowanie CNC pozwala na zdefiniowanie każdego parametru cyklu wkręcania, zapewniając stałą jakość każdego elementu. Moduł oprogramowania koordynuje pracę wkrętarek w sposób naprzemienny lub jednoczesny, w zależności od liczby wkrętów do włożenia.
Idealnie integrujący się z systemami Przemysłu 4.0, ESU umożliwia śledzenie operacji, interfejs z systemami zarządzania linią oraz redukcję obciążenia operacyjnego.
Skontaktuj się z nami, aby dowiedzieć się, czy ESU jest odpowiednim rozwiązaniem dla Twojej produkcji.
