F 130
Ręczny pantograf z podwójną głowicą do szybkiego frezowania i wiercenia
Najwyższa prostota dla precyzyjnych obróbek profili PVC i aluminium
Idealne jeśli…
- Chcesz wykonać wycięcia i otwory na uchwyty w prosty i szybki sposób?
- Pracujesz w warsztacie rzemieślniczym lub na półautomatycznej linii produkcyjnej.
- Potrzebujesz kompaktowego ale funkcjonalnego samochodu.
- Szukasz gotowego rozwiązania, bez skomplikowanej obróbki CNC.
- Chcesz zmniejszyć czas ręcznej obróbki dzięki dedykowanym wskaźnikom i szablonom.
- Potrzebujesz elastyczności operacyjnej z frezami o średnicy Ø10 i Ø12 mm.
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Najwyższa prostota dla precyzyjnych obróbek profili PVC i aluminium
Pantograf F 130 to idealne rozwiązanie dla warsztatów, które poszukują szybkości działania i precyzji ręcznej przy obróbce wycięć i otworów na uchwyty.
Dzięki dwóm dedykowanym głowicom – jednej do frezowania pionowego z szablonem i drugiej do wiercenia poziomego – umożliwia szybkie wykonanie wszystkich niezbędnych operacji do przygotowania okien i drzwi z PVC lub aluminium.
Kompaktowy i intuicyjny, zaprojektowany z myślą o skróceniu czasu konfiguracji, zwiększeniu efektywności i zapewnieniu stałych wyników.
Całkowicie ręczne operacje sprawiają, że jest idealny dla tych, którzy pragną zachować bezpośrednią kontrolę nad procesem, nie rezygnując z jakości i wszechstronności.
5 powodów, dla których warto wybrać F 130
- Dwóch niezależnych głowic do jednoczesnych operacji. Frezowanie pionowe i wiercenie poziome w jednej stacji, bez potrzeby przestawiania.
- Frezowanie wspomagane przez szablon dla precyzyjnych wyników. System kopiowania z trzema regulowanymi średnicami wskaźników, idealny do standardowych wycięć w profilach PVC i aluminium.
- Wbudowany uchwyt z trzema wiertłami. Poziomy moduł z wieloma wiertłami do precyzyjnego wiercenia otworów w jednym przejściu.

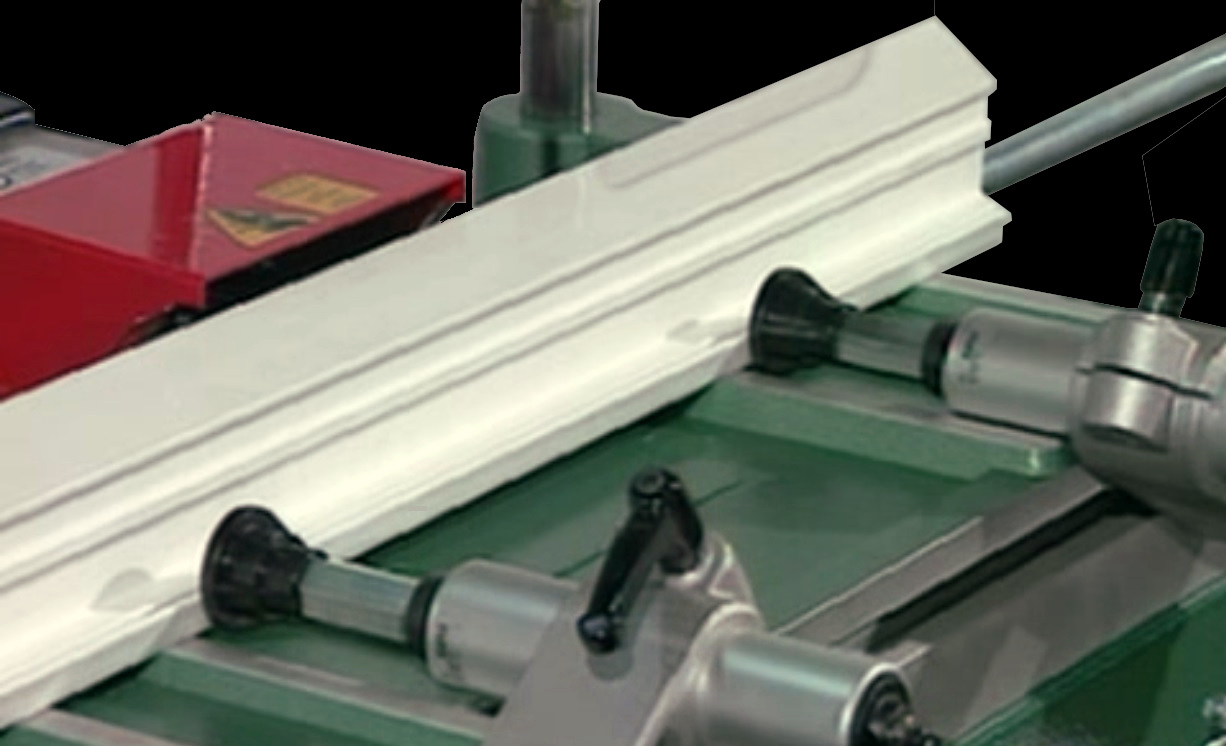

- Bezpieczne mocowanie elementu. System pionowych i poziomych zacisków pneumatycznych do szybkiego i stabilnego mocowania.
- Małe wymiary, duża wydajność. Zaledwie 1.050 mm długości, lekka maszyna (150 kg), łatwa do zainstalowania nawet w ograniczonej przestrzeni.
Szczegóły produktu
Pantograf F 130 umożliwia wykonywanie pełnej gamy ręcznych operacji frezarskich i wiertarskich, zapewniając wiarygodne i powtarzalne wyniki.
Wymiary
Długość: 1.050 mm
Szerokość: 850 mm
Wysokość: 1.600 mm
Waga: 150 kg
Wydajność
Operacyjność: Podręcznik
Liczba operatorów: 1
Wymiary osi (X / Y / Z): 490 / 140 / 140 mm
Żywienie i zużycie
Moc zainstalowana: 1,1 kW
Zasilanie elektryczne: 400 V
Minimalne ciśnienie robocze: 7 bar
Zużycie powietrza na cykl: 5 Nl/min
Funkcje i obsługiwane procesy
Główne procesy:
- Wiercenia pionowe za pomocą szablonu
- Frezowanie wzdłużne i poprzeczne
- Zamki i akcesoria
- Otwory na uchwyt (3 jednoczesne punkty)
Jednostka kopiująca jest wyposażona w regulowane ręczne wskaźniki o trzech średnicach, które można stosować z frezami Ø10 i Ø12 mm, łatwo dostosowując się do różnych konfiguracji profilu.
Opcje i dostępne konfiguracje
Aby zwiększyć wszechstronność pantografu F 130, można go wyposażyć w szereg akcesoriów na życzenie:
- Postęp oleopneumatyczny dla głowicy wiertniczej
- Centrator ręczny (do 2300 mm)
- Tastatory pneumatyczne
- Zatrzymanie uderzenia z płytą 150×150 mm
- Zatrzymanie gwiazdowe w 4 pozycjach
- Rolkowe i boczne podpory o długości 1500 mm
- System chłodzenia pneumatycznego
Te opcje pozwalają na dostosowanie maszyny do specyficznych potrzeb produkcyjnych, poprawiając ergonomię i wydajność.
Technologia i kontrola
F 130 to całkowicie manualny pantograf, zaprojektowany dla tych, którzy cenią sobie prostotę i bezpośrednią kontrolę nad procesem. Mimo braku CNC, integruje praktyczne rozwiązania zwiększające precyzję i bezpieczeństwo, takie jak:
- Zamki pneumatyczne
- Regulowane klawiatury
- Automatyczne chłodzenie narzędzi
Jego solidna i funkcjonalna konstrukcja zapewnia niezawodność operacyjną w czasie, nawet przy intensywnym użytkowaniu.
