F 16
Automatyczna wiertarka do zawiasów w ramach PVC
Dokładne wiercenie po spawaniu z automatycznym odniesieniem wewnętrznym
Idealne, jeśli…
- Musisz wiercić ramy o różnych rozmiarach szybko i precyzyjnie.
- Czy chcesz zautomatyzować etap montażu zawiasów?
- Masz mało dostępnego miejsca w warsztacie.
- Szukasz stanowiska, które wymaga tylko jednego operatora.
- Chcesz zmniejszyć błędy i prace poprawkowe po spawaniu
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Dokładne wiercenie po spawaniu z automatycznym odniesieniem wewnętrznym
Automat bankowy zaprojektowany w celu optymalizacji etapu wiercenia ram w PVC, F 16 firmy GRAF Synergy stanowi idealne rozwiązanie dla firm poszukujących stałej precyzji, automatycznego cyklu i łatwości obsługi.
Przeznaczony do obróbki ram o dowolnych rozmiarach, wykonuje otwory na zawiasy w sposób całkowicie zautomatyzowany po spawaniu, wykorzystując innowacyjny system pomiaru rowka na szkło, zapewniający idealne wyrównanie.
Wyposażony w automatyczną regulację głębokości oraz zerowanie na końcu cyklu, stół zapewnia jednolite wyniki na profilach PVC+Stal.
Kompaktowa konstrukcja, połączona z przyjaznym interfejsem użytkownika i pneumatycznym uchwytem, sprawia, że jest to niezawodne narzędzie nawet w ograniczonej przestrzeni.
5 powodów, aby wybrać F 16
- Solidna i kompaktowa konstrukcja. Stół wykonany ze stali elektroweldowanej, zaprojektowany, aby wytrzymać próbę czasu i dostosować się do ograniczonych przestrzeni w środowiskach produkcyjnych.
- Całkowicie automatyczny cykl wiercenia. Cały proces jest zautomatyzowany: od ustawienia głowic wiertniczych, przez zarządzanie głębokością, aż po zerowanie na koniec obróbki.
- Precyzja na każdym stelażu dzięki wewnętrznemu odniesieniu. Inteligentny system automatycznego pomiaru rowka na szkło, zapewniający dokładne wiercenie w dowolnym rozmiarze profilu.
- Szybka i intuicyjna zmiana programu. Przyjazne dla użytkownika zarządzanie cyfrowe umożliwia szybkie dostosowanie ustawień wiercenia, co skraca czas przygotowania.
- Szeroki stół roboczy i uproszczona konserwacja. Szeroki blat idealny do montażu zawiasów oraz konstrukcja wymagająca minimalnych działań konserwacyjnych.
Szczegóły produktu
Stół F 16 został zaprojektowany wyłącznie do wiercenia ram w PVC, wykonując otwory na zawiasy po spawaniu, w pełnej zgodności z wzmocnionymi profilami stalowymi.

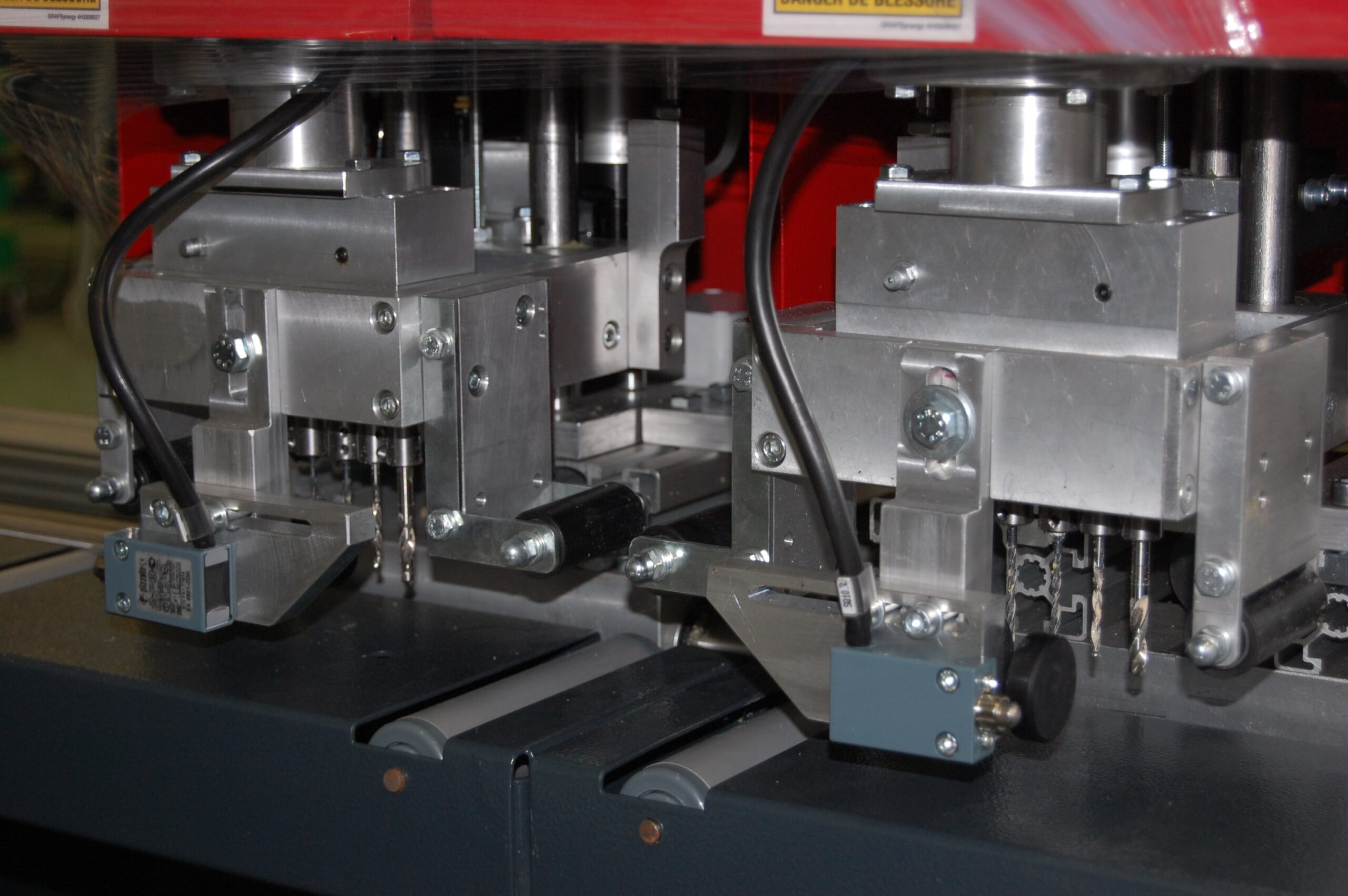

Dwie głowice wiercące z oleopneumatycznym systemem zstępującym, zamontowane na podwójnych prętach szlifowanych, zapewniają maksymalną precyzję. Zablokowanie ramy odbywa się za pomocą pneumatycznych imadeł o wysokim zacisku, co zapewnia stabilność podczas operacji.
Rozmiary
Długość: 3.150 mm
Szerokość: 1.700 mm
Wysokość: 1.200 mm
Waga: 400 kg
Wydajność
Operatywność: Podręcznik
Wymagani operatorzy: 1
Obrazy do wykonania dziennie: w zależności od wydajności ręcznej
Żywienie i zużycie
Moc zainstalowana: 1,2 kW
Napięcie: 400 V
Zużycie powietrza: 15 Nl/min
Minimalne ciśnienie robocze: 7 bar
Profile zawodowe
Minimalny rozmiar ramy: 450 mm
maksymalny rozmiar ramy: 2.740 mm
Funkcje i obsługiwane procesy
Obsługiwane procesy:
- Automatyczne wiercenie w profilach PVC+Stal
- Pozycjonowanie kątowe prowadzone przez wewnętrzny punkt odniesienia
Opcje i dostępne konfiguracje
Samochód jest dostarczany w pełnej standardowej konfiguracji, bez dodatkowych opcji. Każda funkcja niezbędna jest już zintegrowana, aby zapewnić maksymalną prostotę obsługi i zmniejszoną konserwację.
Technologia i automatyzacja
Chociaż jest to kompaktowa i prosta maszyna, F 16 zawiera zaawansowane automatyzacje:
- Automatyczny regulator głębokości wiercenia
- Cykl automatycznego zerowania
- Intuicyjny interfejs z uproszczonym panelem sterowania
Ściskanie pneumatyczne dla bezpieczeństwa i powtarzalności
Czy chcesz dowiedzieć się, czy F 16 jest odpowiedni dla twojej produkcji?
Poproś teraz o szczegółową broszurę lub skontaktuj się z nami, aby uzyskać spersonalizowaną wycenę. Nasz zespół jest do dyspozycji, aby wspólnie ocenić, jak zintegrować F 16 w Twojej linii produkcyjnej.
