FAB CUT 3B ALU
Centrum Cięcia i Obróbki Wysokiej Prędkości dla Profili Aluminiowych
Ekstremalna wydajność, absolutna precyzja: idealny partner dla tych, którzy chcą ciąć i obrabiać profile aluminiowe bez kompromisów.
Idealne, jeśli:
- Musisz drastycznie zwiększyć swoją codzienną produktywność.
- Chcesz zredukować odpady, optymalizując listy cięcia?
- Pracujemy nad profilami aluminiowymi o skomplikowanych kształtach lub nieidealnie prostych.
- Szukasz samochodu, który zapewnia stałą precyzję i niezawodność w czasie.
- Chcesz zmniejszyć obciążenie operacyjne dzięki zintegrowanemu i przyjaznemu dla użytkownika systemowi CNC?
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Ekstremalna wydajność, absolutna precyzja: idealny partner dla tych, którzy chcą ciąć i obrabiać profile aluminiowe bez kompromisów.
FAB CUT 3B ALU to ośmiowrzecionowe centrum cięcia i obróbki CNC, zaprojektowane z myślą o najbardziej wymagających stolarzach. Jest w stanie wykonać do 220 okien na zmianę z jedną szybą, łącząc szybkość procesu, elastyczność i stałą jakość w czasie.

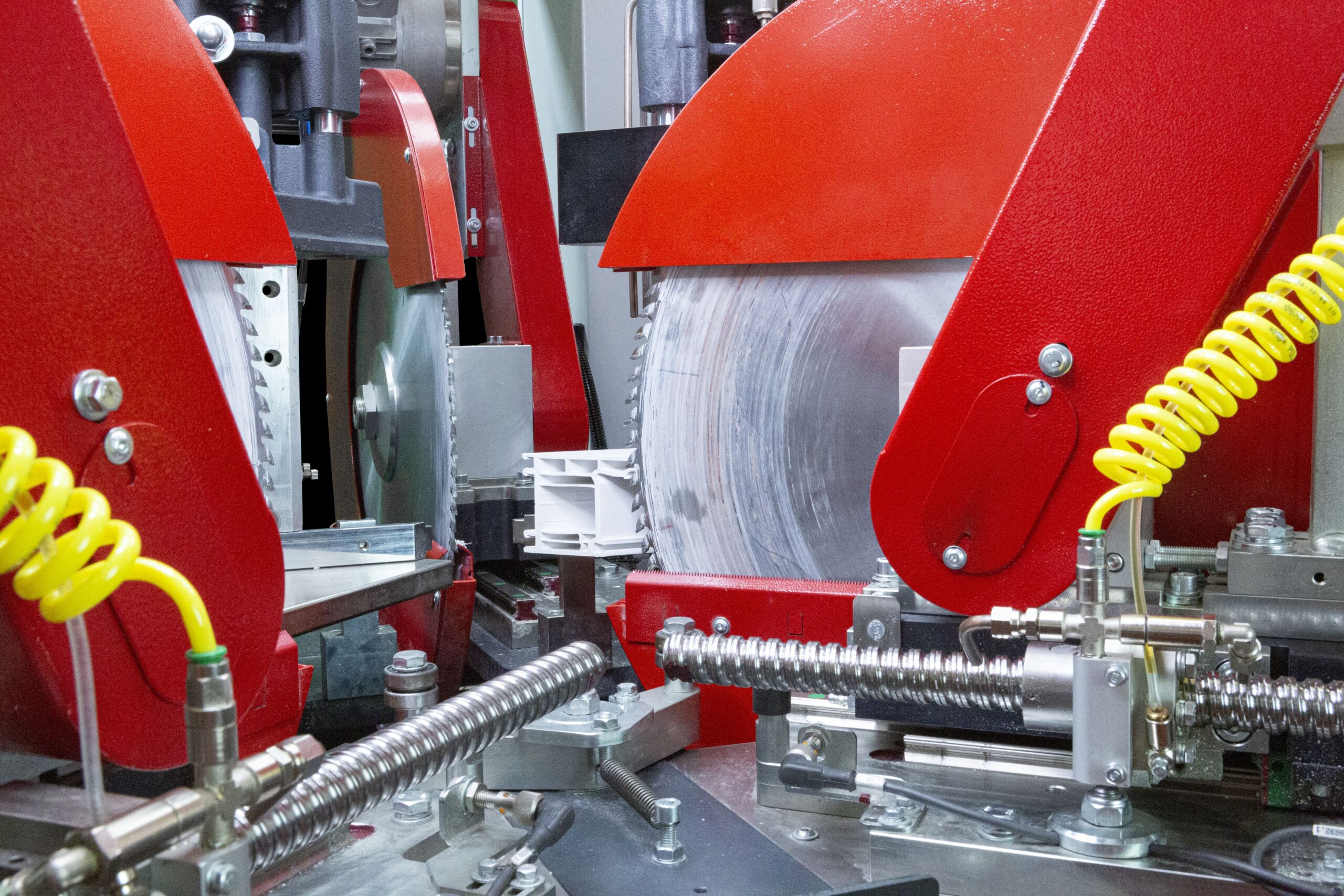

Dzięki modułowi tnącemu z 3 niezależnymi ostrzami Ø 550 mm oraz modułowi roboczemu z maksymalnie 12 wrzecionami High Speed, wykonuje obróbki i cięcia o najwyższej precyzji, maksymalizując każdy cykl. To idealny wybór dla tych, którzy szukają inteligentnej automatyzacji, zdolności do dostosowywania się do skomplikowanych profili oraz szybkiego i mierzalnego zwrotu z inwestycji.
5 powodów, dla których warto wybrać FAB CUT 3B ALU
- Maksymalna prędkość robocza. Moduł roboczy z maksymalnie 12 wrzecionami High Speed i jednoczesnym cięciem na 3 zsynchronizowanych ostrzach: więcej operacji w krótszym czasie.
- Elastyczność w przypadku bardziej skomplikowanych profili. System automatycznego wyrównywania prostuje również pręty, które nie są idealnie proste, zapewniając doskonałe rezultaty.
- Inteligentna optymalizacja prętów. Oprogramowanie GRAF Synergy redukuje odpady, generując zoptymalizowane listy produkcyjne.

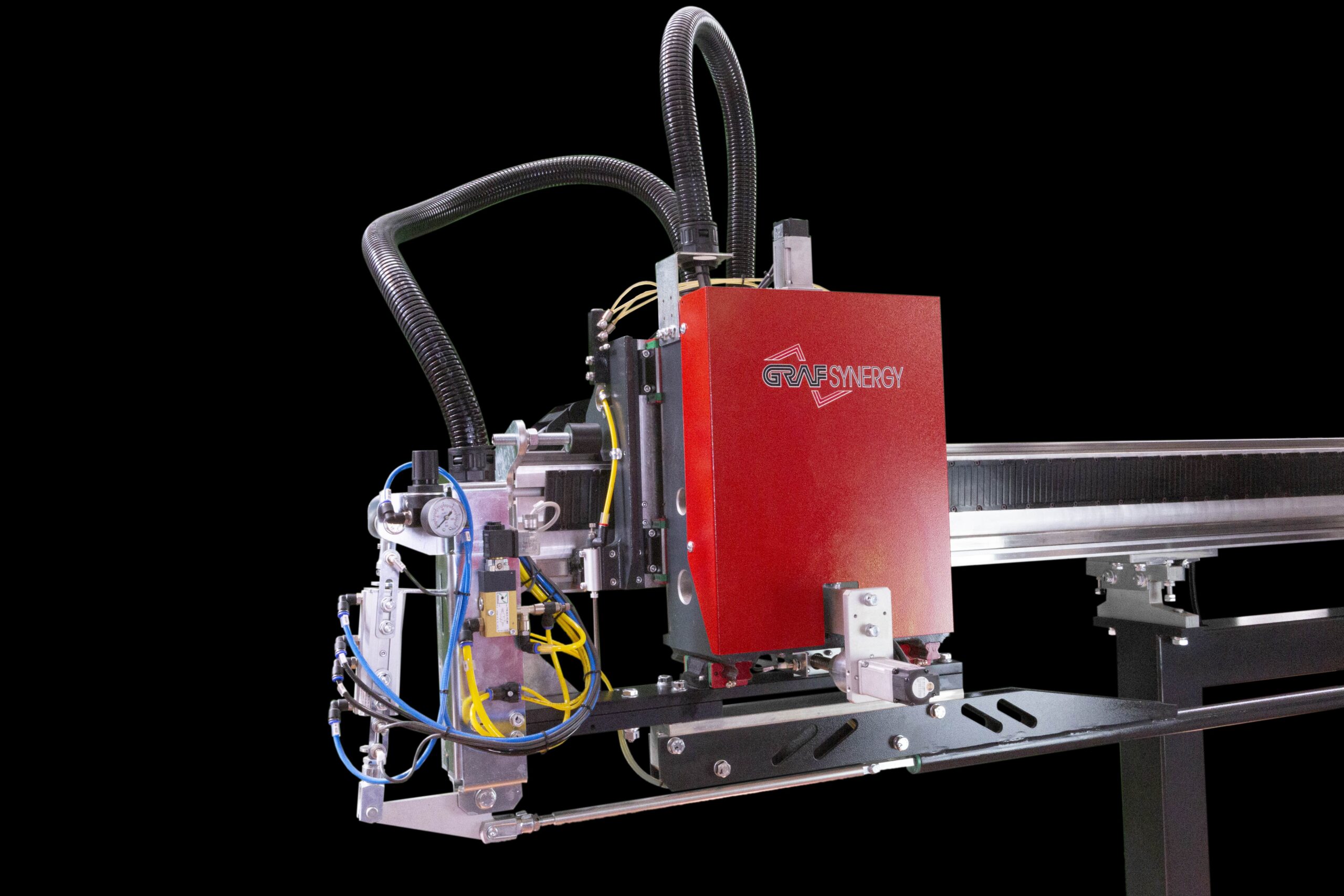

- Gwarantowana precyzja mikrometryczna. Zacisk CNC z magnetyczną taśmą centymetrową: każde cięcie rozpoczyna się od rzeczywistej pozycji profilu.
- Intuicyjny interfejs. System przyjazny dla użytkownika, umożliwiający łatwe i szybkie zarządzanie cyklami pracy nawet przez jednego operatora.
Szczegóły produktu
FAB CUT 3B ALU wykonuje wszystkie główne operacje na profilach aluminiowych, łącząc szybkość realizacji z stabilnością wyniku.
Wymiary
Długość: 15.250 mm
Szerokość: 3.400 mm
Wysokość: 2800 mm
Waga: 4,500 kg
Odżywianie i zużycie
Moc zainstalowana: 20 kW
Zasilanie: 400 V
Zużycie powietrza na cykl: 150 Nl/min
Minimalne ciśnienie robocze: 7 bar
Wydajność
Produktywność: do 220 arkuszy/8h*
Wymagani operatorzy: 1
(*w zależności od profilu i prac*)
profil zawodowy
Długość: 500 / 6.500 mm
Szerokość: 40 / 130 mm
Wysokość: 40 / 180 mm
Funkcje i obsługiwane operacje
Formularz Pracy:
- Otwory odpływowe kondensatu
- Otwory na uchwyty, zawiasy, cylindry
- Włamanie do zamka
- Otwory wentylacyjne
- Oznaczenie odpowiedzi
- Usługi dostosowane do indywidualnych potrzeb na życzenie
Formularz cięcia:
- 3 ostrza Ø 550 mm
- Kąty cięcia: -45° / 90° / +45°
- Automatyzacja poziomego transportu
Dostępne opcje
FAB CUT 3B ALU może być skonfigurowany z szeroką gamą opcji, aby dostosować się idealnie do każdej potrzeby produkcyjnej:
- 6 dodatkowych wrzecion do modułu roboczego
- Oprogramowanie STATS do analizy danych produkcyjnych
- Fly Optimizer do automatycznego odzyskiwania odpadów
- Opcja Przywróć do przeróbek po błędzie
- Dostosowane rozwiązania dla specjalnych profili
- Przenośnik wiórów (1.200/2.000 mm)
- Odkurzacz przemysłowy z 2 workami
- Dopasowana kabina dźwiękoszczelna
- Stół z napędem elektrycznym (również z drugiej strony)
- Integracja z Centrami Wkręcania ASG-E (1 lub 2)
- Etykietowanie ręczne lub automatyczne
- Laser do znakowania (pojedynczy lub podwójny)
- Czujniki złamania narzędzia
TECHNOLOGIA I AUTOMATYZACJA
Każdy komponent FAB CUT 3B ALU jest zaprojektowany tak, aby integrować się w logiczny system produkcji cyfrowej i elastycznej. Centrum wykorzystuje oprogramowanie własne GRAF Synergy do optymalizacji list oraz kontroli procesów, a także jest przystosowane do integracji w środowiskach Przemysłu 4.0.
- Zaawansowany system CNC z kontrolą 8 osi
- Odczyt pozycji z wysokorozdzielczością taśmy magnetycznej
- Automatyczne ekstraktory i stoły z napędem gąsienicowym
- Prosta i wielojęzyczna interfejs operatora
- Kompatybilność z systemami monitorowania i śledzenia
Skontaktuj się z nami, aby dowiedzieć się, czy FAB CUT 3B ALU jest odpowiednim rozwiązaniem dla Twojej produkcji.
