FAB CUT 3B RS

Wysokowydajne centrum cięcia i obróbki CNC do profili PVC

Cięcie i obróbka z niezwykle wysoką prędkością dla maksymalnej wydajności

Idealne, jeśli chcesz:

Znacząco skróć czas cyklu dzięki automatycznemu nakładaniu się procesów.
Optymalizacja wykorzystania belek za pomocą inteligentnego oprogramowania do zarządzania cięciem
Zapewnij maksymalną precyzję nawet w przypadku profili nieidealnie prostych.
Całkowita automatyzacja załadunku, cięcia i rozładunku profili
Zarządzaj całym procesem za pomocą prostego i intuicyjnego interfejsu oprogramowania

Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem

Cięcie i obróbka z niezwykle wysoką prędkością dla niezmiennej wydajności

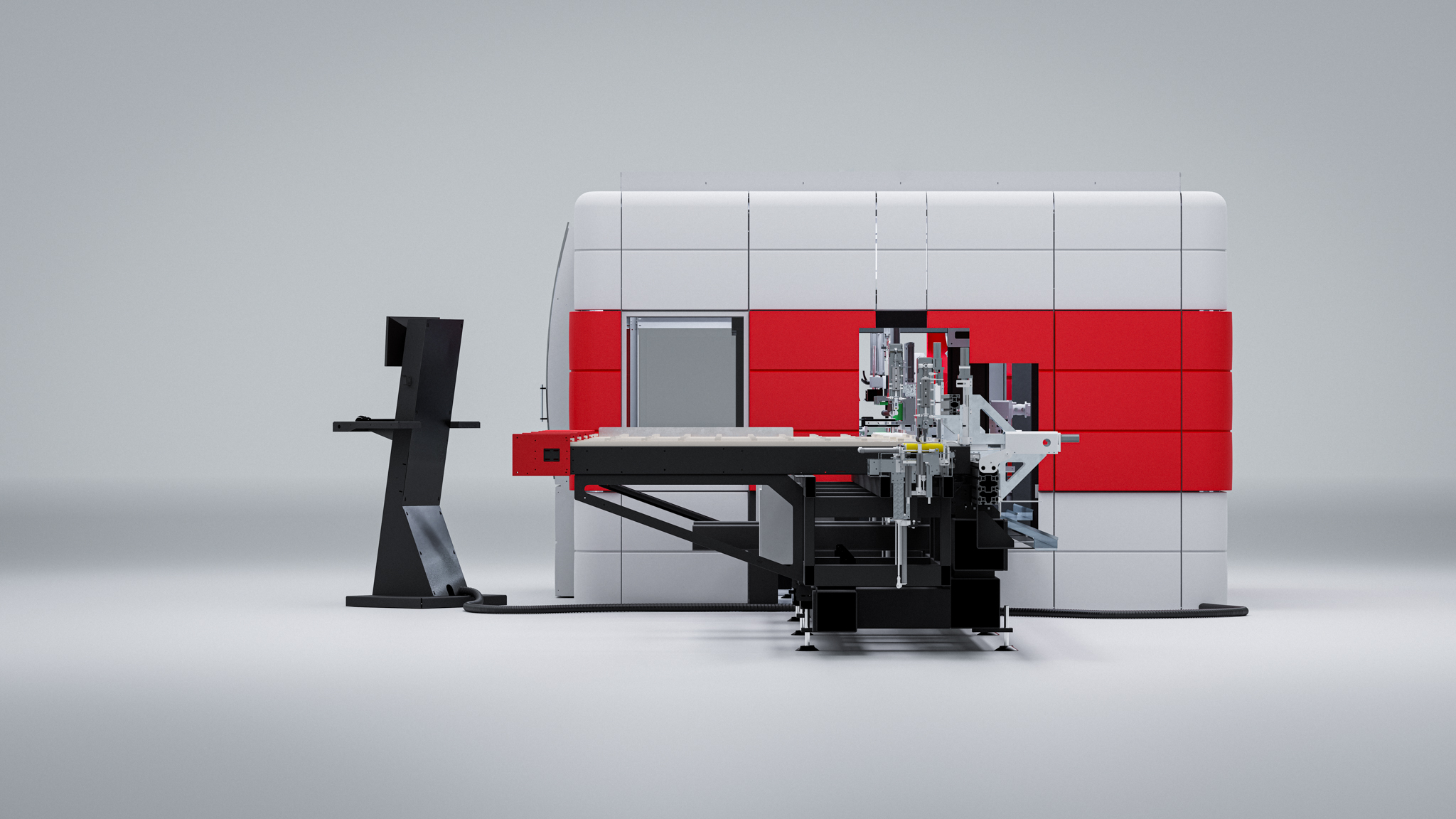

FAB CUT 3B RS to centrum cięcia i obróbki CNC zaprojektowane z myślą o potrzebach firm zajmujących się stolarką, które dążą do maksymalnej efektywności produkcyjnej. Dzięki innowacyjnej konfiguracji oraz integracji inteligentnego oprogramowania z nowoczesnymi komponentami mechanicznymi, urządzenie umożliwia realizację do 500 ram w ciągu zmiany (8h)*, zapewniając stałą jakość obróbki w czasie.

System składa się z trzech głównych modułów: automatycznego systemu załadunku z podwójnym chwytakiem CNC, modułu roboczego z dwoma niezależnymi wrzecionami High Speed oraz modułu cięcia z trzema zsynchronizowanymi ostrzami. Każdy komponent jest zoptymalizowany w celu eliminacji przestojów, maksymalizacji precyzji oraz zapewnienia ciągłości operacyjnej nawet w przypadku profili o najbardziej skomplikowanych kształtach.

Produktywność zależy od rodzaju wykonywanych prac i używanych profili.

5 powodów, dla których warto wybrać FAB CUT 3B RS

Maksymalna prędkość operacyjna. Nakładanie się faz pracy, podwójny chwytak CNC i niezależne wrzeciona pozwalają na eliminację przestojów i zwiększenie wydajności godzinowej.
Gwarancja precyzji na długi czas. Automatyczny system wyrównywania profili koryguje ewentualne krzywizny, podczas gdy odczyt centymetrowy za pomocą taśmy magnetycznej zapewnia idealne położenie.
Ekstremalna elastyczność. Bezproblemowo obsługuje profile z niestandardowymi sekcjami i geometrią, dzięki elastycznej i konfigurowalnej architekturze.
Inteligentna optymalizacja zasobów. Oprogramowanie GRAF Synergy automatycznie importuje listy produkcyjne i optymalizuje wykorzystanie prętów, redukując odpady.
Technologia przyjazna dla użytkownika. Prosty i intuicyjny interfejs do zarządzania cyklami pracy, z intuicyjnymi kontrolkami i wizualnymi informacjami zwrotnymi w czasie rzeczywistym.

Szczegóły produktu

Moduł tnący jest wyposażony w 3 niezależne i zsynchronizowane ostrza o średnicy Ø 550 mm, które mogą wykonywać cięcia pod kątem -45° / 90° / +45° w profilach PVC, nawet z uszczelkami. Poziomy ruch ostrzy zapewnia szybkość i precyzję.

Wymiary

Długość: 16.400 mm

Szerokość: 4.300 mm

Wysokość: 2.600 mm

Waga: 10.000 kg

Wydajność

Produktywność: do 500 m² / 8h*

Poszukiwani operatorzy: 1

Odżywianie i zużycie

Moc zainstalowana: 34 kW

Zasilanie elektryczne: 400 V

Zużycie powietrza na cykl: 250 Nl/min

Minimalne ciśnienie: 7 bar

Profile robocze (automatyczne)

Długość: 500 / 6.500 mm

Szerokość: 40 / 130 mm

Wysokość: 40 / 120 mm

Funkcje i obsługiwane operacje

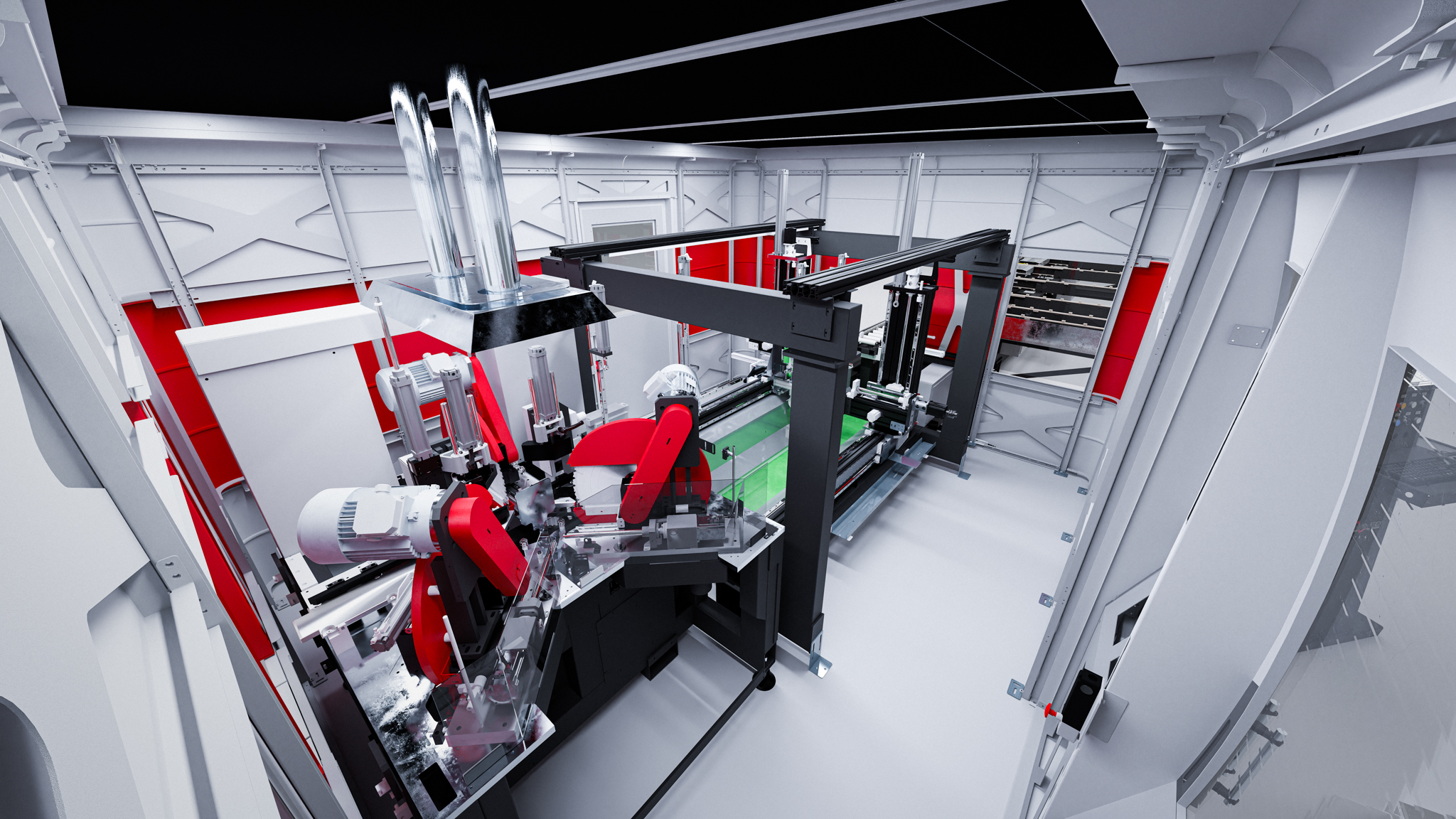

Moduł roboczy wyposażony jest w 2 wysokowydajne wrzeciona obrotowe, umieszczone na niezależnych wózkach sterowanych w 3 osiach. Umożliwia to jednoczesne wykonywanie różnych operacji, takich jak:

Otwory wentylacyjne
Inne usługi na życzenie dotyczące profili PVC
Otwory odpływowe kondensatu
Otwory na uchwyt, cylinder, zawias
Włamania do zamków
Oznaczenie wyników

Opcjonalne i konfiguracje na życzenie

FAB CUT 3B RS jest dostępny z szeroką gamą opcji, aby dostosować się do każdej potrzeby produkcyjnej:

Trzeci dodatkowy wrzeciono
Opcja „Odzyskaj”: ponowne dodanie do listy elementów do odzyskania
Fly Optimizer: automatyczny pomiar pozostałości belki
Kabina dźwiękoszczelna i systemy odsysania wiórów
Etykietownik ręczny lub z automatycznym aplikatorem
Oprogramowanie STATS do analizy czasu i wydajności
Personalizacja dla profili specjalnych (na podstawie analizy technicznej)
Przygotowanie do integracji z dynamicznymi stołami, mostami wkrętarskimi EDU/ESU oraz centrami montażowymi RMA.
Przenośnik wiórów (1.200 / 2.000 mm)
Laser pojedynczy lub podwójny do znakowania

Automatyzacja i zaawansowane oprogramowanie

Inteligentne serce maszyny to oprogramowanie zarządzające opracowane przez GRAF Synergy, zaprojektowane do automatycznego importowania list cięcia, optymalizacji cykli i monitorowania wydajności. Dzięki przyjaznemu interfejsowi użytkownika operator może z łatwością i precyzją programować oraz kontrolować każdy etap procesu.

Maszyna jest przystosowana do integracji w systemach Przemysłu 4.0, z możliwością analizy danych, zdalnej pomocy technicznej oraz interkoneksji z systemem zarządzania przedsiębiorstwem.
