FAB CUT 3BS
Centrum cięcia i obróbki CNC o wysokiej wydajności dla okien PVC
Zintegrowane rozwiązanie do cięcia i automatycznej obróbki profili PVC: maksymalna prędkość, precyzja do setnych części milimetra i optymalizacja zasobów
Idealne, jeśli chcesz:
- Drastyczne zwiększenie produkcji poprzez redukcję przestojów i odpadów.
- Praca z złożonymi profilami lub o niestandardowych przekrojach
- Optymalizacja wykorzystania surowców za pomocą inteligentnego oprogramowania
- Automatyzacja procesu produkcyjnego w kontekście 4.0
- Zaufaj intuicyjnemu interfejsowi, który jest również odpowiedni dla operatorów bez doświadczenia.
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Zintegrowane rozwiązanie do cięcia i automatycznej obróbki profili PVC: maksymalna prędkość, precyzja na poziomie setnych części milimetra i optymalizacja zasobów.
FAB CUT 3BS to centrum cięcia i obróbki CNC z 12 kontrolowanymi osiami, zaprojektowane dla producentów okien, którzy dążą do maksymalnej wydajności, osiągając do 250 okien jednoskrzydłowych w ciągu 8 godzin, nie rezygnując przy tym z precyzji, niezawodności i ciągłości operacyjnej.

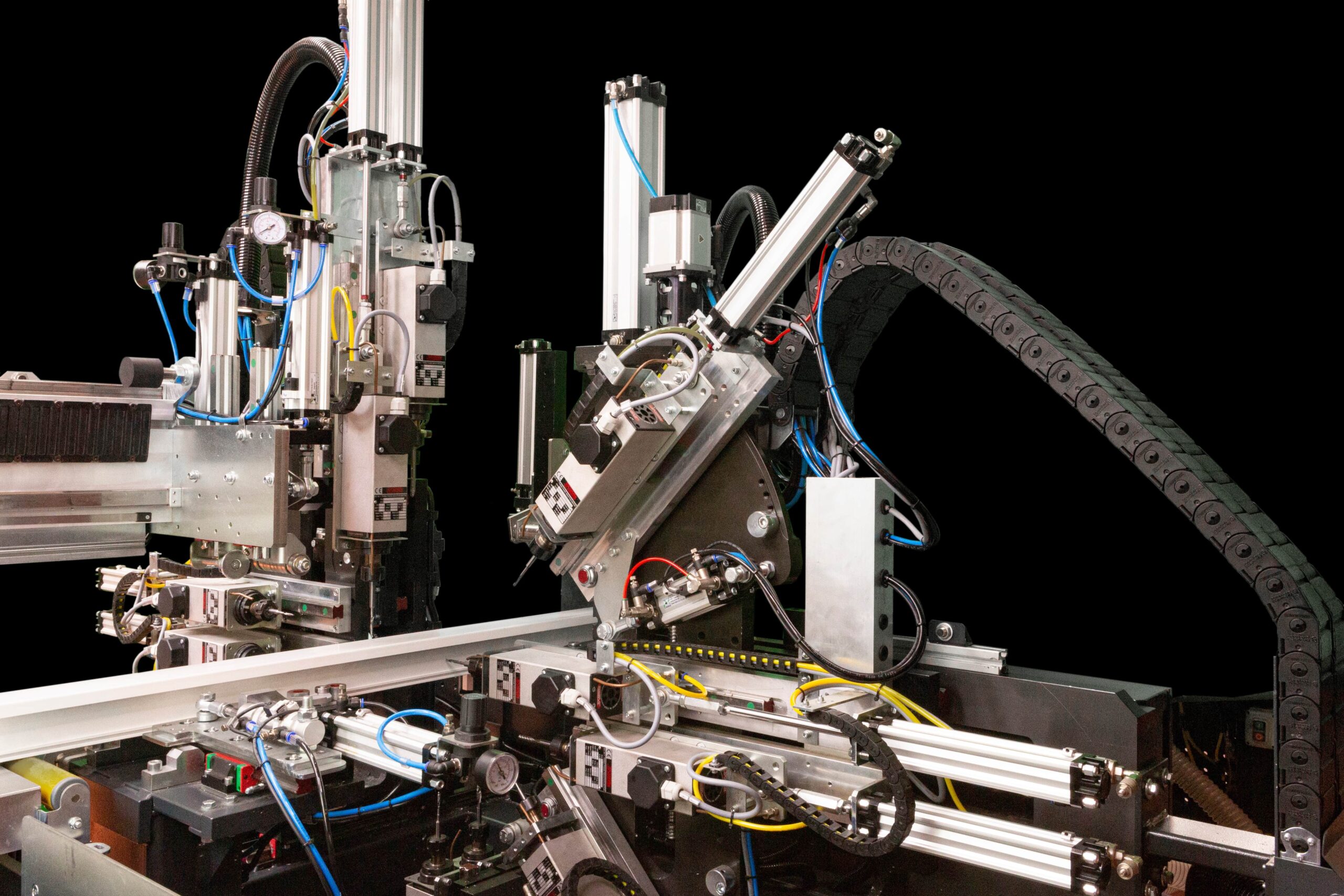

Konfiguracja składa się z automatycznego magazynu załadunkowego (8 prętów), 2-osiowego chwytaka CNC z napędem liniowym i pomiarem centymetrowym, dwóch niezależnych modułów roboczych z 11 wrzecionami High Speed na podziale centralnym oraz poziomego modułu cięcia z 3 synchronizowanymi ostrzami Ø550 mm.
Dzięki zintegrowanemu oprogramowaniu do zarządzania, system optymalizuje wykorzystanie prętów i rejestruje każdą aktywność maszyny. Zakład jest przygotowany na Przemysł 4.0, zdalnym monitorowaniem i pełną integracją zarządzania.
5 powodów, dla których warto wybrać FAB CUT 3BS
- Maksymalna prędkość i ciągłość operacyjna
Dwa niezależne moduły robocze z 11 wrzecionami High Speed oraz moduł cięcia z 3 zsynchronizowanymi ostrzami zapewniają stałe osiągi nawet w przypadku skomplikowanych cykli. - Gwarantowana precyzja do setnych części
System automatycznego wyrównania i zacisk CNC z odczytem pozycji na taśmie magnetycznej: doskonałe obróbki nawet na prętach, które nie są proste. - Redukcja marnotrawstwa i kosztów
Oprogramowanie GRAF Synergy optymalizuje listy produkcyjne, zmniejszając liczbę potrzebnych prętów. - Duża wszechstronność i kompatybilność profili
Automatycznie przetwarza profile o długości od 500 do 6 500 mm, z przekrojami do 130×180 mm. Wszystkie wymagane obróbki PVC są obsługiwane. - Uproszczone i połączone zarządzanie
Intuicyjne oprogramowanie, pełne monitorowanie operacyjne oraz gotowość do połączenia z systemami zarządzania w ramach Przemysłu 4.0.
Szczegóły produktu
FAB CUT 3BS wykonuje wszystkie standardowe i specjalne operacje w branży okien PVC, z dwoma niezależnymi modułami roboczymi, wyposażonymi łącznie w 11 wrzecion High Speed. Moduł cięcia poziomego z 3 ostrzami Ø550 mm umożliwia cięcia pod kątem -45° / 90° / +45° nawet w profilach z uszczelką.
Rozmiary
Długość: 15.250 mm
Szerokość: 3.400 mm
Wysokość: 2800 mm
Waga: 4,500 kg
Wydajność
Czas cyklu: Do 250 ram/8h* (w zależności od profili i obróbek)
Wymagani operatorzy: 1
Żywienie i zużycie
Moc zainstalowana: 22 kW
Zasilanie: 400 V
Zużycie powietrza: 180 Nl/min
Minimalne ciśnienie: 7 bar
Profile zawodowe
Długość profilu: 500 – 6.500 mm
Szerokość profilu: 40 – 130 mm
Wysokość: 40 – 180 mm
Funkcje i obsługiwane procesy
Główne procesy produkcyjne:
- Otwory na uchwyt, cylinder, zawias, wentylacja
- Otwory do odprowadzania skroplin
- Wiertła do zamków
- Oznaczenie odpowiedzi
- Kątowniki na profilach PVC
Opcjonalne i konfiguracje na żądanie
FAB CUT 3BS jest dostosowywalny z szeroką gamą opcji, aby spełnić wszelkie potrzeby produkcyjne:
- Dodatkowy wrzeciono (12°)
- Laser do kontroli pęknięcia narzędzi
- STATS: oprogramowanie do analizy danych produkcji (codziennie, tygodniowo, miesięcznie, rocznie)
- Fly Optimizer: automatyczne wykrywanie pozostałości paska i optymalizacja listy
- Opcja „Odzyskaj”: ponowne wprowadzenie wadliwych elementów z nową listą
- Dostosowane rozwiązania dla specjalnych profili (po wcześniejszej analizie technicznej)
- Stół załadunkowy z napędem po przeciwnej stronie
- Transporter wiórów (1.000 lub 2.000 mm)
- Odkurzacz z 2 workami
- Etykietarka (ręczna lub automatyczna z aplikatorem)
- Laser pojedynczy lub podwójny do znakowania profili
- Dostosowana kabina dźwiękoszczelna
- Przygotowanie do podłączenia do 1 lub 2 Centrów ASG-E
Technologia i zintegrowana automatyzacja
FAB CUT 3BS łączy zarządzanie CNC w 12 osiach, intuitywne oprogramowanie własne oraz system automatycznego wyrównania, aby zapewnić maksymalną precyzję,
efektywność i kontrolę.
- Automatyczne importowanie list cięcia
- Optymalizacja pasków w czasie rzeczywistym
- Kompleksowe monitorowanie cykli maszyn
- Połączenie z systemami zarządzania
- Kompatybilność Przemysł 4.0
