FAB CUT ALU
Centrum cięcia i obróbki CNC dla profili aluminiowych
Najwyższa wydajność i precyzja w każdym profilu: twój sojusznik w pełnej automatyzacji.
Idealna, jeśli:
- Musisz produkować w dużych ilościach, zachowując milimetrową precyzję.
- Chcesz zminimalizować interwencję ludzką i maksymalizować automatyzację.
- Szukasz elastycznego i kompaktowego centrum obróbczo-frezarskiego CNC?
- Zarządzaj profilami, które nie są idealnie proste, i oczekuj doskonałych rezultatów.
- Czy chcesz mieć zakład przygotowany na Przemysł 4.0 i połączony z systemem zarządzania?
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Najwyższa wydajność i precyzja w każdym profilu: twój sojusznik w pełnej automatyzacji.
FAB CUT ALU to centrum cięcia i obróbki CNC z 7 osiami, zaprojektowane w celu całkowitej automatyzacji obróbki profili aluminiowych. Dzięki zaawansowanej konfiguracji i technologii GRAF Synergy, umożliwia wykonanie w jednym cyklu wszystkich niezbędnych operacji: frezowania, wiercenia, wycinania, cięcia pod kątem. Moduł roboczy o wysokiej prędkości, w połączeniu z precyzyjnym systemem cięcia z wznoszącym się ostrzem, zapewnia doskonałe wyniki i stałą powtarzalność w czasie.
To rozwiązanie skierowane jest do producentów okien i przemysłowych, którzy poszukują niezawodności, precyzji oraz wysokiego stopnia automatyzacji. System optymalizuje wykorzystanie profili, redukuje odpady i upraszcza zarządzanie operacyjne dzięki inteligentnemu oprogramowaniu do programowania i kontroli.
Optymalizuj wydajność prętów dzięki zintegrowanemu oprogramowaniu GRAF Synergy.
- Kompaktowe centrum obróbcze z wielowrzecionowymi operacjami o wysokiej prędkości
- Precyzyjne cięcia nawet na nieidealnie prostych prętach dzięki automatycznemu wyrównaniu.
- Idealne do dużych produkcji: do 100 okien na zmianę z jednym operatorem.
Opcjonalna integracja z modułami nagłówkowymi i centrami wkrętów
5 powodów, dla których warto wybrać FAB CUT ALU
- Pełna automatyzacja z optymalizacją prętów. Oprogramowanie GRAF Synergy automatycznie importuje listy produkcyjne i optymalizuje wykorzystanie prętów, redukując odpady i zwiększając wydajność materiału.
- Najwyższa precyzja nawet na niedoskonałych profilach. Innowacyjny system wyrównywania automatycznie prostuje nieidealnie proste pręty, zapewniając zawsze dokładne obróbki.
- Wszechstronność w obróbce z dużą prędkością. Moduł roboczy pomieści do 12 wrzecion High Speed (6 standardowych), aby wykonać wszystkie główne operacje na profilach aluminiowych.

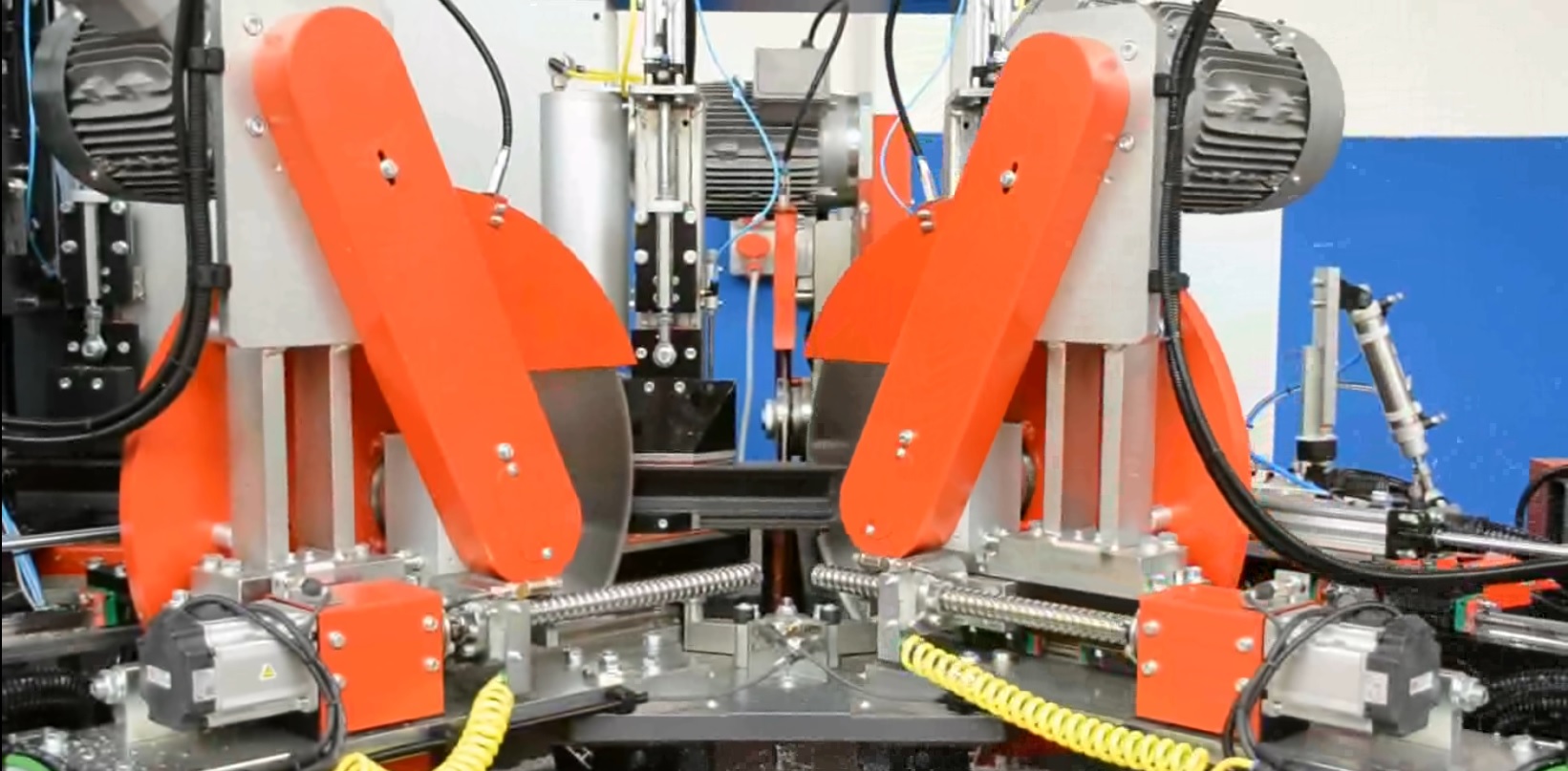

- Perfekcyjne cięcia z ostrzem CNC w ruchu wznoszącym. Moduł tnący wyposażony jest w ostrze o średnicy 500 mm, poruszające się w górę, co pozwala na precyzyjne kąty cięcia (-45° / 90° / +45°) nawet w przypadku dużych sekcji.
- Wysoka wydajność z jednym operatorem. Produktywność do 100 okien na zmianę 8-godzinną, z uproszczonym zarządzaniem przez jednego pracownika.
Szczegóły produktu

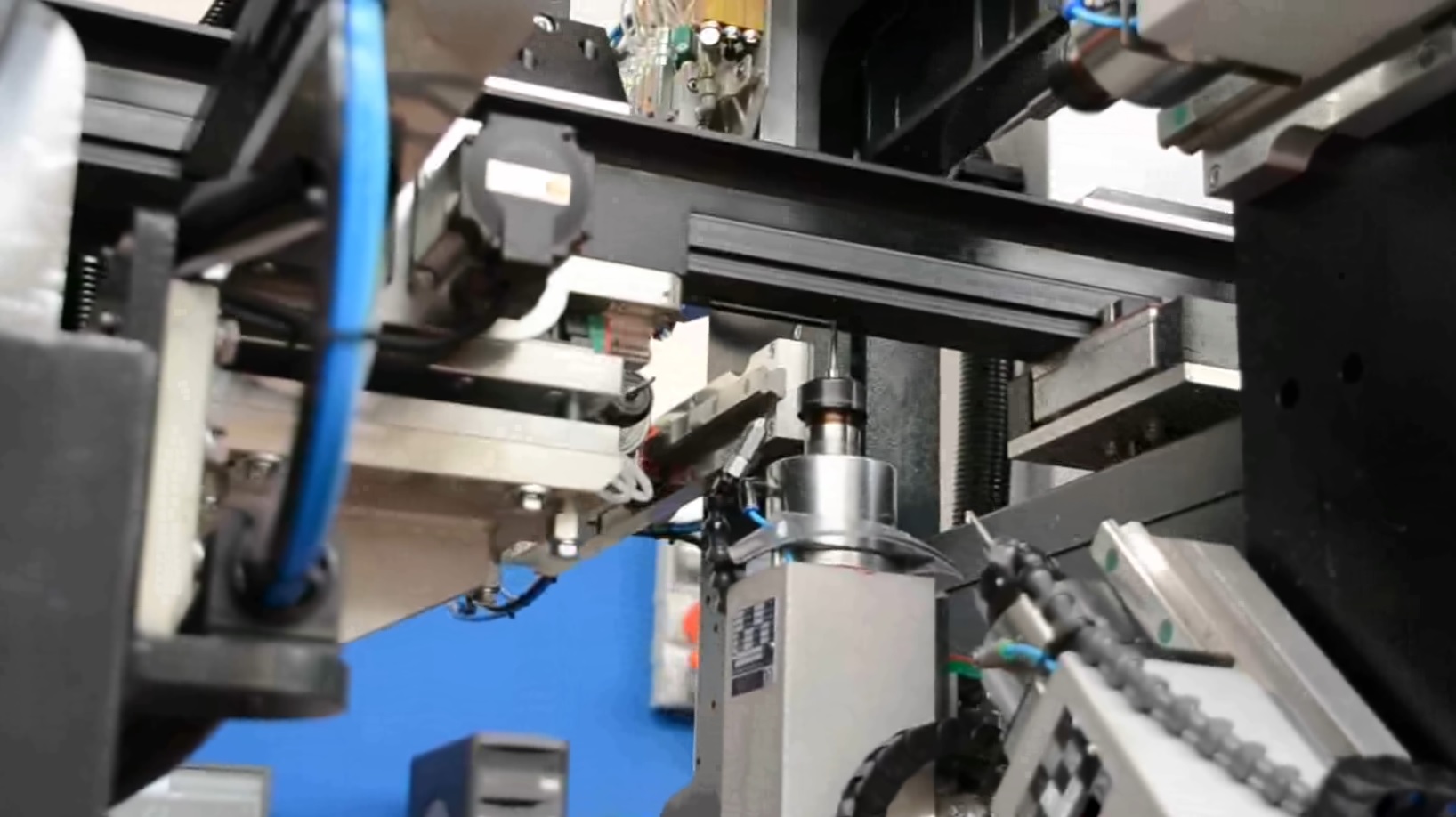

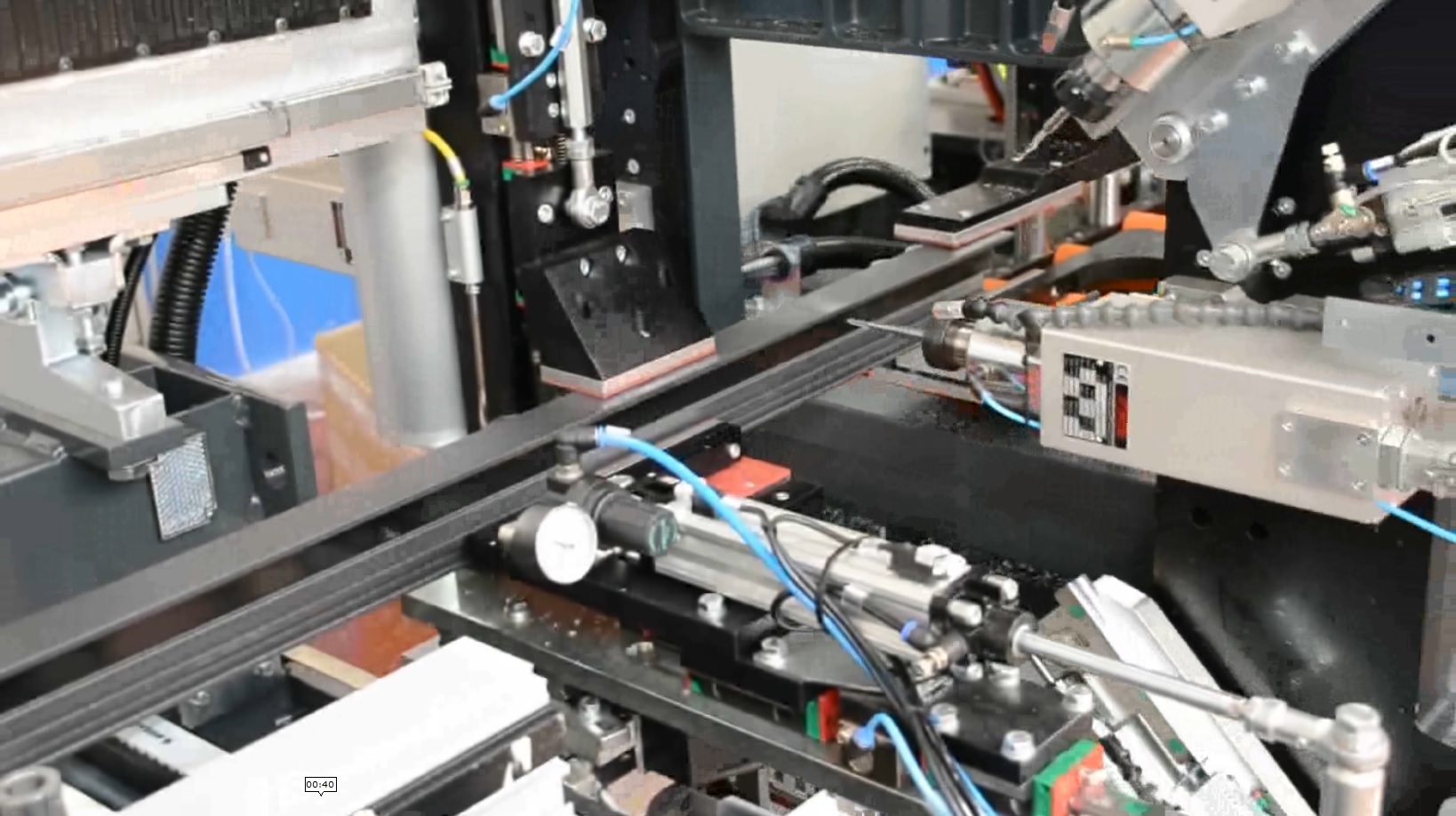

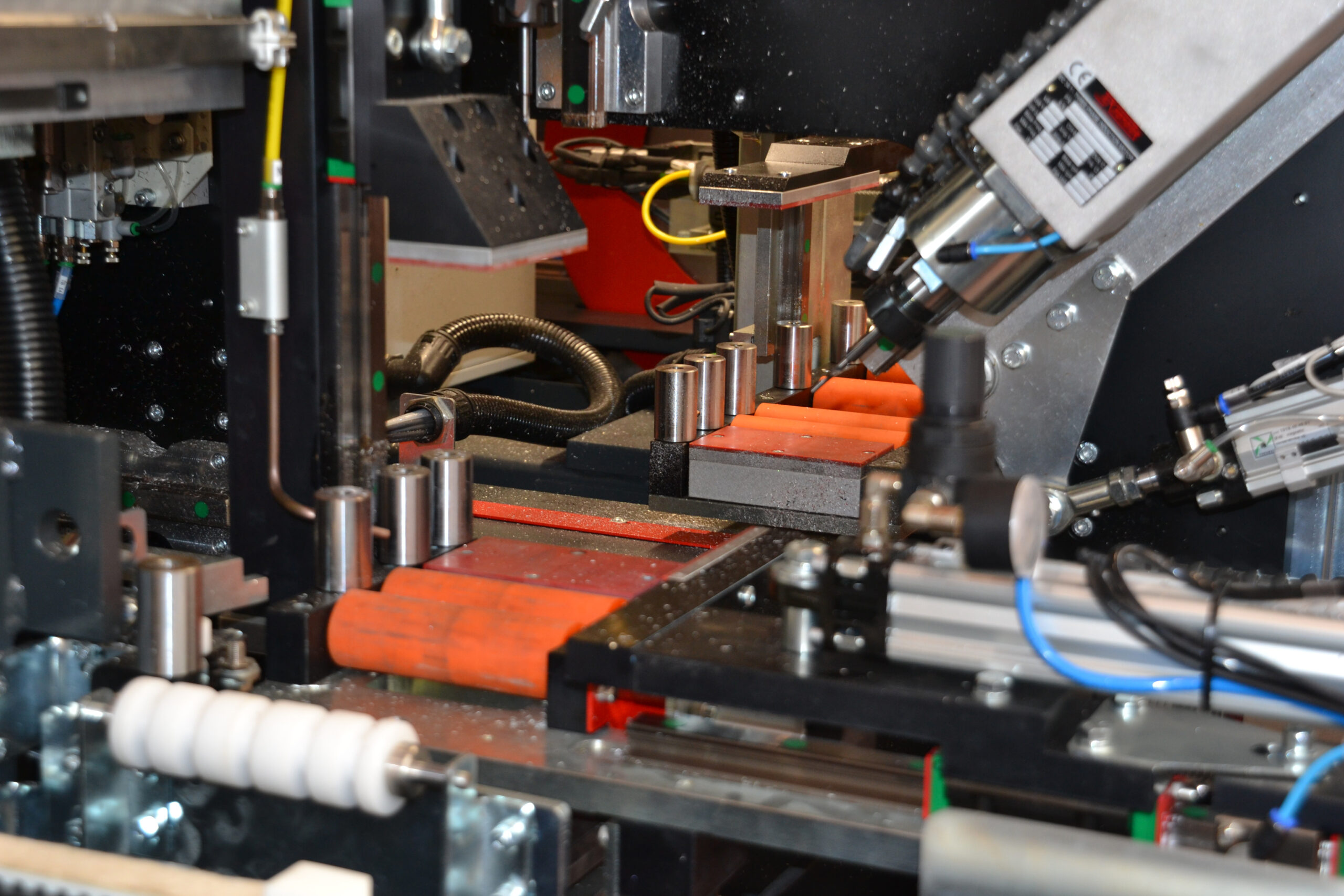

Moduł roboczy jest wyposażony w 6 wrzecion High Speed (możliwe do rozszerzenia do 12), zaprojektowanych do wykonywania wszystkich niezbędnych operacji na profilach aluminiowych.
Rozmiary
Długość: 14.900 mm
Szerokość: 3.400 mm
Wysokość: 2500 mm
Waga: 3,000 kg
Żywienie i zużycie
Moc zainstalowana: 20 kW
Zasilanie: 400 V
Zużycie powietrza na cykl: 120 Nl/min
Minimalne ciśnienie robocze: 7 bar
Wydajność
Produktywność: do 100 okien/zmiana*
Wymagani operatorzy: 1
(*w zależności od rodzaju profili i wymaganych prac)
profile zawodowe
Długość: 700 / 6.500 mm
Szerokość: 40 / 130 mm
Wysokość: 40 / 130 mm
Funkcje i obsługiwane operacje
- Otwory na uchwyty i zawiasy
- Oznaczenia i wycięcia do zamków
- Otwory cylindryczne, wentylacja i prace na zamówienie
- Otwory do odprowadzania skroplin

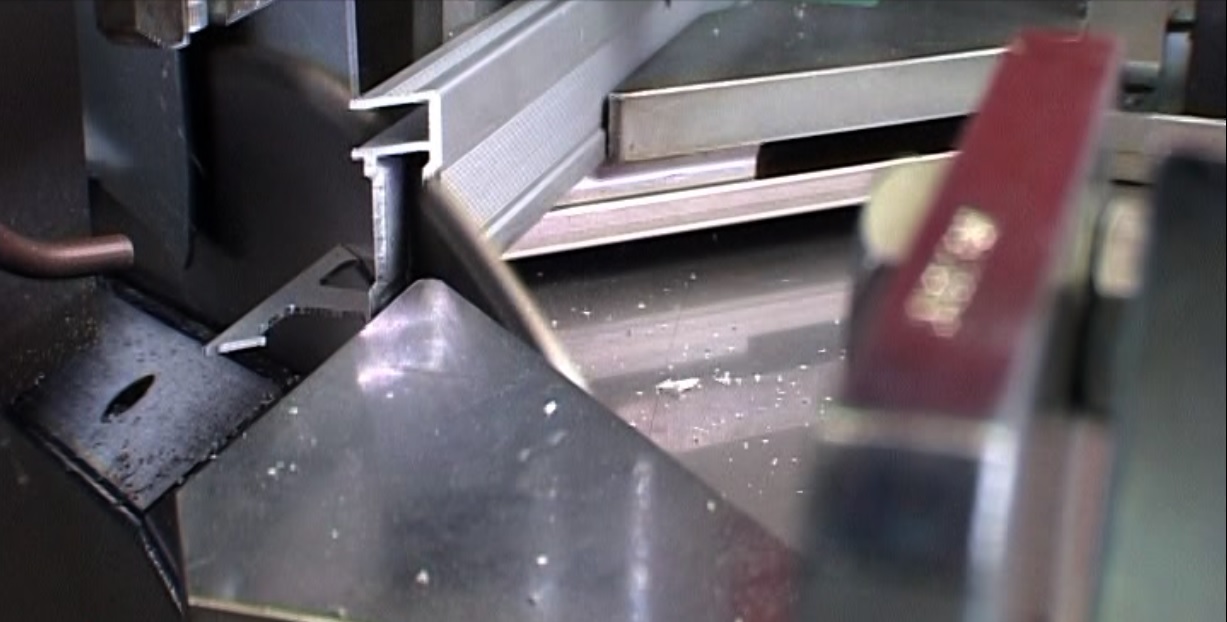

Profil jest blokowany przez oś podłużną, która zapewnia stabilność i precyzję podczas każdej operacji. Moduł tnący wyposażony jest w ostrze o średnicy 500 mm z kontrolowanym CNC ruchem w górę, co umożliwia precyzyjne i powtarzalne cięcia pod kątem -45°, 90° i +45°.
Dostępne opcje
FAB CUT ALU to w pełni konfigurowalny system, zaprojektowany tak, aby dostosować się do wszelkich potrzeb produkcyjnych. Na życzenie można skonfigurować:
- Dodatkowe 6 wrzecion High Speed (łącznie 12)
- System chwytaka prętów CNC na prowadnicy pryzmatycznej z dwoma osiami sterowanymi
- Załadunek prętów o długości od 400 do 700 mm
- Ostrze Ø 550 mm do profili o szerokości do 180 mm
- Obracanie ostrza do cięć pośrednich CNC (zmienne kąty)
- Czujniki pęknięcia narzędzia
- System odzyskiwania (optymalizacja cięć do przeróbki)
- Fly Optimizer (automatyczne pomiar resztek belki)
- Statystyki (oprogramowanie do analizy wydajności)

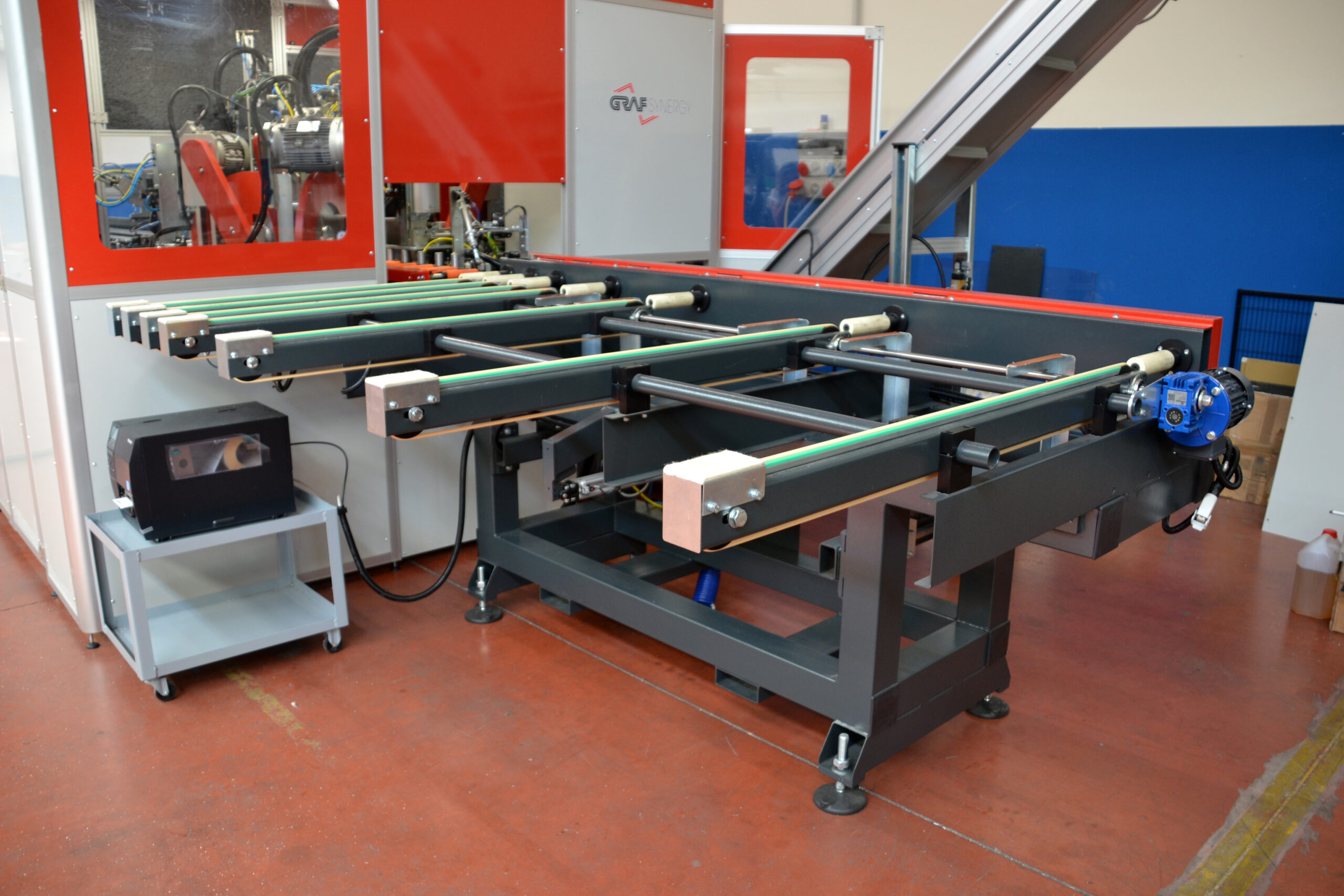

- Stół wyładowczy z napędem z wyjściem po przeciwnej stronie
- Kabina dźwiękoszczelna, transporter wiórów, odkurzacz itp.
TECHNOLOGIA I AUTOMATYZACJA
Serce technologiczne FAB CUT ALU to oprogramowanie własnościowe GRAF Synergy, które automatycznie zarządza każdym etapem produkcji: od ładowania profili, przez optymalizację list, aż po archiwizację danych produkcyjnych. Intuicyjny interfejs ułatwia codzienne użytkowanie i umożliwia bezpośrednie połączenie z systemami zarządzania przedsiębiorstwem. Maszyna jest przystosowana do Przemysłu 4.0, oferując funkcje zdalnego połączenia, zdalnej pomocy technicznej, diagnostyki predykcyjnej oraz zaawansowanego raportowania.
Skontaktuj się z nami, aby dowiedzieć się, czy FAB CUT ALU jest odpowiednim rozwiązaniem dla Twojej produkcji.
