FAB CUT F1
Centrum Cięcia i Obróbki CNC dla profili PVC
Automatyzuj cięcie i obróbkę profili z maksymalną precyzją oraz realnymi oszczędnościami czasu i materiału.
Idealne jeśli chcesz:
- Drastyczne zmniejszenie marnotrawstwa pasków dzięki optymalizacji oprogramowania
- Uzyskaj doskonałe obróbki nawet na prętach nieliniowych
- Zwiększ produktywność przy użyciu jednego operatora
- Zautomatyzować pełny cykl cięcia i wiercenia w małej przestrzeni
- Integracja czujników, modułów i oprogramowania analitycznego w kontekście Przemysłu 4.0
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Automatyzuj cięcie i obróbkę profili z maksymalną precyzją oraz realnymi oszczędnościami czasu i materiału.
Centrum obróbcze CNC z 5 lub 6 osiami, FAB CUT F1 jest najbardziej zaawansowanym rozwiązaniem do cięcia i obróbki profili PVC. Wyposażone w najnowocześniejsze technologie, integruje w jednym urządzeniu funkcje cięcia, wiercenia, frezowania i znakowania, automatycznie zarządzając całym procesem z niezmienną precyzją w czasie.
Idealny dla firm, które chcą zautomatyzować i zoptymalizować produkcję, jest kompaktowy, wydajny i łatwo integruje się w nowoczesnych przepływach przemysłowych 4.0. Inteligentne zarządzanie listami cięcia redukuje marnotrawstwo materiału oraz przestoje maszyn, zapewniając szybki i mierzalny zwrot z inwestycji.
5 powodów, dla których warto wybrać FAB CUT F1
- Całkowita optymalizacja list produkcyjnych. Oprogramowanie GRAF Synergy umożliwia wykorzystanie jak najmniejszej liczby prętów, co prowadzi do zmniejszenia odpadów i maksymalizacji wydajności.
- Cięcia i wiercenia o bardzo wysokiej precyzji. Wiertarka CNC z odczytem setnym oraz system automatycznego wyrównania zapewniają stałe wyniki nawet w przypadku zdeformowanych prętów.

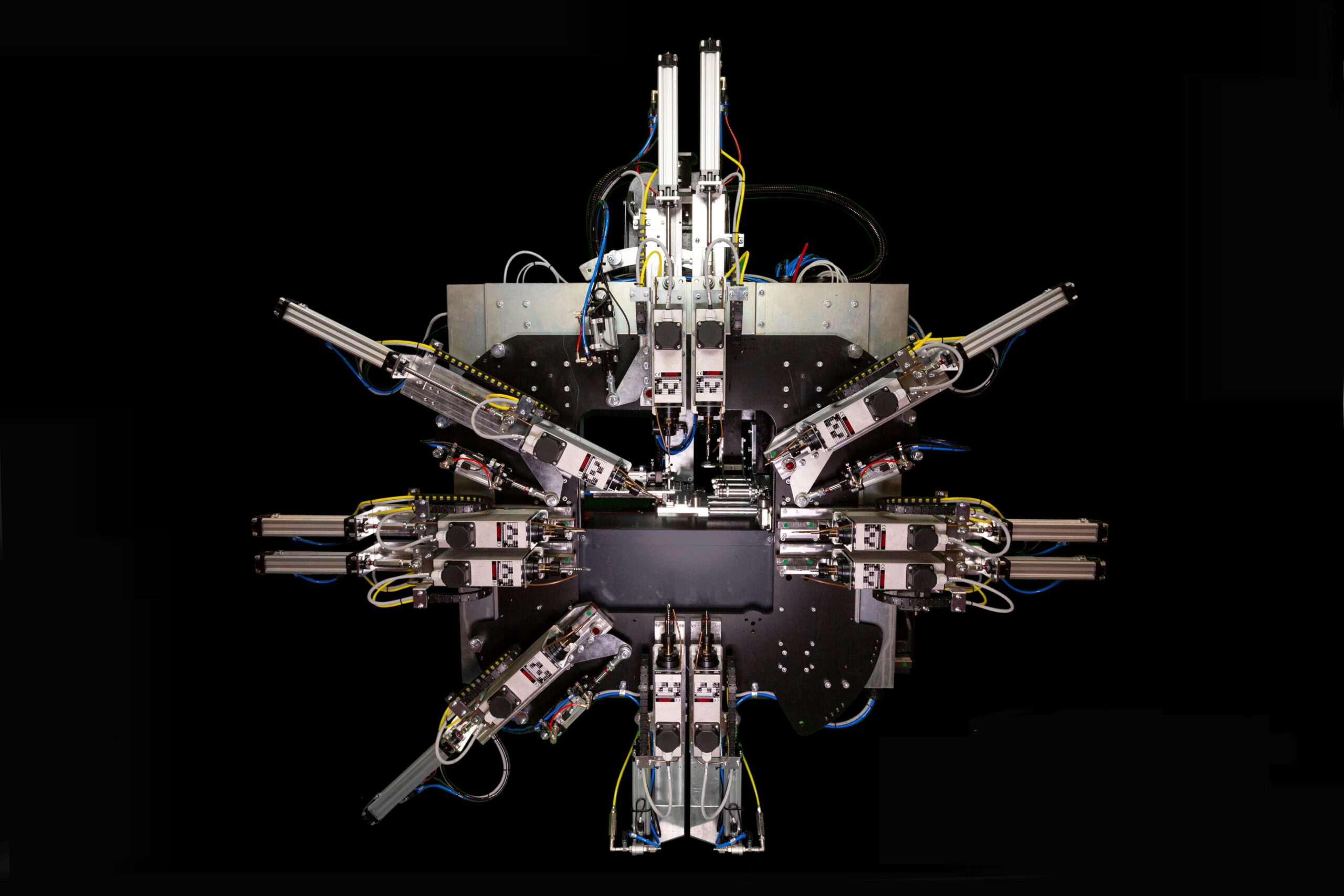

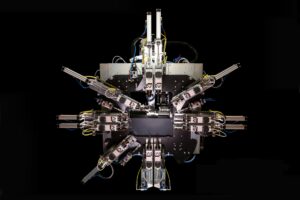

- Wysoka prędkość obróbki. Moduł z 6 (możliwość rozszerzenia do 12) wrzecionami High Speed i wznoszącym się ostrzem o średnicy Ø 500 mm do szybkich i precyzyjnych cięć.
- Intuicyjne użytkowanie, nawet dla niedoświadczonych operatorów. Prosty interfejs i zautomatyzowane zarządzanie cyklami skracają czas potrzebny na szkolenie i przyspieszają uruchomienie.
- Integracja z Przemysłem 4.0. Kompatybilny z systemami zarządzania, analizą danych i zdalnym sterowaniem: gotowy na przyszłość.
Szczegóły produktu
FAB CUT F1 jest zaprojektowany do całkowicie automatycznego wykonywania głównych operacji wymaganych przy produkcji okien i drzwi z PVC.
Wymiary
Długość: 14.900 mm
Szerokość: 3.400 mm
Wysokość: 2.500 mm
Waga: 3.000 kg
Żywienie i zużycie
Moc zainstalowana: 14 kW
Napięcie: 400 V
Zużycie powietrza: 120 Nl/min
Minimalne ciśnienie: 7 bar
Wydajność
Do 180 okien jednoskrzydłowych w ciągu 8 godzin*
*Zależy od rodzaju profilu i wymaganych obróbek
Wymagana liczba operatorów: 1
Profile zawodowe
Długość: 700 / 6.500 mm
Szerokość: 40 / 130 mm
Wysokość: 40 / 130 mm
Funkcje i obsługiwane operacje
FAB CUT F1 jest zaprojektowany do całkowicie automatycznego wykonywania głównych operacji wymaganych przy produkcji okien i drzwi z PVC. Wysokowydajny moduł roboczy obsługuje:
- Otwory na uchwyt, cylinder, zawias
- Otwory odpływowe kondensatu
- Oznaczenie odpowiedzi
- Otwory wentylacyjne
- Włamania do zamków
- Wszystkie niestandardowe prace na profilach PVC

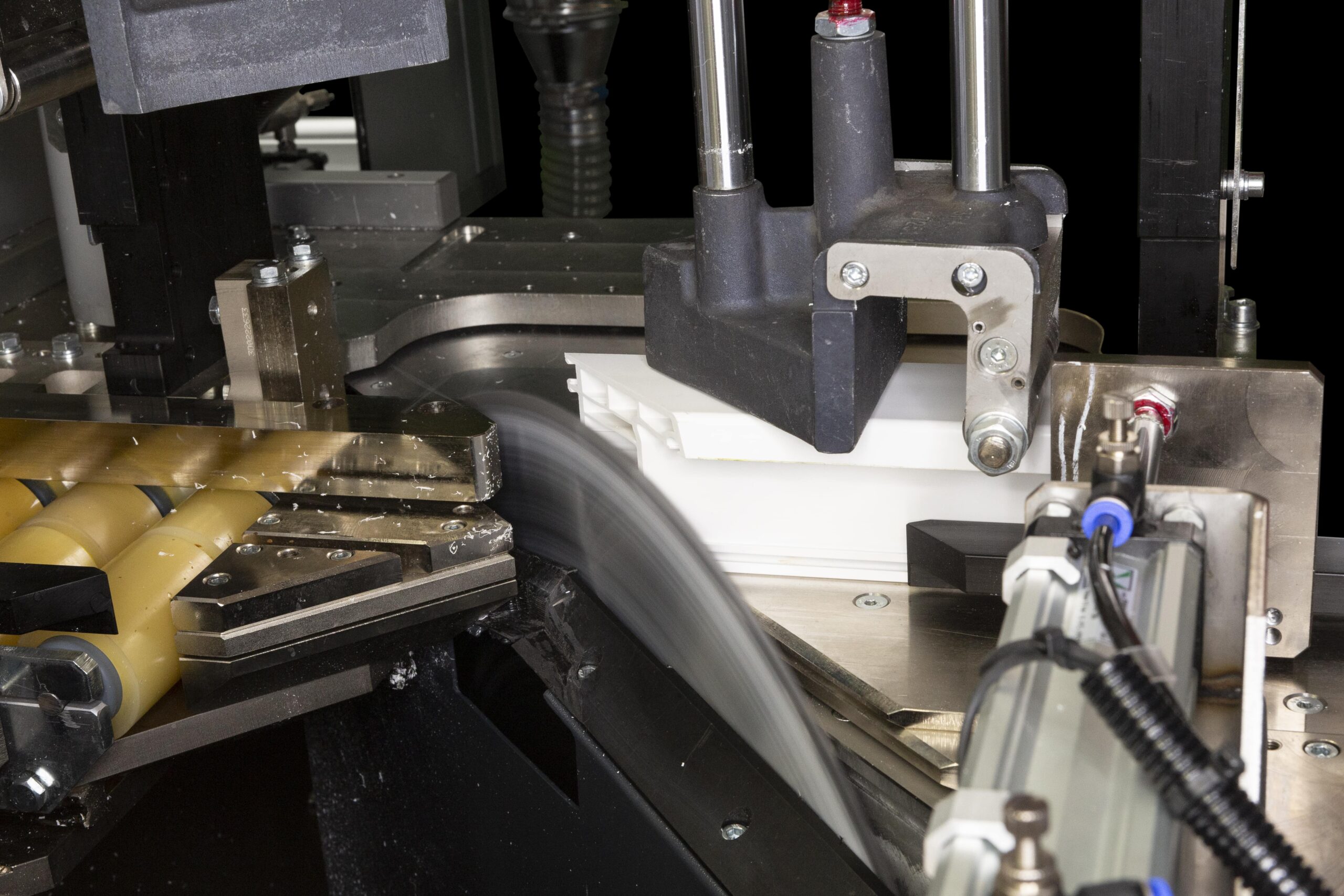

Moduł tnący jest wyposażony w ostrze wznoszące o średnicy Ø 500 mm (opcjonalnie Ø 550 mm) do precyzyjnych cięć pod kątem -45° / 90° / +45°, nawet w przypadku profili z uszczelką.
Opcje i konfiguracje
- FAB CUT F1 idealnie dostosowuje się do różnych potrzeb produkcyjnych dzięki pełnej gamie opcji dodatkowych:
- Konfiguracja 12 wrzecion
- Obrotowa ostrza z silnikiem bezszczotkowym do cięć kątowych pośrednich
- System chwytania prętów z chwytakiem CNC na prowadnicach pryzmatycznych
- Załadunek krótkich prętów o długości 400 mm
- Moduł zrzutu z wyjściem po przeciwnej stronie do załadunku
- Przenośnik wiórów, odkurzacz, kabina dźwiękoszczelna
- Połączenie z 1 lub 2 centrami wkręcania ASG-E
- Etykietarka ręczna czy automatyczna
- Czujniki wysokości/szerokości profilu do kontroli błędów
- Wersja do obróbki aluminium, nagłówek poprzeczek, V-Notch
Technologia i automatyzacja
Cała architektura FAB CUT F1 została zaprojektowana w celu zapewnienia efektywności, precyzji i kontroli. Oprogramowanie zarządzające umożliwia:
- Importowanie i automatyczna optymalizacja list cięcia
- Analiza danych produkcyjnych za pomocą modułu STATS
- Odzyskiwanie elementów za pomocą opcji „Odzyskaj”
- Mierzenie i ponowne wykorzystanie odpadów dzięki Fly Optimizer
Inteligentne czujniki i architektura CNC sprawiają, że jest on całkowicie zintegrowany z procesami Przemysłu 4.0, oferując zdalne sterowanie, analizę wydajności i predykcyjne utrzymanie ruchu.
