FAB CUT PLASMA
Centrum cięcia i obróbki wzmocnień metalowych
Technologia połączenia plazmy i ostrza dla zaawansowanej wydajności
Idealne dla:
- Działy produkcyjne zajmujące się obróbką wzmocnień metalowych
- Warsztaty, które chcą zautomatyzować wszystkie operacje cięcia i obróbki.
- Firmy, które chcą zsynchronizować produkcję metalu/PVC
- Rzeczywistość, która dąży do skrócenia cyklu i zwiększenia efektywności.
- Intensywne produkcje o wysokich wymaganiach dotyczących wszechstronności
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Cięcie i obróbka, wszystko w jednej instalacji

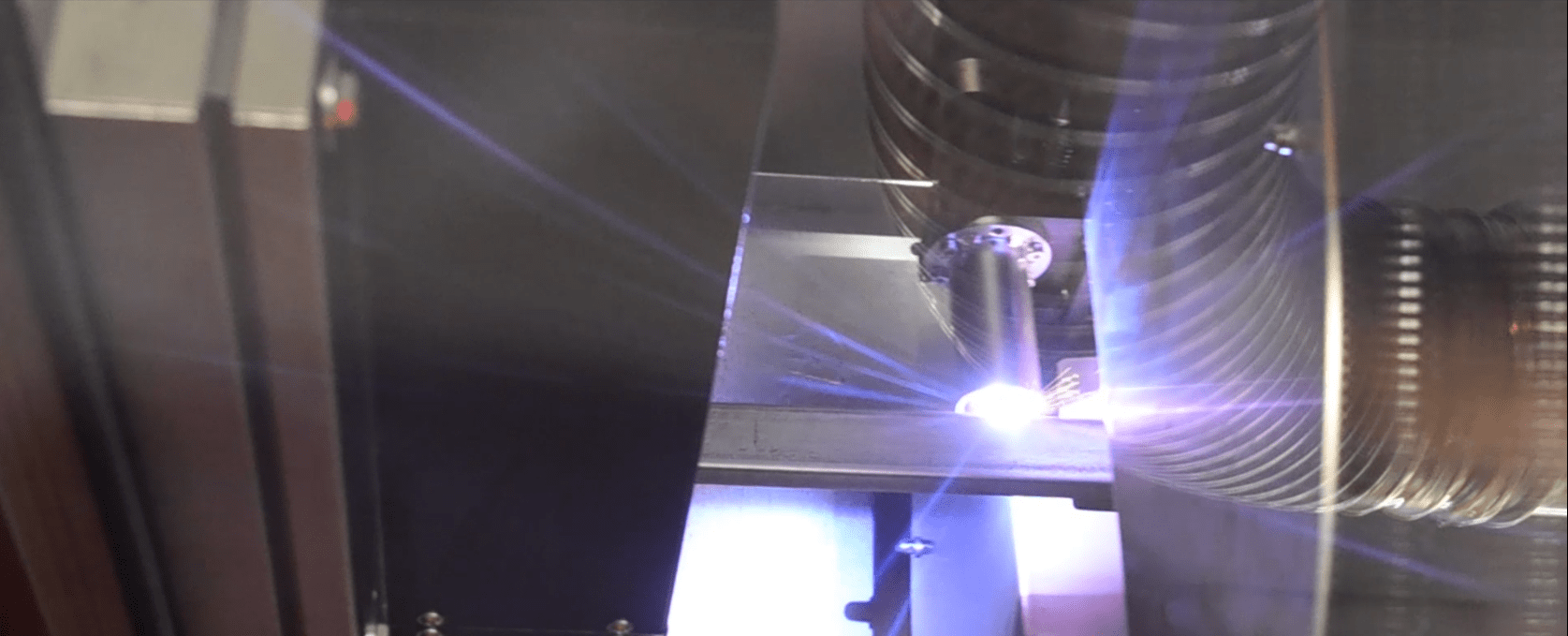

FAB CUT PLASMA to centrum cięcia CNC, które łączy cięcie ostrzem opadającym z technologią plazmową, integrując wszystkie niezbędne operacje na wzmocnieniach metalowych: otwory, dziury, wycięcia i cięcie.
Zarządzany przez numeryczne sterowanie 4-osiowe, zapewnia wysoką precyzję i automatyzację.
System może być skonfigurowany tak, aby idealnie synchronizował się z centrami PVC GRAF Synergy, optymalizując cały proces produkcyjny.
Zaawansowane oprogramowanie umożliwia automatyczne importowanie list produkcyjnych i zawiera inteligentne systemy do zarządzania cięciem i odpadami.
Dlaczego warto wybrać FAB CUT PLASMA
- Impianto combinato unico nel suo genere. Lavorazioni e taglio integrate in un’unica soluzione automatizzata.
- Redukcja czasu realizacji. Uprość i przyspiesz operacje związane z wzmocnieniami.
- Produkcja synchroniczna PVC/metalu. Dostosowana do przepływów w centrach cięcia PVC w celu usprawnienia cykli.
- Ciagła optymalizacja. Fly Optimizer do ponownego wykorzystania odpadów i minimalizacji strat.
- Trwałość w czasie. Elektroniczna kontrola zużycia ostrza i solidna konstrukcja.
Szczegóły produktu
FAB CUT PLASMA to centrum cięcia CNC, które łączy cięcie ostrzem opadającym z technologią plazmową, integrując wszystkie niezbędne operacje na wzmocnieniach metalowych: otwory, dziury, wycięcia i cięcie.
Zarządzany przez sterowanie numeryczne 4-osiowe, zapewnia wysoką precyzję i automatyzację.
Rozmiary maszyny
Długość: 14.525 mm
Szerokość: 3.400 mm
Wysokość: 2.800 mm
Waga: 2,850 kg
Żywienie i zużycie
Moc zainstalowana: 13 kW
Napięcie: 400 V
Zużycie powietrza: 1.200 Nl/min
Minimalne ciśnienie: 7 bar
Wydajność i operatorzy
- Do 240 okien/8h (1 skrzydło)*
- Wymagani operatorzy: 1
(*w zależności od rodzaju i sekcji metalu)
Profile zawodowe
Długość: 700 – 6.500 mm
Szerokość: 20 – 80 mm
Wysokość: 20 – 60 mm
Moduły operacyjne
Formularz Pracy
- Struktura: Obracający się plazmowy system CNC z 4 osiami
- Obróbki: otwory, dziury, wycięcia w profilach metalowych
Formularz Cięcia
- Struktura: 1 ostrze Ø 350 mm
- Ruch: Zstępujący
- Kąt: Stałe cięcie pod kątem 90°
Formularz Ładowania
- Magazyn maksymalnie 9 prętów
- Spintore z silnikiem bezszczotkowym i zębatką
- Ładowanie za pomocą pasów
Formularz Rozładunku
- Opróżnianie za pomocą wyciągu pneumatycznego
- Stół z pasami z fotokomórkami bezpieczeństwa
- Maksymalna pojemność: 10 sztuk
Dostępne opcje
- Opcjonalna jednostka plazmowa
- Blokada imadła z kontrolowanymi osiami
- Zjazd ostrza z kontrolowanym osią
- Obrót ostrza z inwerterem do kontroli prądu
- Druga szczypce do odprowadzania na kontrolowanej osi
- Stół do automatycznego opróżniania (5000 mm)
- Dywan stalowy do zbierania pobranych profili
- Ustawienie tylko cięcia nożem (wersja uproszczona)
Jedna maszyna do kompleksowej obróbki wzmocnień metalowych. Skontaktuj się z nami, aby umówić się na techniczną demonstrację FAB CUT PLASMA.
