FAB CUT V

Centrum cięcia i obróbki CNC dla specjalnych elementów z PVC

Pełna automatyzacja dla Produkcji Specjalnych: ekstremalne cięcia, obróbki o wysokiej precyzji, maksymalna wydajność

Idealne, jeśli:

Produkuj specjalne okna złożone z skomplikowanych kątów i niestandardowych cięć.
Czy chcesz całkowicie zautomatyzować zarządzanie barami?
Często pracujesz z odkształconymi profilami i szukasz systemu, który automatycznie je skoryguje.
Potrzebujesz wysokiej wydajności z jednym operatorem.
Szukasz gotowego systemu do Przemysłu 4.0, który można zintegrować z Twoim oprogramowaniem zarządzającym?
Szukasz konfigurowalnego rozwiązania na miarę, również dla profili aluminiowych?

Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem

Pełna automatyzacja dla Produkcji Specjalnych: ekstremalne cięcia, obróbki o wysokiej precyzji, maksymalna efektywność

Centrum cięcia i obróbki CNC z 4 osiami sterowanymi, FAB CUT V, zostało zaprojektowane w celu automatyzacji produkcji w dziale Produkcji Specjalnych. Dzięki w pełni automatycznemu systemowi oraz integracji zaawansowanych technologii, łączy wszechstronność cięcia kątowego z efektywnością wielokrotnych obróbek profili PVC.

Maszyna składa się z automatycznego magazynu ładunków (o pojemności do 10 prętów), chwytaka CNC z 2 osiami kontrolowanymi na prowadnicach pryzmatycznych z silnikiem liniowym i taśmą magnetyczną oraz modułu roboczego konfigurowalnego z 6 lub 12 wrzecionami High Speed. Moduł cięcia integruje ostrze Ø550 mm o ruchu wznoszącym, rotację bezszczotkową oraz pomiar kątowy z dokładnością do setnych części stopnia w zakresie od -22,5° do +22,5°.

System automatycznego wyrównania prostuje profile, które nie są idealnie proste, zapewniając maksymalną precyzję. Zintegrowane oprogramowanie samodzielnie zarządza listami cięcia, optymalizując wykorzystanie prętów. Operator ogranicza się do załadunku i rozładunku elementów.

5 powodów, dla których warto wybrać FAB CUT V

Zaprojektowany w celu automatyzacji działu Produkcji Specjalnych
Optymalizuje najbardziej skomplikowane procesy z niezawodnością i stałą precyzją w czasie.
Ekstremalne i pośrednie cięcia z maksymalną precyzją
Moduł cięcia z ostrzem Ø550 mm, silnik bezszczotkowy z napędem oraz odczytem na taśmie magnetycznej: kąty ostre od -22,5° do +22,5°.
Automatyczne wyrównanie prętów zbrojeniowych
Inteligentny system prostuje krzywe pręty, aby zapewnić precyzyjne obróbki na poziomie milimetra.
Zintegrowane oprogramowanie do zarządzania listami
Automatycznie importuje i optymalizuje listy produkcyjne, śledząc operacyjność (codzienną, tygodniową, miesięczną, roczną).
Modularność i gotowość do rozwoju
Konfigurowalny do 12 wrzecion High Speed, z szeroką gamą opcji i połączeniem z 1 lub 2 Centrami ASG-E.

Szczegóły produktu

FAB CUT V wykonuje w jednej stacji wszystkie niezbędne operacje dla profili PVC, dzięki modułowi roboczemu wyposażonemu w 6 wrzecion High Speed (możliwe rozszerzenie do 12).

Wymiary

Długość: 15.520 mm

Szerokość: 3.400 mm

Wysokość: 2800 mm

Waga: 3,600 kg

Wydajność

Czas cyklu: Do 150 ram/8h* (w zależności od profili i obróbek)

Wymagani operatorzy: 1

Odżywianie i zużycie

Moc zainstalowana: 14 kW

Zasilanie: 400 V

Zużycie powietrza: 180 Nl/min

Minimalne ciśnienie robocze: 7 bar

Profile zawodowe

Długość: 500 – 6.500 mm

Szerokość profilu: 40 – 130 mm

Wysokość: 40 – 180 mm

Funkcjonalności i obsługiwane procesy

Otwory odpływowe kondensatu
Otwory na uchwyt, zawias, cylinder
Włamania do zamków
Oznaczenie odpowiedzi
Otwory wentylacyjne
Specjalne usługi na życzenie

Moduł cięcia z ostrzem o średnicy Ø550 mm umożliwia obróbkę kątową w zakresie od -22,5° do +22,5°, nawet na profilach z uszczelką, zapewniając czyste i precyzyjne cięcia przez długi czas.

Opcje i konfiguracje na miarę

FAB CUT V to elastyczna platforma, którą można dostosować do specyficznych potrzeb produkcyjnych.

Rozszerzenie na 12 wrzecion o wysokiej prędkości
Ralla motoryzowana do cięć od -15° do +15°
Fly Optimizer do automatycznego ponownego wykorzystania resztek prętów
Opcja „Odzyskaj” do ponownego wprowadzenia błędnych elementów
Oprogramowanie STATS do analizy cykli produkcyjnych
Stół rozładunkowy z wyjściem po przeciwnej stronie do załadunku
Czujniki pęknięcia narzędzia
Odkurzacz z 2 workami, przewody do wiórów (1.000/2.000 mm)
Etykietarka ręczna czy automatyczna
Dostosowana kabina dźwiękoszczelna
Umożliwienie automatycznego połączenia z 1 lub 2 Centrami ASG-E
Specjalna konfiguracja do obróbki profili aluminiowych

Technologia i zaawansowana automatyzacja

Centrum FAB CUT V integruje najnowocześniejsze technologie do kontroli i śledzenia:

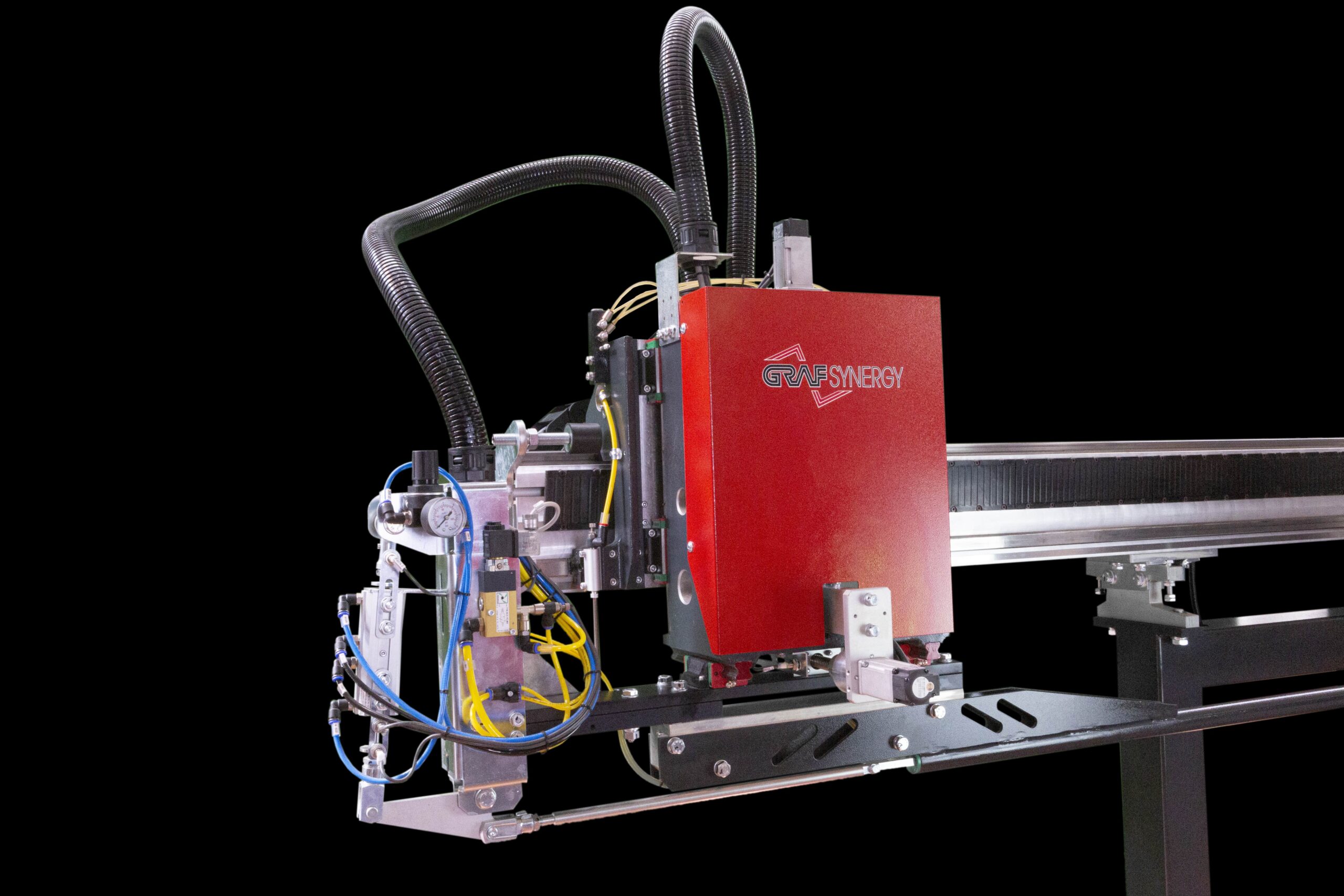

CNC chwytak na 2 osiach sterowanych, z silnikiem liniowym i prowadnicą pryzmatyczną
Odczyt pozycji na taśmie magnetycznej centymetrowej
Interfejs oprogramowania do importowania i optymalnego zarządzania listami
Kompleksowe monitorowanie: codzienne, tygodniowe, miesięczne i roczne aktywności
Kompatybilność z systemami zarządzania przedsiębiorstwem
W pełni gotowy na Przemysł 4.0
