FAZ II
Centrum montażu automatycznego sprzętu do okien PVC
Zwiększ wydajność i zmniejsz koszty pracy w montażu narzędzi
Idealne, jeśli pragniesz:
- Automatyzacja montażu okuć w celu zmniejszenia zależności od operatora.
- Zwiększenie liczby obrabianych elementów na zmianę bez poświęcania jakości
- Standaryzacja procesu poprzez redukcję błędów manualnych i poprawek.
- Optymalizacja przestrzeni w warsztacie za pomocą kompaktowej i zintegrowanej maszyny
- Podłączyć stanowisko do istniejącej linii produkcyjnej z systemami zautomatyzowanymi
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Zwiększ wydajność i zmniejsz koszty pracy w montażu narzędzi

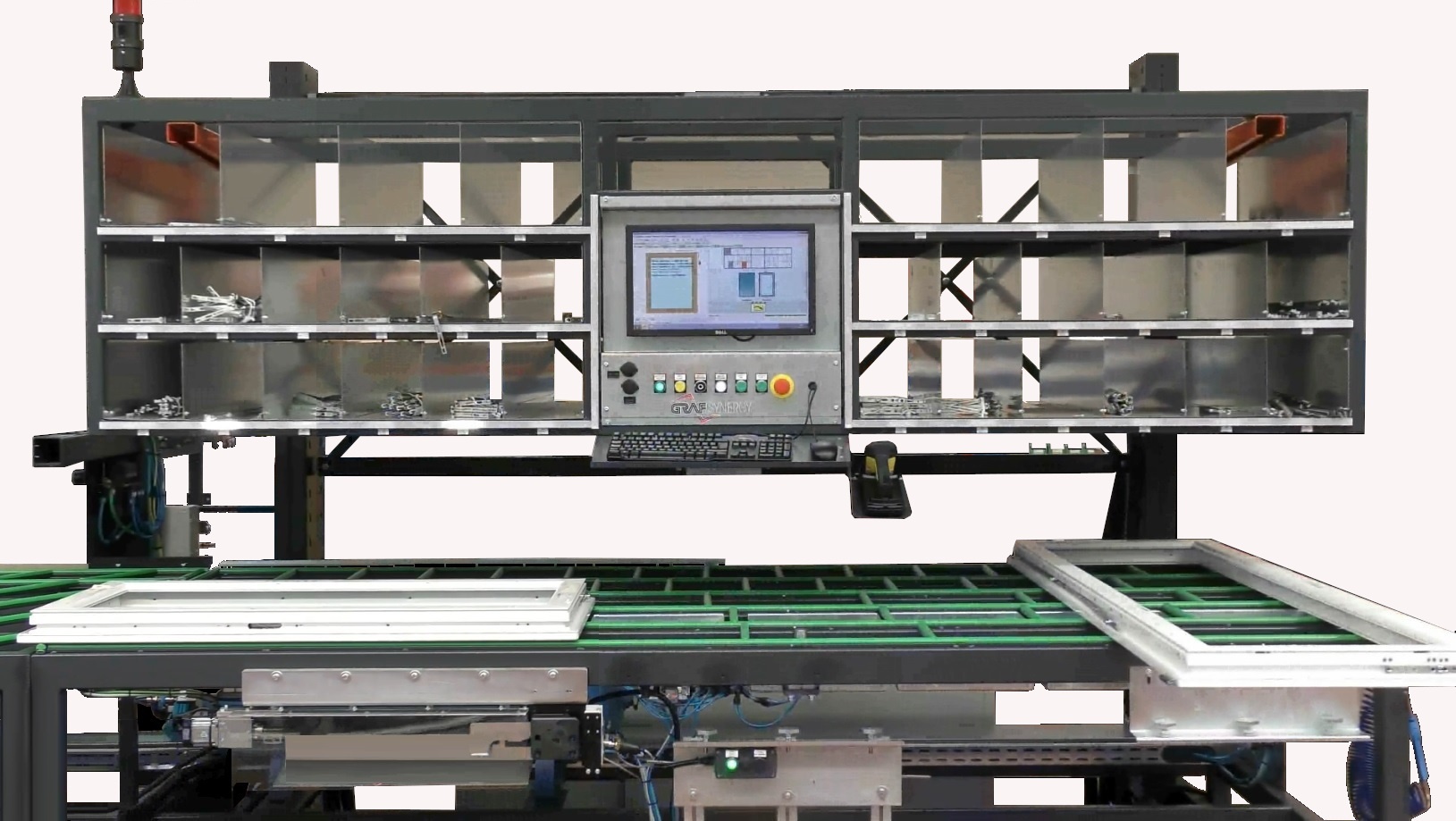

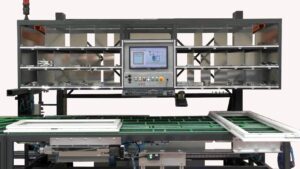

FAZ II to kompaktowe i zautomatyzowane centrum pracy zaprojektowane przez GRAF Synergy, które ma na celu przyspieszenie i ustandaryzowanie montażu okuć na skrzydłach PVC. Dzięki podwójnej stacji – stole przygotowawczym i stole wkrętarskim – umożliwia montaż do 240 ram na zmianę, z jednym operatorem.
Podczas gdy pierwsza rama jest przykręcana, następna może być już wstępnie złożona, co zapewnia ciągły i nieprzerwany proces produkcji.
Wyposażony w inteligentne oprogramowanie, automatyczny dobór wkrętów i urządzenia o wysokiej prędkości, FAZ II łatwo integruje się z istniejącymi liniami produkcyjnymi, poprawiając efektywność i skracając czas ustawienia.
5 powodów, aby wybrać FAZ II
- Produkcja ciągła. Wstępne montowanie i wkręcanie odbywa się równolegle: operator nigdy nie czeka.
- Integracja z istniejącymi liniami. Dzięki zautomatyzowanym systemom transportowym, FAZ II doskonale wpasowuje się w ciągłe procesy produkcyjne.
- Przyjazny interfejs użytkownika. Oprogramowanie prowadzi krok po kroku nawet operatorów bez doświadczenia, wskazując, z którego schowka należy pobrać każdy element.
- Szeroka biblioteka narzędzi i profili. Zintegrowana baza danych do zarządzania programami montażu w zależności od typów okien.
- Kompaktowa i zorganizowana wyspa. Zintegrowany magazyn z 32 przegródkami zapewnia porządek i szybkość w dostępie do narzędzi.
Szczegóły produktu
FAZ II umożliwia automatyzację wszystkich krytycznych etapów montażu okuć na skrzydłach PVC.
Rozmiary
Długość: 6.750 mm
Szerokość: 3.760 mm
Wysokość: 2.500 mm
Waga: 1.800 kg
Wydajność
Produktywność: do 240 m2/8h*
Wymagana liczba operatorów: 1
(*w zależności od rodzaju profilu i narzędzi)
Żywienie i zużycie
Moc zainstalowana: 4,5 kW
Napięcie: 400 V
Zużycie powietrza: 800 Nl/min
Ciśnienie robocze: ≥ 7 bar
Profile i wymiary do obróbki
Maksymalne wymiary skrzydła: 2500 x 1200 mm
Minimalne wymiary skrzydła: 350 x 500 mm
Szerokość profilu: od 50 do 130 mm
Funkcje i obsługiwane procesy
- Cięcie i umieszczanie narzędzi na stole przygotowawczym, z wizualnym oznaczeniem przegrody, z której należy pobrać każdy element
- Wkręcanie z dużą prędkością, z 2 wkrętarkami wyposażonymi w automatyczny wybór wkrętów i regulację głębokości
- Automatyczny obrót skrzydła o 180° umożliwiający obróbkę z obu stron
System umożliwia regularną, znormalizowaną produkcję i minimalizuje margines błędu ludzkiego.
Opcje i dostępne konfiguracje
Centrum montażowe FAZ II jest konfigurowalne, aby dostosować się do specyficznych potrzeb produkcji. Wśród dostępnych opcji znajdują się:
- Wariant do użycia niestandardowych śrub
- Winda pionowa do poprawy logistyki wewnętrznej
- Automatyczny stół załadunkowy na końcu linii
- Programowanie dedykowane dla specyficznych typów okien
Każda opcja pozwala na dalsze zwiększenie efektywności operacyjnej oraz personalizacji procesu produkcyjnego.
Technologia i automatyzacja
FAZ II jest zarządzany przez dedykowane oprogramowanie z intuicyjnym interfejsem graficznym, zaprojektowanym w celu uproszczenia codziennych zadań i zminimalizowania błędów. Wśród technologicznych wyposażenia:
- Inteligentne oprogramowanie z bazą danych narzędzi
- Automatyczna regulacja głębokości wkręcania
- Automatyczny wybór rodzaju wkrętu, w zależności od używanego programu
- Urządzenia o wysokiej prędkości do optymalizacji czasów cyklu
Maszyna jest przystosowana do integracji w liniach przemysłu 4.0, z możliwością zdalnego sterowania i zarządzania interkoneksją.
Czy chcesz poprawić wydajność swojej linii narzędzi? Skontaktuj się z nami, aby umówić się na demonstrację, otrzymać wycenę lub szczegółową broszurę techniczną.
