HDHS
Automatyczny stół do wiercenia otworów na zawiasy w drzwiach PVC
Automatyczne wiercenie o wysokiej precyzji, tuż po spawaniu
Idealna, jeśli chcesz:
- Automatyzacja wiercenia zawiasów przy jednoczesnym ograniczeniu interwencji manualnych.
- Eliminowanie błędów w pozycjonowaniu dzięki precyzyjnym odniesieniom
- Zmniejszenie objętości poniżej spawarki
- Zintegrować proces, który często jest wykonywany ręcznie, w systemie online
- Zwiększenie jakości i powtarzalności frontów
- Pracować nawet z jednym operatorem
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Najwyższa efektywność w fazie po spawaniu
HDHS to automat do wiercenia zaprojektowany przez GRAF Synergy, który ma na celu optymalizację procesu wiercenia zawiasów w drzwiach PVC.

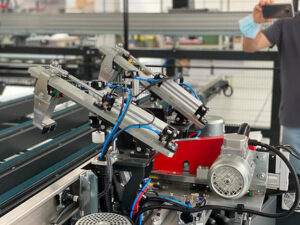

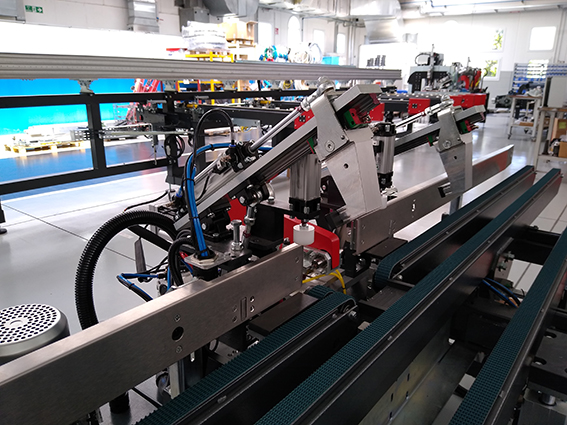

Dzięki swojej dwukierunkowej głowicy wiercącej i precyzyjnemu blokowaniu pneumatycznemu, HDHS zapewnia szybkie, powtarzalne i doskonale wyrównane wyniki, zaczynając od najbardziej niezawodnego odniesienia geometrycznego: zewnętrznej krawędzi ramy.
Stworzony do instalacji tuż po spawarce, HDHS nie tylko automatyzuje krytyczny etap procesu, ale także może całkowicie zastąpić tradycyjny stół chłodzący, co pozwala na zmniejszenie zajmowanej przestrzeni i kosztów pracy.
Idealny sojusznik dla producentów okien i drzwi, którzy chcą zwiększyć wydajność, uniknąć błędów ręcznych i łatwo zintegrować obróbkę zawiasów w kompaktowej linii produkcyjnej.
5 powodów, dla których warto wybrać HDHS
- Automatyczne i precyzyjne wiercenie. Dzięki mechanicznemu pozycjonowaniu głowicy oraz odniesieniu do zewnętrznej krawędzi skrzydła, każde otwór jest idealnie wyrównany.
- Mniej operatorów, mniej błędów. Maszyna samodzielnie przesuwa i wyciąga ramę, pozwalając jednemu operatorowi zarządzać całym cyklem.
- Inteligentna integracja. Może zastąpić stół chłodniczy: ten sam rozmiar, jedna dodatkowa funkcja, brak straty czasu.
- Stała jakość w każdym cyklu. Głębokość wiercenia jest kontrolowana przez automatyczny regulator: każde skrzydło jest gotowe do montażu, bez poprawek.
- Prosta i intuicyjna interfejs. Intuicyjna konfiguracja i zarządzanie: nawet osoby bez doświadczenia mogą działać z pewnością.
Szczegóły produktu

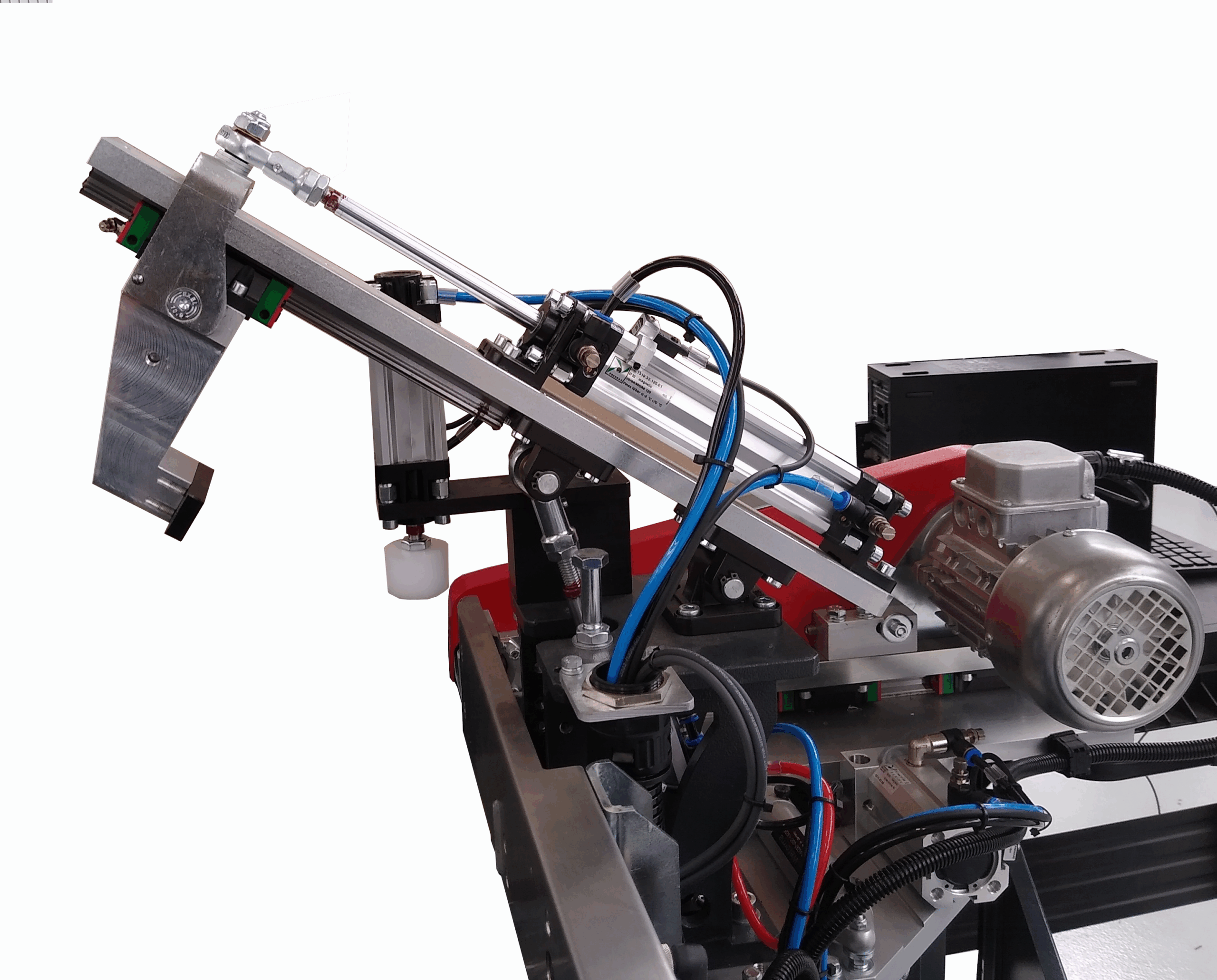

HDHS jest specjalnie zaprojektowany do wiercenia otworów zawiasowych w drzwiach PVC. Jego kompaktowa i funkcjonalna konstrukcja mieści dwukierunkową głowicę wiertarską z mechanicznym ustawieniem oraz zestaw zacisków pneumatycznych (2 poziome + 2 pionowe), które zapewniają doskonałe mocowanie skrzydła podczas obróbki.
Wymiary
Długość: 4000 mm
Szerokość: 1.400 mm
Wysokość: 3.500 mm
Waga: 1,200 kg
Wydajność
Produktywność: zależy od prędkości podłączonej spawarki
Wymagani operatorzy: 1
Żywienie i zużycie
Moc zainstalowana: 2 kW
Napięcie zasilania: 400 V
Minimalne ciśnienie robocze: 7 bar
Zużycie powietrza na cykl: 10 Nl/min
Profile zawodowe
Minimalne wymiary: 370 x 300 mm
Wymiary maksymalne: 2.800 x 1.000 mm
Funkcje i obsługiwane operacje
Cały cykl wiercenia jest zoptymalizowany pod kątem szybkiego czasu i absolutnej powtarzalności, co pozwala uniknąć poprawek lub ręcznych korekt.
Główne operacje: Otwory na zawiasy w drzwiach po spawaniu
Opcje i konfiguracje
HDHS może być konfigurowany na życzenie, aby dostosować się do różnych poziomów automatyzacji i układów produkcyjnych.
Wśród dostępnych opcji:
- Ustawienie głowy na kontrolowanej osi: dla większej elastyczności i integracji z oprogramowaniem do zarządzania CNC
- Dostosowane konfiguracje dla kompaktowych układów lub dedykowanych procesów produkcyjnych
Dzięki swojej modułowości, HDHS dostosowuje się zarówno do małych linii półautomatycznych, jak i do w pełni zautomatyzowanych systemów.
Technologia i automatyzacja – automatyzacja na rzecz precyzji
Maszyna jest sterowana przez wysokowydajną logikę pneumatyczną, zintegrowaną z automatycznym regulatorem głębokości, który zapewnia jednolitość w każdej obróbce.
Dostępny w wersji integrującej się z systemami cyfrowymi, HDHS może być dostosowany do Przemysłu 4.0 i połączony za pomocą tagów aplikacyjnych do zdalnego sterowania, tworzenia kopii zapasowych oraz wsparcia predykcyjnego.
GRAF Synergy zapewnia pełne wsparcie techniczne, od instalacji, przez szkolenie operacyjne, aż po zaawansowane utrzymanie w chmurze.
Czy chcesz przyspieszyć i ułatwić wiercenie w drzwiach?
Pobierz broszurę, aby odkryć wszystkie szczegóły techniczne i dostępne konfiguracje.
Skontaktuj się z nami, aby otrzymać indywidualną wycenę lub zorganizować demonstrację systemu HDHS, na żywo lub zdalnie.
Nasz zespół jest do Twojej dyspozycji, aby pomóc Ci w integracji tego rozwiązania w Twojej linii produkcyjnej.
