HDMV
Automatyczna stacja do montażu zawiasów na ramach PVC i aluminium
Automatyzuj montaż zawiasów i zwiększaj wydajność bez kompromisów w zakresie precyzji i przestrzeni
Idealna, jeśli chcesz:
- Znacząco skrócić czas montażu zawiasów
- Zautomatyzować wiercenie, wprowadzanie i wkręcanie w jednym cyklu
- Pracować z ciągłą precyzją, nawet na już spawanych ramach.
- Płynne zintegrowanie procesu w zautomatyzowanej linii produkcyjnej
- Oszczędność miejsca i pracy
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Automatyzuj montaż zawiasów i zwiększaj wydajność bez kompromisów w zakresie precyzji i przestrzeni
HDMV to wieloosiowa stacja robocza CNC, zaprojektowana do całkowitej automatyzacji etapu wiercenia, wstawiania i wkręcania zawiasów w ramach z PVC lub aluminium, w tym w słupki pośrednie.
Dzięki stalowej konstrukcji spawanej elektrycznie oraz systemowi poziomych i pionowych zacisków pneumatycznych, zapewnia absolutną stabilność i milimetrową precyzję w każdej operacji.

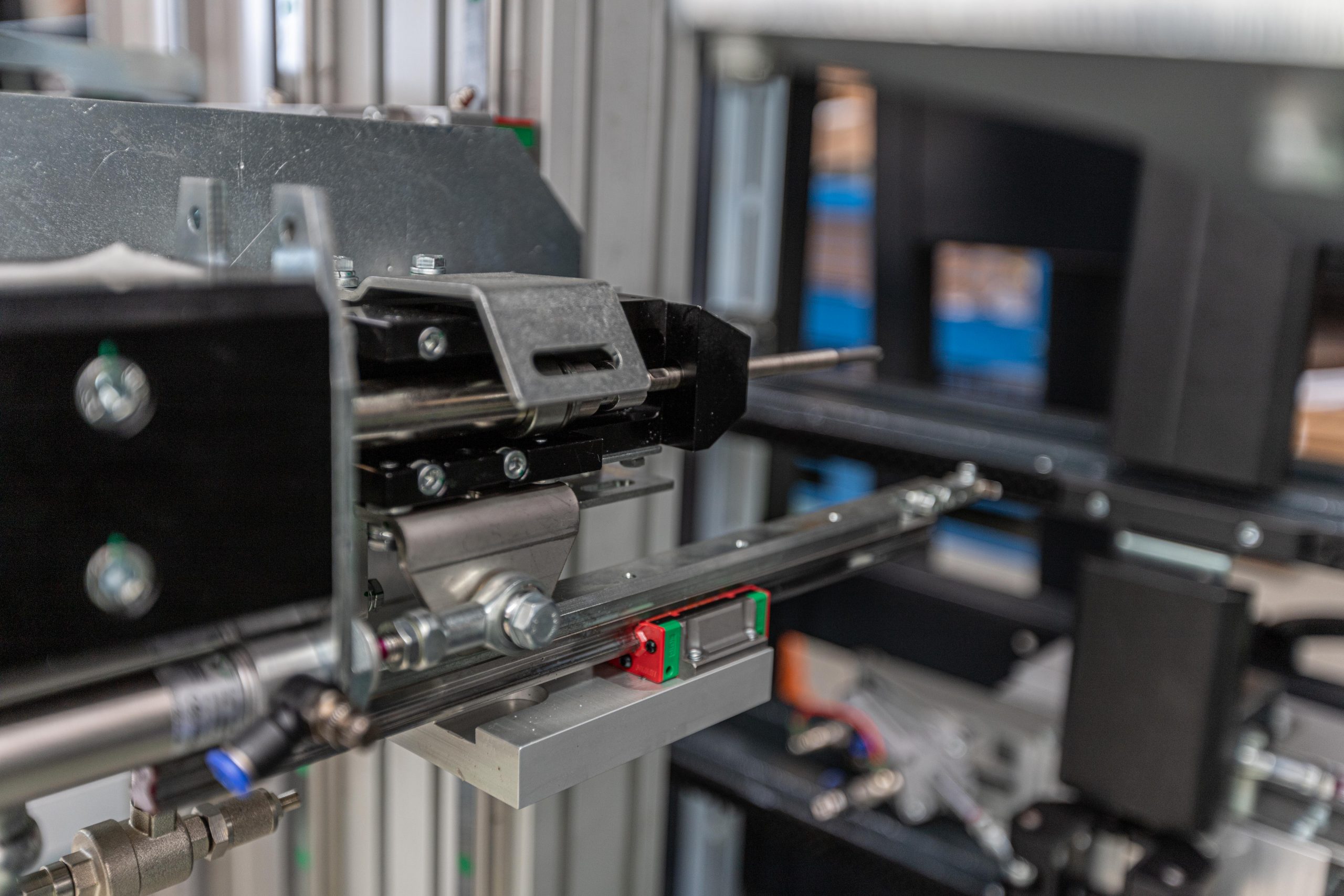

Stół roboczy wyposażony jest w głowicę wielofunkcyjną do jednoczesnego wiercenia, magazyny na zawiasy, automatyczny chwytak oraz wkrętarki z automatycznym ładowaniem śrub.
System automatycznie wykrywa wewnętrzną szerokość rowka na uszczelkę, aby precyzyjnie określić położenie otworów.
Idealne rozwiązanie do integracji etapu montażu w w pełni zautomatyzowanej linii produkcyjnej.
5 powodów, dla których warto wybrać HDMV
- Całkowicie automatyczny montaż. Zarządza każdym etapem bez ciągłej interwencji ręcznej: pozycjonowanie, wiercenie, wstawianie, wkręcanie.
- Gwarantowana precyzja dzięki aktywnym pomiarom. System automatycznie wykrywa rowek na szkło i precyzyjnie umieszcza każdy otwór.
- Idealna integracja w linii. Łatwo łączy się z spawarkami i innymi stanowiskami roboczymi, zapewniając ciągły przepływ produkcji.
- Kompaktowa, ale wszechstronna. Jedna maszyna do trzech skomplikowanych procesów, z oszczędzającym miejsce układem.
- Intuicyjny interfejs i szybka konfiguracja. Ustawienie CNC jest przyjazne dla użytkownika, nawet dla operatorów z niewielkim doświadczeniem.
Szczegóły produktu
HDMV to wieloosiowe stanowisko robocze CNC, zaprojektowane w celu całkowitej automatyzacji etapu wiercenia, wstawiania i wkręcania zawiasów w ramach z PVC lub aluminium, w tym w słupki pośrednie.
Wymiary maszyny
Długość: 8.200 mm
Szerokość: 4.700 mm
Wysokość: 3000 mm
Waga: 3,500 kg
Wydajność operacyjna
Wymagani operatorzy: 1 (tylko do załadunku zawiasów i śrub)
(*czas może się różnić w zależności od rodzaju ramy i konfiguracji)
Żywienie i zużycie
Moc zainstalowana: 10 kW
Zasilanie: 400 V
Minimalne ciśnienie robocze: 8 bar
Zużycie powietrza: 100 Nl/min
Profile zawodowe
Wymiary obrabianych ram: do 3.200 x 2.800 mm (w zależności od użytecznej spawarki)
Funkcje i obsługiwane operacje
HDMV automatycznie wykonuje wszystkie operacje:
- Wiercenie w ramach i słupach pośrednich
- Montaż i wkręcanie zawiasów
- Automatyczne wykrywanie szyby w oknie
- Wkręcanie z automatyczną regulacją głębokości
- Automatyczne zerowanie na koniec cyklu
Opcje i konfiguracje
Dostępne na życzenie dla maksymalnej elastyczności:
- Ładowanie z prawej lub lewej strony
- Dywan powiększony dla profili „Dormat Large”
- Podwójne końcówki do różnych marek narzędzi
Głowice obrotowe o 90° do wiercenia otworów w oknach uchylnych.
Technologia i automatyzacja
HDMV integruje system CNC z zaawansowanymi czujnikami i automatyzacją. Każda operacja jest śledzona i zarządzana zdalnie. Maszyna jest przystosowana do integracji z systemami zarządzania i środowiskami Przemysłu 4.0, co umożliwia również predykcyjne utrzymanie.
