SD 500 S7
Wysokowydajna piła ukośnica podwójna do PVC i aluminium
Szybkie i precyzyjne cięcia, nawet na podwójnym profilu z zmiennymi kątami
Idealna, jeśli…
- Produkujesz okna z PVC lub aluminium i szukasz maksymalnej elastyczności w cięciu.
- Chcesz jednocześnie ciąć dwa profile, aby zwiększyć wydajność?
- Szukasz maszyny precyzyjnej, stabilnej i niezawodnej, nawet przy dużych objętościach.
- Musisz szybko zmieniać kąt bez korygowania długości.
- Prace wymagające cięć pośrednich dzięki dedykowanym blokadom mechanicznym.
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Szybkie i precyzyjne cięcia, nawet na podwójnym profilu z różnymi kątami

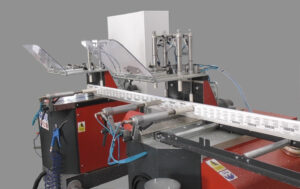

SD 500 S7 to oleopneumatyczna piła ukośna z podwójną głowicą, sterowana elektronicznie, zaprojektowana do precyzyjnego i powtarzalnego cięcia profili z PVC i aluminium.
Wyposażona w stałą głowicę oraz ruchomą głowicę z automatycznym pozycjonowaniem za pomocą kontrolowanej osi, umożliwia szybkie i elastyczne operacje, idealne do produkcji przemysłowej o wysokiej częstotliwości.
Solidna konstrukcja ze stali i aluminium zapewnia stabilność i trwałość, podczas gdy system pionowego podnoszenia ostrzy o średnicy 500 mm z wewnętrzną pneumatyczną regulacją kąta (od 90° do 45°) eliminuje potrzebę ręcznych korekt w przejściach kątowych.
Kontrola jest powierzona przesuwnej tablicy sterowniczej z dwuręcznym zarządzaniem dla maksymalnego bezpieczeństwa i ergonomii.
5 powodów, dla których warto wybrać SD 500 S7
- Ultra wytrzymała konstrukcja. Rama ze stali i aluminium zaprojektowana z myślą o stabilności i precyzji, nawet przy intensywnym użytkowaniu.
- Jednoczesne cięcie na podwójnym profilu. Ostrza o średnicy Ø 500 mm z wydłużonym skokiem umożliwiają obróbkę dwóch elementów jednocześnie.
- Brak korekcji pomiaru. Wewnętrzne nachylenie pneumatyczne od 90° do 45°: szybkie i precyzyjne zmiany kąta bez ręcznych kompensacji.
- Wszechstronność cięcia. Obsługuje profile aluminiowe i PVC, z wieloma konfiguracjami i cięciami pośrednimi dzięki mechanicznym ogranicznikom.
- Optymalizacja ssania i zacisków. Wyposażona w 4 otwory Ø 100 mm do ssania wiórów oraz pionowe/poziome zaciski pneumatyczne do pewnego mocowania profili.
Szczegóły produktu
SD 500 S7 umożliwia precyzyjne i czyste cięcia na profilach pojedynczych lub podwójnych, nawet w przypadku skomplikowanych kątów. Dwie pionowe ostrza oraz system oleopneumatyczny zapewniają stabilność i stałą jakość. Dwuręczne sterowanie, połączone z przesuwanym panelem sterującym, optymalizuje ergonomię dla operatora.
Wymiary
Długość: 4.500 mm
Szerokość: 1.300 mm
Wysokość: 1.650 mm
Waga: 1,050 kg
Wydajność operacyjna
Tryb: ręczny lub automatyczny (importowanie listy cięcia przez USB lub sieć Ethernet)
Długość cięcia użytecznego: od 325 mm do 5.300 mm*
Wymagani operatorzy: 1
(*maksymalna długość zmienna w zależności od podstawy: 3.300 / 4.300 / 5.300 mm)
Żywienie i zużycie
Moc zainstalowana: 6 kW
Napięcie: 400 V trójfazowe
Minimalne ciśnienie: 7 bar
Zużycie powietrza na cykl: 40 Nl/min
Profile zawodowy
Materiały: PVC i aluminium
Konfigurowalne kąty cięcia: +45°/-45°, +45°/90°, 90°/-45°, 90°/90°
Opcje i dostępne konfiguracje
- Podstawy o długości 4300 lub 5300 mm
- Rolkowe stoły stałe i ruchome
- Odkurzacz z dwoma workami (4 wyjścia Ø 100 mm)
- Zatrzymania mechaniczne do cięcia krótkiego i szpiczastego
- Grupa nożyc krótkich z ostrzem i pneumatycznym odpadem
- Etykietownik ręczny
- Kontrosłony na wymiar (pojedyncze lub podwójne cięcie)
- Oprogramowanie do cięcia kształtowników i profili ekstra długich
- Fly Optimizer: oprogramowanie do dynamicznej optymalizacji belek
Technologia i automatyzacja
Sterowana przez zaawansowany system elektroniczny, SD 500 S7 umożliwia automatyczne zarządzanie cyklem cięcia oraz bezpośredni import danych produkcyjnych. Jest przystosowana do integracji w zakładach przemysłowych 4.0 z teleopieką, śledzeniem i zarządzaniem cyfrowym.
Skontaktuj się dzisiaj z GRAF Synergy, aby otrzymać szczegółową broszurę i dowiedzieć się, jak model SD 500 S7 może poprawić wydajność Twojego działu cięcia.
