SL4-4
CNC spawarka z 4 głowicami do profili PVC
Jednoczesne spawanie czterech narożników: stała wydajność, gwarantowana precyzja.
Idealna, jeśli chcesz:
- Szukasz niezawodnej spawarki CNC, która wyprodukuje do 240 ram na zmianę?
- Wykonujemy profile z PVC z rygorystycznymi tolerancjami i precyzyjnym wykończeniem estetycznym.
- Potrzebujesz kompaktowego samochodu o małych wymiarach.
- Chcesz skrócić czas wymiany narzędzi i przestojów maszyn.
- Szukasz rozwiązania, które łatwo zintegrować z automatycznymi myjkami.
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Jednoczesne spawanie czterech narożników: stała wydajność, gwarantowana precyzja.

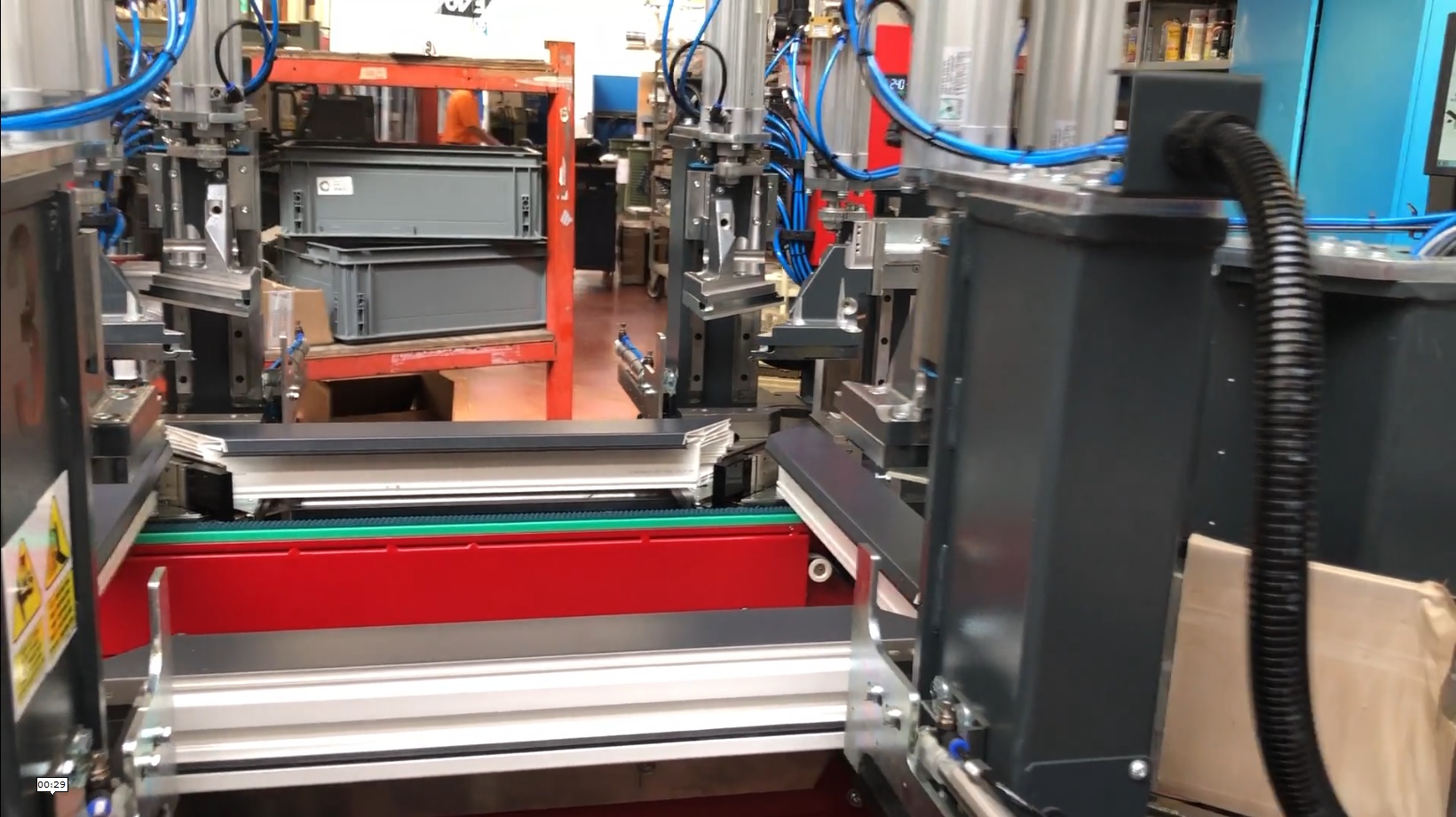

SL4-4 to spawarka CNC z 4 głowicami rozmieszczonymi w kwadracie, zaprojektowana do całkowicie automatycznego wykonywania poziomego i jednoczesnego spawania 4 kątów ramy z PVC.
Dzięki zarządzaniu na 3 osiach oraz kompaktowej konstrukcji, zapewnia płynne i powtarzalne operacje w czasie, nawet przy dużych wolumenach produkcji.
Od etapu pozycjonowania, przez spawanie, aż po wydanie elementu na taśmę transportową w kierunku strefy czyszczenia, każdy krok jest zoptymalizowany, aby zminimalizować interwencję operatora i zmaksymalizować ogólną wydajność.
5 powodów, aby wybrać SL4-4
- Perfekcyjne spawy. Idealnie gładkie i jednorodne powierzchnie, nawet przy ciągłych cyklach: stała jakość w czasie.
- Szybka wymiana bez narzędzi. System szybkiego mocowania/zwalniania do form i nieprzywierająca tkanina, zero przestojów.
- Regulowana automatyczna palnik. CNC zarządzanie palnikiem (5÷6 mm) w celu dopasowania do różnych typów profili.
- Łatwość użycia i szybkie szkolenie. Przyjazny interfejs użytkownika z pozyskiwaniem danych przez USB lub sieć TCP-IP: gotowy do użycia od razu.
- Zapewnia integrację. Można ją bezpośrednio podłączyć do systemu zmywaczy Graf Synergy, aby stworzyć kompletną komorę spawalniczą.
Szczegóły produktu
SL4-4 umożliwia jednoczesne spawanie czterech kątów ramy z PVC w pozycji poziomej, z automatycznym zarządzaniem etapami topnienia, kompresji i chłodzenia.
Wymiary maszyny
Długość: 5.250 mm
Szerokość: 2.200 mm
Wysokość: 1.650 mm
Waga: 2,100 kg
Wydajność
Produktywność: do 240 m² / 8h*
Wymagani operatorzy: 1 (*w zależności od profili, uszczelek i prędkości załadunku)
Odżywianie i zużycie
Moc zainstalowana: 12 kW
Napięcie: 400 V
Minimalne ciśnienie robocze: 7 bar
Zużycie powietrza: 180 Nl/min
Profile zawodowe
Wysokość profilu: 40 ÷ 130 mm
Szerokość profilu: 40 ÷ 130 mm
Minimalny rozmiar ramy: 400 x 400 mm
Max. rozmiar ramy: 3.200 x 2.800 mm
Funkcje i obsługiwane operacje
Dokładny ruch głowic zapewniają prowadnice liniowe oraz wysokoprecyzyjne zębatki, co umożliwia pełną kontrolę nad procesem nawet przy wąskich tolerancjach. Po zakończeniu cyklu element jest automatycznie uwalniany na taśmy wyjściowe.
Główne usługi:
- Spawanie w czterech rogach jednocześnie
- Cykle całkowicie automatyczne.
Opcje i dostępne konfiguracje
SL2-2 można dostosować za pomocą szeregu opcji dodatkowych, aby zwiększyć precyzję. Aby rozszerzyć funkcjonalność SL4-4, można zintegrować:
- Stół chłodzący do optymalizacji czasu między spawaniem a czyszczeniem
- Moduł łączenia online z automatycznymi czyścikami Graf Synergy
Te opcje sprawiają, że SL4-4 jest idealny do wstawiania w zautomatyzowane i elastyczne komórki robocze, dostosowane do najbardziej zaawansowanych potrzeb produkcyjnych.
Technologia i automatyzacja
SL4-4 wyróżnia się zaawansowaną automatyzacją swoich operacji:
- Ruch osi na 3 sterownikach CNC dla maksymalnej precyzji
- Cyfrowy system pomiaru wysokości z możliwością pozyskiwania danych z USB lub sieci TCP-IP
- Zoptymalizowany system wymiany ram i płócien do szybkiej zmiany formatu
Maszyna może być łatwo zintegrowana z systemami produkcji 4.0 dzięki łączności i gotowości do komunikacji danych, co zapewnia śledzenie i optymalizację przepływów.
