SL4-FS
CNC spawarka 4-głowicowa do profili PVC
Ekstremalna prędkość, stała jakość, gwarantowana wydajność
Idealna, jeśli chcesz:
- Zwiększ wydajność do 480 m² na zmianę, nie rezygnując z jakości.
- Jednoczesne spawanie 4 narożników z elektroniczną kompensacją odchyleń
- Zarządzanie złożonymi lub niestandardowymi profilami z absolutną precyzją
- Całkowita automatyzacja cyklu spawania przy jednoczesnym zmniejszeniu pracy operatora.
- Zintegrować spawarkę w linii z urządzeniami czyszczącymi, aby zapewnić ciągły przepływ.
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Ekstremalna prędkość, stała jakość, gwarantowana wydajność

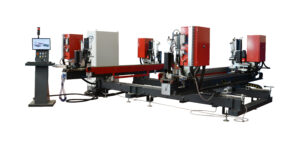

SL4-FS to CNC spawarka z 4 głowicami i 7 osiami sterowanymi, zaprojektowana do łączenia w jednym cyklu czterech kątów ramy PVC z prędkością wyższą o 50% w porównaniu do tradycyjnych systemów.
Każdy etap – pozycjonowanie, fuzja, kompresja i chłodzenie – jest automatycznie zarządzany, co zapewnia stałą i powtarzalną jakość w czasie.
Dzięki wzmocnionej konstrukcji, systemowi spawania równoległego z automatyczną korekcją odchyleń oraz oprogramowaniu opracowanemu przez laboratorium R&S GRAF Synergy, SL4-FS stanowi ostateczne rozwiązanie dla firm dążących do doskonałości produkcyjnej i pełnej integracji w logikę Industry 4.0.
5 powodów, dla których warto wybrać SL4-FS
- +50% wydajności w 8 godzin. Spawanie o wysokiej prędkości dzięki 7 osiom CNC oraz ruchowi na prowadnicach liniowych i zębatkach.
- Spersonalizowany krawężnik z automatyczną zmianą biegów. Inteligentny system regulacji 0,2÷2 mm w zależności od profilu, zapewniający zawsze optymalne spawanie.
- Automatyczna korekcja kątów. Spawanie równoległe koryguje odchylenia wymiarowe po wszystkich 4 stronach, zapewniając zawsze idealne prostokąty.
- Intuicyjny interfejs i odczyt kodów kreskowych. Przyjazne dla użytkownika oprogramowanie z predefiniowanymi parametrami i menu krok po kroku: proste i szybkie zarządzanie.
- Elektroniczna kontrola temperatury. Każdy kod profilu jest powiązany z określonymi parametrami termicznymi, aby uniknąć poparzeń i wad.
Szczegóły produktu
SL4-FS wykonuje jednoczesne spawanie poziome czterech kątów w pełni zautomatyzowanym procesie. Każdy cykl obejmuje cyfrowe pozycjonowanie, spawanie z kontrolą termiczną oraz uwolnienie ramy na taśmie, gotowej do czyszczenia.
Wymiary
Długość: 5250 mm
Szerokość: 2200 mm
Wysokość: 1.650 mm
Waga: 3,000 kg
Wydajność
Produktywność: do 480 m²/8h*
Wymagani operatorzy: 1
* (wartość orientacyjna, zależy od profilu, krawężnika i systemu załadunku)
Żywienie i zużycie
Moc zainstalowana: 16 kW
Zasilanie: 400 V
Minimalne ciśnienie: 7 bar
Zużycie powietrza na cykl: 100 Nl/min
Profile zawodowe
- Wysokość profilu: 40 ÷ 180 mm
- Szerokość profilu: 40 ÷ 130 mm
- Wymiary ramy do spawania: min 370×400 mm – max 3200×2800 mm
Funkcje i obsługiwane procesy
Główne usługi:
- Automatyczne pozycjonowanie i zarządzanie cyklem
- Spawanie 4 kątów jednocześnie
- Spawanie w kształcie „C”
Opcje i konfiguracje na miarę
SL4-FS może być wyposażona w różne opcje dodatkowe, aby dostosować konfigurację do indywidualnych potrzeb:
- Bezpośrednie połączenie z myjkami GRAF Synergy
- Zestaw spawalniczy z 3 stronami z lub bez wsparcia progowego
- Silniki bezszczotkowe dla większej precyzji
- Energy Saver do redukcji zużycia energii
- Stół chłodzący
Technologia i automatyzacja
System CNC z 7 osiami i odczytem magnetycznym zapewnia absolutną precyzję. Oprogramowanie GRAF umożliwia zaawansowane zarządzanie parametrami, z odczytem kodów kreskowych, presetami dla każdego profilu oraz diagnostyką zdalną.
SL4-FS jest zgodna z standardami Przemysłu 4.0 i gotowa do pełnej integracji z systemami zarządzania.
Chcesz przekształcić swój proces spawania?
Poproś teraz o pełną broszurę lub umów się na konsultację z naszymi technikami. SL4-FS to profesjonalny wybór dla tych, którzy szukają wydajności, efektywności i jakości.
