SL4-U
CNC spawarka 4-głowicowa do profili PVC
Najwyższa precyzja w 4 rogach, całkowicie automatyczny cykl, jakość gwarantowana na długi czas
Idealna, jeśli…
- Czy chcesz wyeliminować błędy wymiarowe w spawanych ramach?
- Szukasz spawarki czterogłowicowej z szybkim systemem wymiany form?
- Musisz całkowicie zautomatyzować proces spawania.
- Czy chcesz maszynę gotową na Przemysł 4.0?
- Musisz wyprodukować do 240 sztuk na zmianę z jednym operatorem.
- Pracujesz z różnymi profilami i chcesz automatyczną kontrolę temperatury.
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Najwyższa precyzja w 4 rogach, całkowicie automatyczny cykl, jakość gwarantowana na długi czas

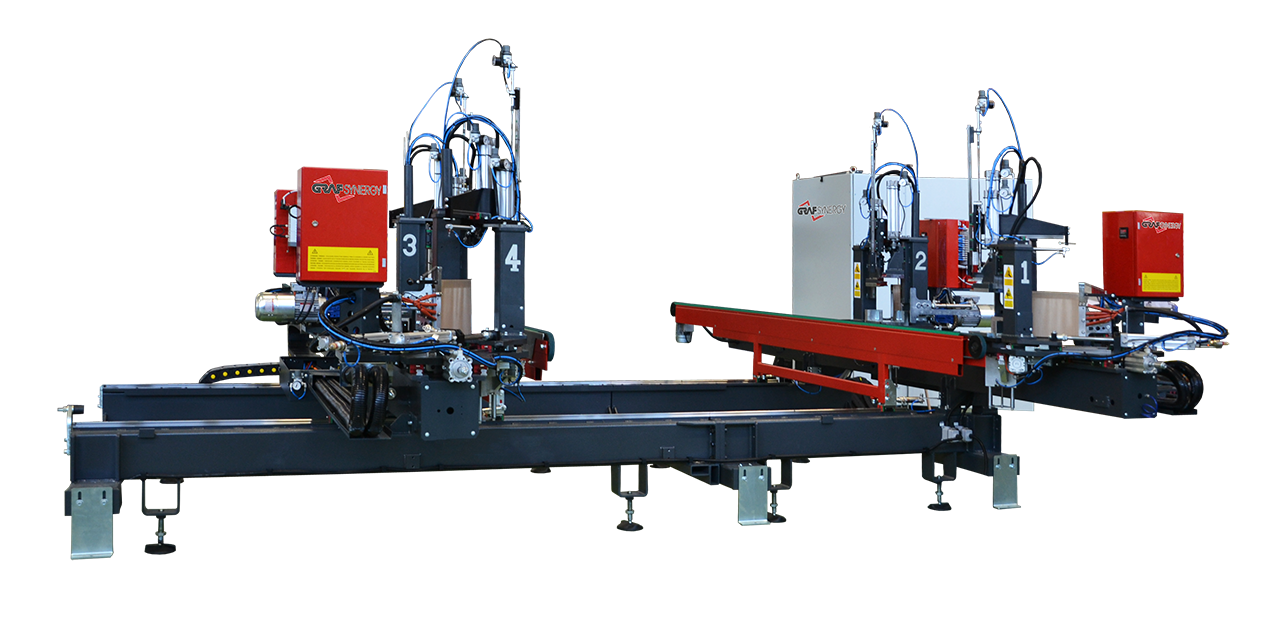

SL4-U to spawarka CNC z 4 głowicami i 3 osiami sterowanymi, zaprojektowana do poziomego i jednoczesnego spawania czterech narożników ramy PVC.
Każdy etap – od pozycjonowania, przez spawanie, cykl topnienia, kompresji i chłodzenia – jest zarządzany automatycznie, a po zakończeniu cyklu ramka jest przekazywana na taśmy transportowe w kierunku strefy czyszczenia.
Wyposażona w system precyzyjnego ruchu na prowadnicach liniowych oraz zębatkach z cyfrowym odczytem magnetycznym, SL4-U zapewnia płynne i dokładne pozycjonowanie głowic.
Szczególne rozmieszczenie odniesień do ładowania profili umożliwia automatyczny podział odchyleń cięcia na wszystkie cztery kąty, co rozwiązuje problem błędów pomiarowych na końcu.
Idealne rozwiązanie dla producentów okien, którzy poszukują niezawodności, stałej jakości i redukcji odpadów.
5 powodów, dla których warto wybrać SL4-U
- Gwarantowana precyzja wymiarowa. Automatycznie rozdziela odchylenia cięcia na wszystkie kąty, zachowując nominalne wymiary ramy.
- Płynny i kontrolowany ruch. Osie poruszają się po prowadnicach liniowych z zębatkami i odczytem magnetycznym, co zapewnia stabilność nawet w intensywnych cyklach.
- Optymalizowane spawanie dla każdego profilu. Elektroniczna kontrola temperatury dostosowuje się do kodu profilu, zapewniając spójność i jakość.
- Szybka wymiana wkładek. System szybkiego i precyzyjnego mocowania/odpinania bez użycia narzędzi: znaczne skrócenie czasu przestoju.
- Całkowita automatyzacja i łatwość obsługi. Pozyskiwanie danych przez USB lub TCP-IP, automatycznie regulowane wypalanie (5÷6 mm) oraz intuicyjny interfejs.
Szczegóły produktu
SL4-U umożliwia jednoczesne spawanie poziome czterech kątów ramy z PVC, zapewniając geometrycznie idealne połączenia. Obsługuje również spawanie w kształcie „C” dla specjalnych konfiguracji. Każdy etap – od ustawienia po spawanie – jest zarządzany automatycznie, co skraca czas interwencji i zwiększa ogólną niezawodność.
Rozmiary maszyny
Długość: 5.250 mm
Szerokość: 2 200 mm
Wysokość: 1.650 mm
Waga: 2,500 kg
Wydajność
Produktywność: do 240 m² / 8h*
Wymagani operatorzy: 1
* Zmienna wartość w zależności od profili, krawężnika i prędkości załadunku
Odżywianie i zużycie
Moc zainstalowana: 12 kW
Napięcie: 400 V
Zużycie powietrza: 180 Nl/min
Minimalne ciśnienie robocze: 7 bar
Profile zawodowe
- Wysokość profilu: 40 ÷ 180 mm
- Szerokość profilu: 40 ÷ 130 mm
- Wymiary ram do spawania: min. 400 x 400 mm | max. 3.200 x 2.800 mm
Opcje i konfiguracje na miarę
SL4-U jest konfigurowalny z licznymi opcjami dodatkowymi, aby dostosować się do każdego wymagania produkcyjnego.
- Zestaw spawalniczy z 3 stron (z lub bez wsparcia progowego)
- Zestaw do spawania równoległego
- Stół chłodniczy
- Taśmy wyjściowe profili
- Zestaw noży ze stali lub pokrytych/utwardzonych
- Zestaw do automatycznej wymiany krawędzi 0,2 ÷ 2 mm (w zależności od geometrii i koloru profilu)
- Czytnik kodów kreskowych Radio CCD
- Silniki bezszczotkowe na osiach
- Opcja oszczędzania energii i automatyczna zmiana temperatury
- Uszczelki z regulowanymi nóżkami
Możliwość podłączenia do myjek Graf Synergy
Technologia i automatyzacja
SL4-U integruje system CNC z trzema osiami kontrolowanymi oraz zaawansowanym zarządzaniem parametrami spawania. Interfejs został zaprojektowany w sposób prosty i dostępny, z możliwością połączenia danych przez USB lub TCP-IP oraz możliwością bezpośredniego importu list spawania.
Jest w pełni zgodny z wymaganiami Przemysłu 4.0, przygotowany do łączności IoT, zdalnego sterowania oraz monitorowania parametrów produkcyjnych w czasie rzeczywistym.
Gotowy na skok jakościowy? Pobierz broszurę, poproś o wycenę lub zarezerwuj spersonalizowaną demonstrację: zespół Graf Synergy jest gotowy, aby pokazać Ci, jak SL4-U może przekształcić Twoją produkcję.
