SL4 UNI
Uniwersalna spawarka CNC z 4 głowicami do kątów i złożonych poprzeczek
Wszystkie geometrie, jeden cykl, maksymalna wydajność
Idealna, jeśli:
- Spawanie kompletnych ram z poprzeczkami w jednym cyklu
- Osiągnięcie maksymalnej wydajności w przypadku mieszanych partii i skomplikowanych konfiguracji
- Integracja obróbki kątów zmiennych bez zmiany maszyny
- Pracować z jednym operatorem
- Uzyskaj precyzyjny krawężnik, regulowany w zakresie od 0,2 do 2 mm, nawet na foliach.
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Wszystkie geometrie, jeden cykl, maksymalna wydajność

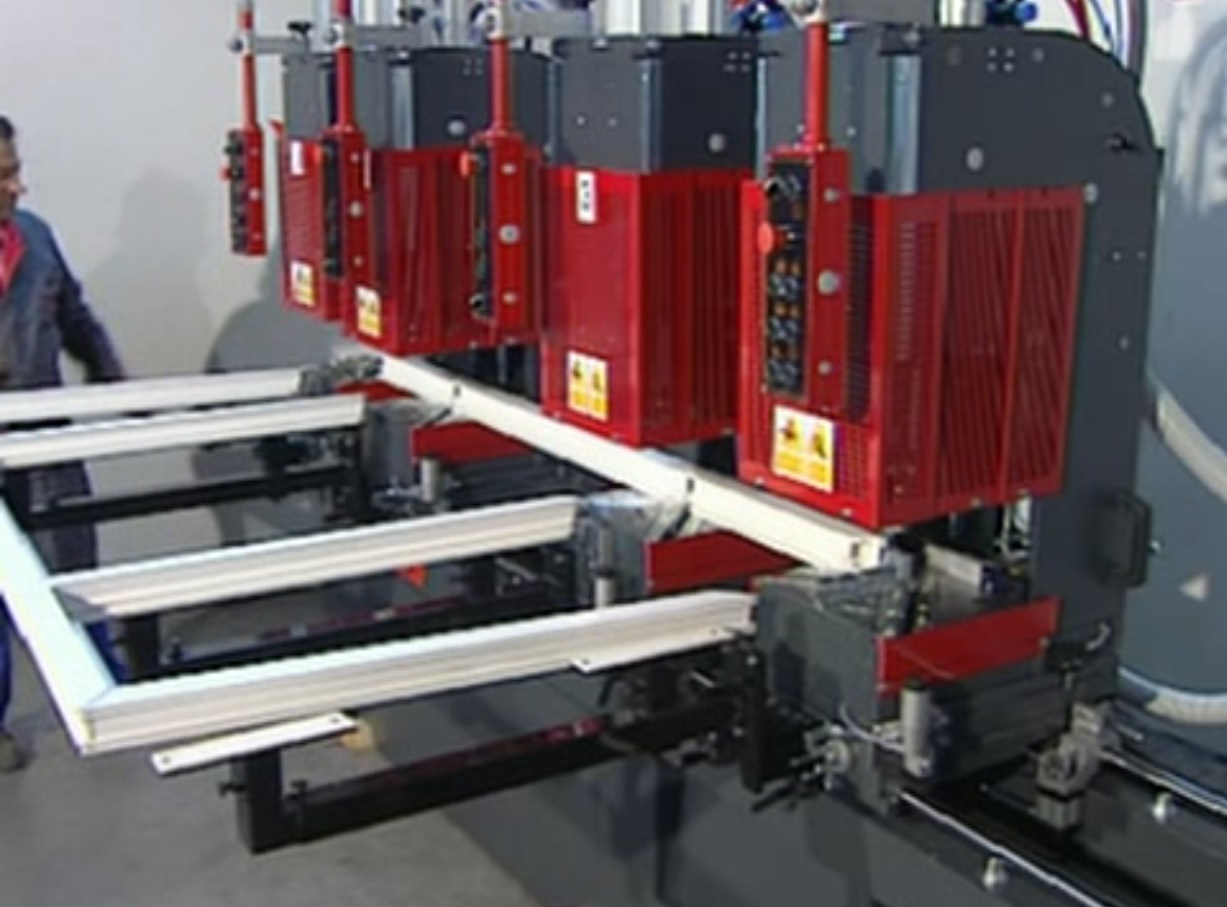

SL4 UNI to najbardziej wszechstronna spawarka CNC z czterema głowicami w ofercie Graf Synergy. W jednym cyklu roboczym umożliwia jednoczesne spawanie kątów 90° oraz wewnętrznych poprzeczek w kształcie „T”, krzyża lub „H”, nawet w kombinacji. Ponadto dwie z czterech głowic można obracać o 90°, co pozwala na jednoczesne wykonanie obu końców poprzeczki.
System jest zaprojektowany w celu zapewnienia maksymalnej elastyczności, z kątami spawania od 35° do 180°, elektronicznym zarządzaniem temperaturą oraz regulowanymi nożami ograniczającymi, co pozwala na uzyskanie doskonałych rezultatów na każdym materiale.
5 powodów, aby wybrać SL4 UNI
- Maszyna do każdej geometrii. Spawanie pod kątem 90°, „T”, krzyż, „H” oraz kąty zmienne od 35° do 180° w dowolnej kombinacji.
- Cykl kombinowany dla kompletnych okien. W 2 cyklach wykonujesz pełne okno z dwoma poprzeczkami, gotowe bez dalszej obróbki.
- Tryb podwójny jednostki. Można go używać jako dwie niezależne spawarki z 2 głowicami, aby zoptymalizować czas.
- Krawężnik zawsze pod kontrolą. System elektroniczny i regulowane noże dla idealnej estetyki na białych, malowanych i oklejonych powierzchniach.
- Szybka wymiana kontursów. System szybkiego mocowania/odpinania konturów do ustawienia w kilka sekund.
Szczegóły produktu
SL4 UNI to najbardziej wszechstronna spawarka CNC z czterema głowicami w ofercie Graf Synergy. W jednym cyklu roboczym umożliwia jednoczesne spawanie kątów 90° oraz wewnętrznych poprzeczek w kształcie „T”, krzyża lub „H”, nawet w kombinacji. Dodatkowo, dwie z czterech głowic można obrócić o 90°, co pozwala na jednoczesne wykonanie obu końców poprzeczki.
Wymiary maszyny
Długość: 4000 mm
Szerokość: 900 mm
Wysokość: 2.350 mm
Waga: 1,520 kg
Żywienie i zużycie
Moc zainstalowana: 13 kW
Napięcie: 400 V
Zużycie powietrza na cykl: 180 NI/min
Ciśnienie robocze: 7 bar
Cechy operacyjne
Skład: 4 głowice w linii (2 obrotowe o 90°)
Typ spawania: kąty 90°, złącza w kształcie „T”, krzyż, „H”, kąty zmienne 35°-180°
Tryby operacyjne: spawanie wielokrotne i łączone
Wymagani operatorzy: 1
Wymiary robocze
Profil spawalniczy:
- Wysokość: 40 – 200 mm
- Szerokość: 40 – 130 mm (pod kątem 90°)
Opcjonalne i dostępne konfiguracje
- Wzmocniona podstawa do dodatkowych formatów (całkowita waga: 1,680 kg)
- Przedłużka głowicy Dx (L = 270 mm)
- Wsparcie dodatkowe ramienia do mocowania profili (1 na głowę)
- Konturówki na zamówienie (imadła Prawe/Lewy, poziome lub pionowe)
TECHNOLOGIA I AUTOMATYZACJA
SL4 UNI jest punktem odniesienia dla skomplikowanych spawów w produkcjach na miarę. System umożliwia spawanie mieszanych geometrii i kątów nieprostopadłych z szybkością, precyzją i doskonałym wykończeniem.
Intuicyjny interfejs użytkownika, centralne zarządzanie CNC oraz szybka wymiana form sprawiają, że jest to idealne rozwiązanie dla firm produkujących na zamówienie lub zarządzających wieloma konfiguracjami bez kompromisów w zakresie jakości i wydajności.
Skontaktuj się z nami, aby dowiedzieć się, czy SL4 UNI jest odpowiednim rozwiązaniem dla Twojej produkcji.
