SL4FF WD

CNC spawarka 4-głowicowa do okuć o efekcie drewna i spawania bezszwowego

Pierwsza na świecie spawarka, która łączy estetykę efektu drewna z wydajnością seamless

Idealna, jeśli:

Usunąć spoinę spawalniczą w rogach okien i drzwi.
Odtwarzanie efektu drewna z połączeniem 45°/90°
Praca z profilami z wkładkami z włókna szklanego, aluminium lub żywicy
Skrócenie czasu produkcji i pracy ludzkiej
Uzyskaj doskonałe wykończenia bez potrzeby czyszczenia lub poprawek.
Integracja spawarki w linii Industry 4.0

Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem

Zapytaj o informacje

Pierwsza na świecie spawarka, która łączy estetykę efektu drewna z bezszwową wydajnością

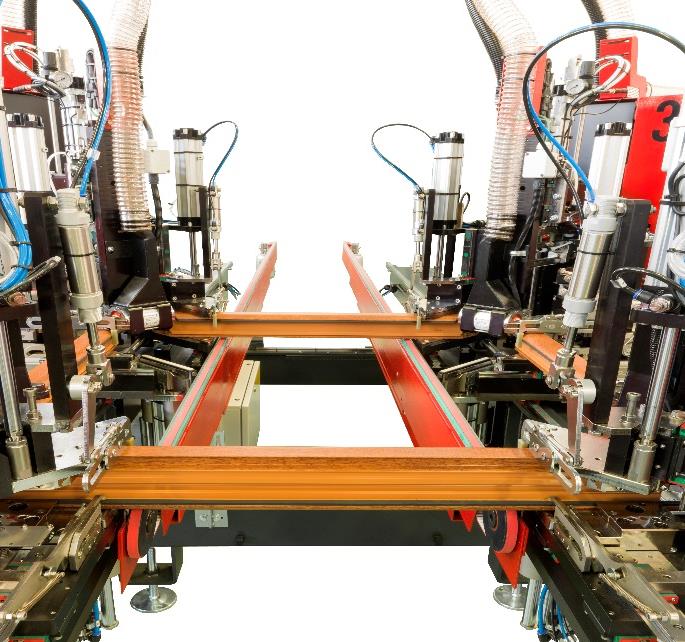

SL4FF WD to pierwsza spawarka CNC z 4 głowicami, która całkowicie eliminuje spoiny ze spawów w rogach, tworząc okna i drzwi z PVC o wyższej jakości estetycznej, nawet w przypadku skomplikowanych profili, takich jak te o efekcie drewna. To rewolucyjna technologia, która umożliwia spawanie z dwóch stron z różnymi geometriami (45° + 90°), aby wiernie odwzorować wygląd drewnianych okien, bez kompromisów w zakresie wytrzymałości i precyzji.

Dzięki opatentowanej technologii V-Perfect, maszyna przetwarza profile pokryte, malowane, laminowane z drewna lub aluminium bez potrzeby poprawek po procesie. Wszystkie operacje – frezowanie, pozycjonowanie, topnienie, kompresja i chłodzenie – są całkowicie automatyczne i zapewniają stałe wyniki nawet w przypadku profili z materiałami wewnętrznymi, które nie mogą być spawane.

5 powodów, aby wybrać SL4FF WD

Unikalne spawanie efektu drewna. Uzyskaj efekt „wygląd drewna” dzięki podwójnej geometrii połączenia 45° i 90° na przeciwnych powierzchniach.
Spawanie bezszwowe bez obróbki. Eliminuje spoinę dzięki technologii V-Perfect: gładkie powierzchnie, brak ręcznego czyszczenia.
Najwyższa kompatybilność z materiałami specjalnymi. Pracuje z profilami o wewnętrznych rdzeniach, które nie mogą być spawane, takimi jak włókno, aluminium, żywica.
Aktywny kontrola ostatecznego wyniku. System aktywnego spawania z regulacjami oprogramowania dla dostosowanych wyników.
Jedno urządzenie, maksymalna efektywność. Nie wymaga czyszczarki ani stołu obrotowego: optymalizacja czasu i zasobów.

Szczegóły produktu

SL4FF WD to pierwsza spawarka CNC z 4 głowicami, która całkowicie eliminuje spoiny w narożnikach, tworząc okna PVC o wyższej jakości estetycznej, nawet na skomplikowanych profilach, takich jak te o efekcie drewna. To rewolucyjna technologia, która umożliwia spawanie z dwóch stron z różnymi geometriami (45° + 90°), aby wiernie odwzorować wygląd okien drewnianych, bez kompromisów w zakresie wytrzymałości i precyzji.

Wymiary

Długość: 7.000 – 10.000 mm

Szerokość: 7.000 mm

Wysokość: 2200 mm

Waga: 5.500 – 8.000 kg (w zależności od konfiguracji)

Wydajność

Moc zainstalowana: 90-150 sek na pełną ramę (zmienna)

Produktywność: do 1 obrazu na cykl

Wymagani operatorzy: 1

Odżywianie i zużycie

Moc zainstalowana: 28 kW

Napięcie: 400 V

Zużycie powietrza na cykl: 600 NI/min

Ciśnienie robocze: 7 bar

Profile zawodowy

Profil zdrowotny:

Wysokość: 35 ÷ 180 mm
Szerokość: 40 ÷ 130 mm
Wymiary spawane: min. 420 x 370 mm (drewno) / max. 3.500 x 6.000 mm

Funkcje i obsługiwane procesy

SL4FF WD wykonuje jednoczesne spawanie poziome czterech narożników ramy, z uszczelką zintegrowaną w cyklu. System CNC zapewnia absolutną precyzję w wymiarach operacyjnych oraz w zarządzaniu termicznym topnienia i kompresji.

Główne usługi:

Spawanie bezszwowe w 4 narożnikach
Spawanie w stylu drewna z jedną stroną pod kątem 45° i jedną pod kątem 90°
Automatyczne frezowanie przed spawaniem
Zarządzanie zintegrowanym uszczelnieniem

Tryby specjalne:

Spawanie C
Spawanie trzech stron typu ramy drzwi U

Opcje i konfiguracje

Aby dostosować się do różnych potrzeb produkcyjnych, SL4FF WD jest dostępny z szeroką gamą opcji:

Elektroniczna kontrola form wtryskowych
Zintegrowany odkurzacz wiórów
Automatyczny stół chłodzący
Mobilne taśmy transportowe z ruchomym bocznym przesuwem
Oprogramowanie do konwersji importowanych plików
Monitorowanie danych produkcji z zaawansowanym śledzeniem

TECHNOLOGIA I AUTOMATYZACJA

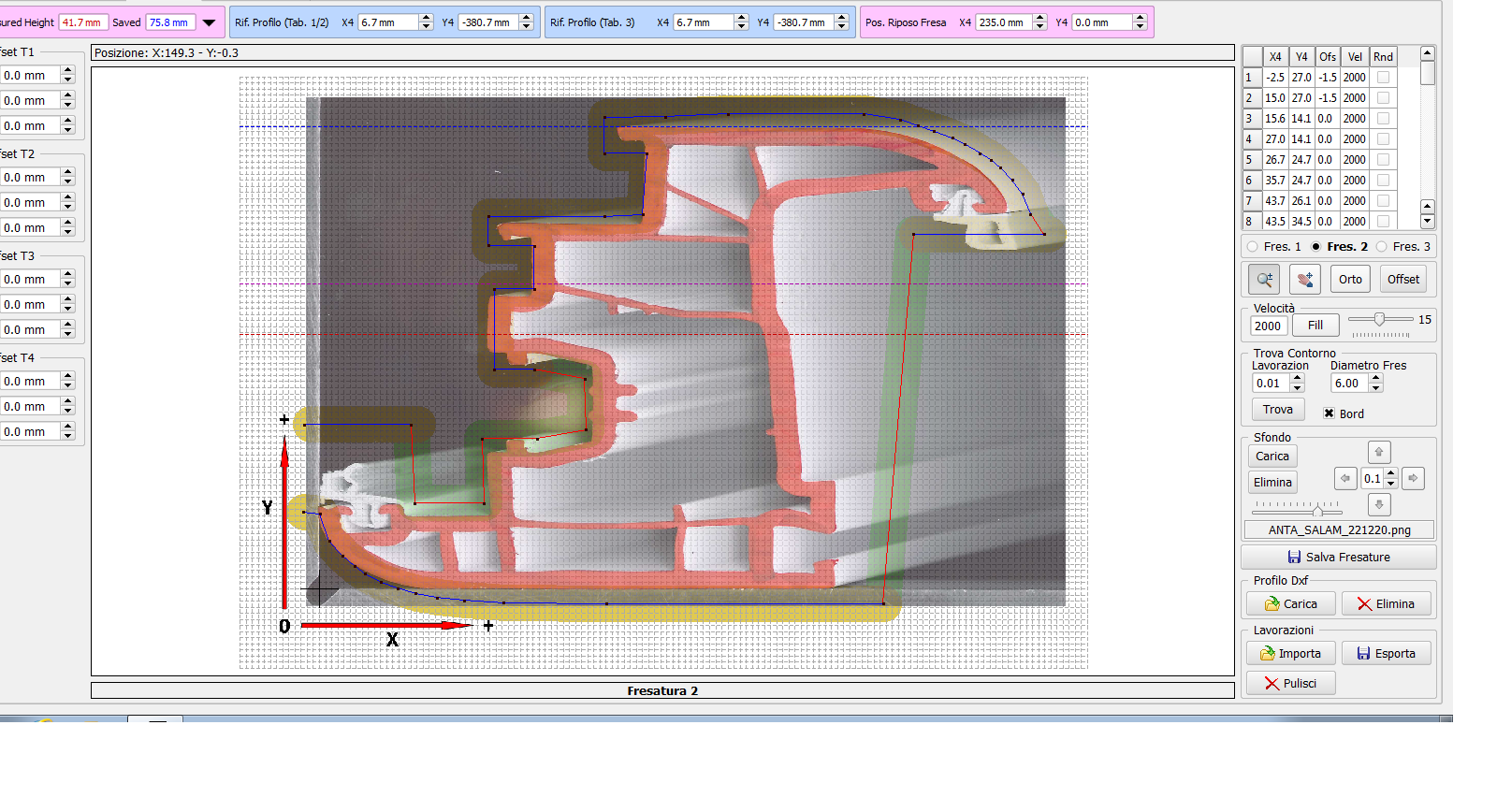

SL4FF WD integruje technologię V-Perfect oraz zaawansowany system CNC, aby zapewnić pełną cyfrową kontrolę. Operator może definiować szczegółowe parametry frezowania, form i cykli topnienia bezpośrednio z oprogramowania, z wyprzedzeniem przewidując ostateczny rezultat.

Maszyna jest przystosowana do integracji w ekosystemach Przemysł 4.0, z:

Zdalne sterowanie i monitorowanie
Kompatybilność z systemami zarządzania przedsiębiorstwem
Automatyczne tworzenie kopii zapasowych parametrów za pomocą TAG Application

Skontaktuj się z nami, aby dowiedzieć się, czy SL4FF WD jest odpowiednim rozwiązaniem dla Twojej produkcji.
