SL5FF TV

CNC spawarka z 5 głowicami w linii do spawanych poprzeczek w kształcie „V”

Kompleksowe centrum produkcji dla doskonałych spawów w jednym cyklu

Idealna, jeśli:

Produkujesz okna z przęsłami spawanymi w kształcie „V” i chcesz skrócić czas cyklu.
Pracujesz z profilami malowanymi, foliowanymi lub pokrytymi, które nie tolerują przeróbek.
Potrzebujesz kompletnego systemu, który łączy moc, precyzję i automatyzację.
Szukasz maszyny, która zautomatyzuje każdy etap procesu, od frezowania po spawanie.
Chcesz uzyskać idealne kąty i złącza, nawet przy błędach cięcia lub tolerancjach profilu.
Pracujesz w środowisku przemysłowym i chcesz zintegrować kontrolę danych produkcji.

Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem

Zapytaj o informacje

Kompleksowe centrum produkcyjne dla idealnych spawów w jednym cyklu

SL5FF TV to znacznie więcej niż tylko spawarka: to zaawansowany system CNC zaprojektowany do realizacji kompletnych ram w jednej operacji. Wyposażona w 5 głowic w linii, umożliwia jednoczesne spawanie 2 zewnętrznych kątów oraz do 3 wewnętrznych poprzeczek, nawet w trybie spawania Notch Transom. Dzięki technologii V-Perfect całkowicie eliminuje spoinę, zapewniając doskonałe wykończenie estetyczne bez potrzeby czyszczenia czy przeróbek. System został zaprojektowany z myślą o intensywnej produkcji o wysokiej jakości estetycznej i maksymalnej wydajności, idealny dla najbardziej wymagających rynków.

5 powodów, dla których warto wybrać telewizor SL5FF

Pełne spawanie w jednym cyklu. Spawanie jednoczesne kątów i wewnętrznych poprzeczek (do 3): pełen cykl w zaledwie 180 sekund.
Perfekcyjna estetyka na każdym materiale. Technologia V-Perfect do niewidocznych spawów, nawet na profilach akrylowych, aluminium, drewnie lub malowanym PVC.
Maksymalna automatyzacja, mniej pracy ręcznej. Każdy etap jest zarządzany elektronicznie: frezowanie wysokiej prędkości, topnienie, kompresja i chłodzenie.
Automatyczna korekcja błędów cięcia. Kompensuje błędy do 2 mm (kąty) i 0,5 mm (wysokość profilu), zawsze zapewniając wysoką jakość końcową.
Inteligentny system zarządzania produkcją. Monitorowanie czasów, cykli i danych spawania w celu poprawy wydajności i utrzymania predykcyjnego.

Szczegóły produktu

Zaprojektowana z myślą o produkcjach o wysokiej intensywności, SL5FF TV wykonuje każdą operację niezbędną do precyzyjnego i szybkiego wytworzenia pełnej ramy. Każda głowica CNC działa w synergii, aby uzyskać estetyczne i strukturalnie doskonałe połączenia.

Wymiary

Długość: 3.600 mm

Szerokość: 7.000 mm

Wysokość: 2500 mm

Waga: 6,250 kg

Wydajność

1 cykl co 180 sekund (zmienny)

Spawanie jednoczesne: 2 kąty + do 3 poprzeczek

Minimalny format roboczy: 1.050 × 750 mm (z profilem standardowym L 70 mm)

Maksymalna szerokość spawania: 3.200 mm

Wymagani operatorzy: 1

Żywienie i zużycie

Moc zainstalowana: 25 kW

Napięcie: 400 V

Zużycie powietrza na cykl: 600 NI/min

Ciśnienie robocze: 7 bar

Profile spawane

Wysokość profilu: 60 ÷ 82 mm

Szerokość profilu: 60 ÷ 110 mm

Funkcje i obsługiwane procesy

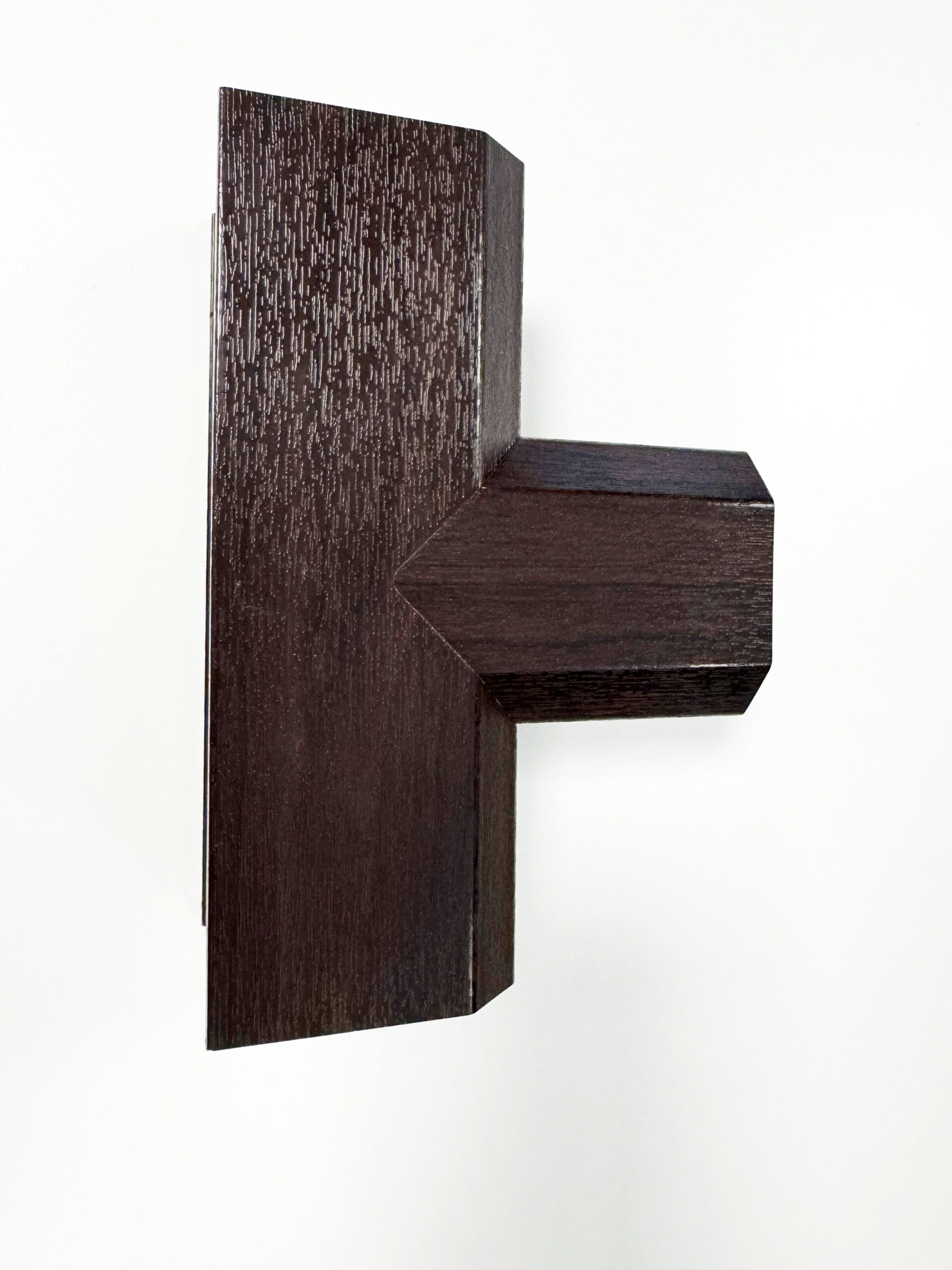

Spawanie kątów zewnętrznych pod kątem 45° (tryb V-Perfect)

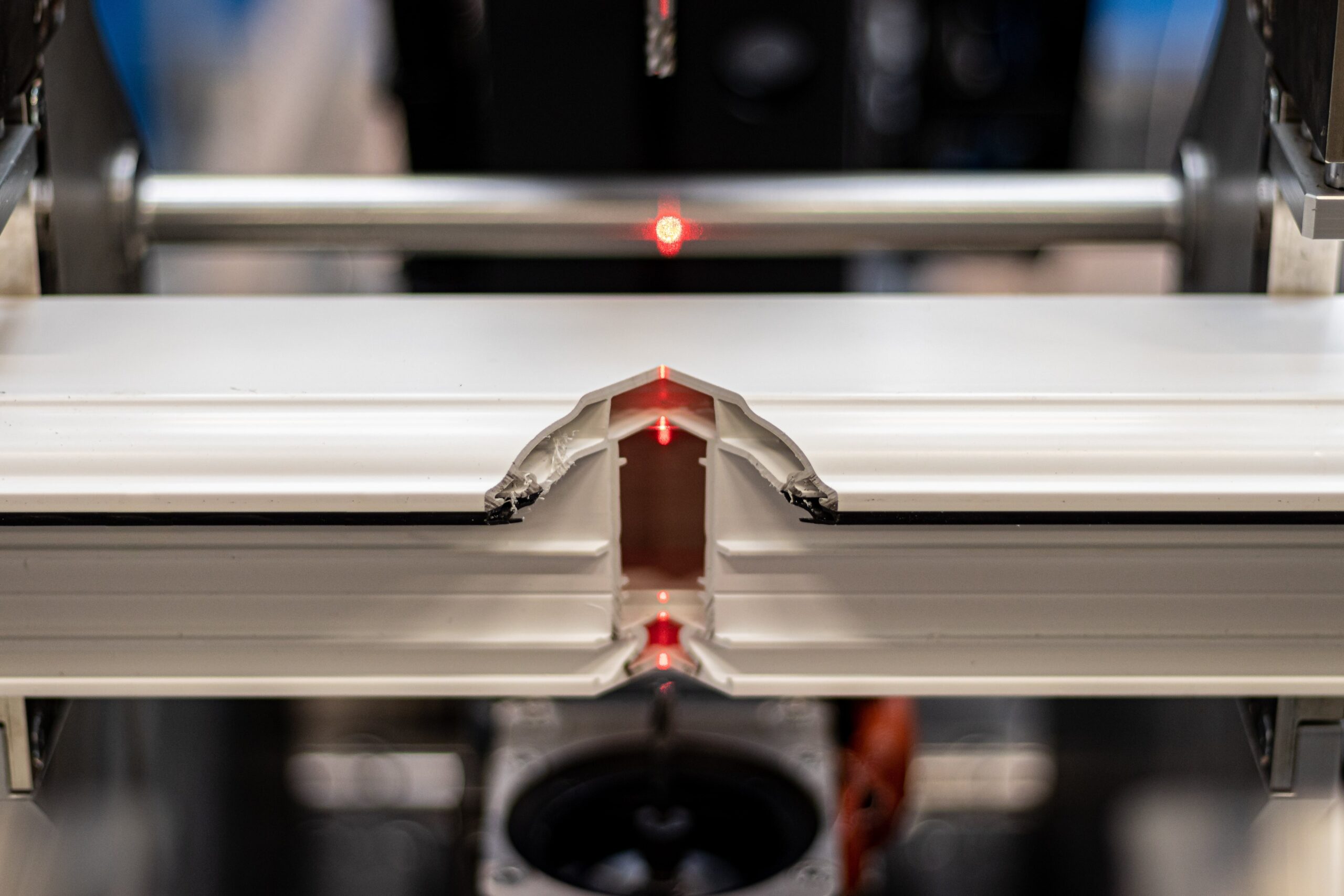

Spawanie wewnętrznych poprzeczek w trybie spawania Notch Transom.
Obróbka uszczelki zintegrowana w cyklu
Automatyczna kompensacja błędów cięcia i tolerancji

Opcje i konfiguracje

Aby dostosować się do różnych potrzeb produkcyjnych, SL5FF TV może być wyposażona w:

Odciąg spawalniczy bez kołnierza
Oprogramowanie do importowania i konwersji plików danych
Elektroniczna kontrola kształtów
System monitorowania danych produkcji (czasy cyklu, zmiana konturów, itp.)

TECHNOLOGIA I AUTOMATYZACJA

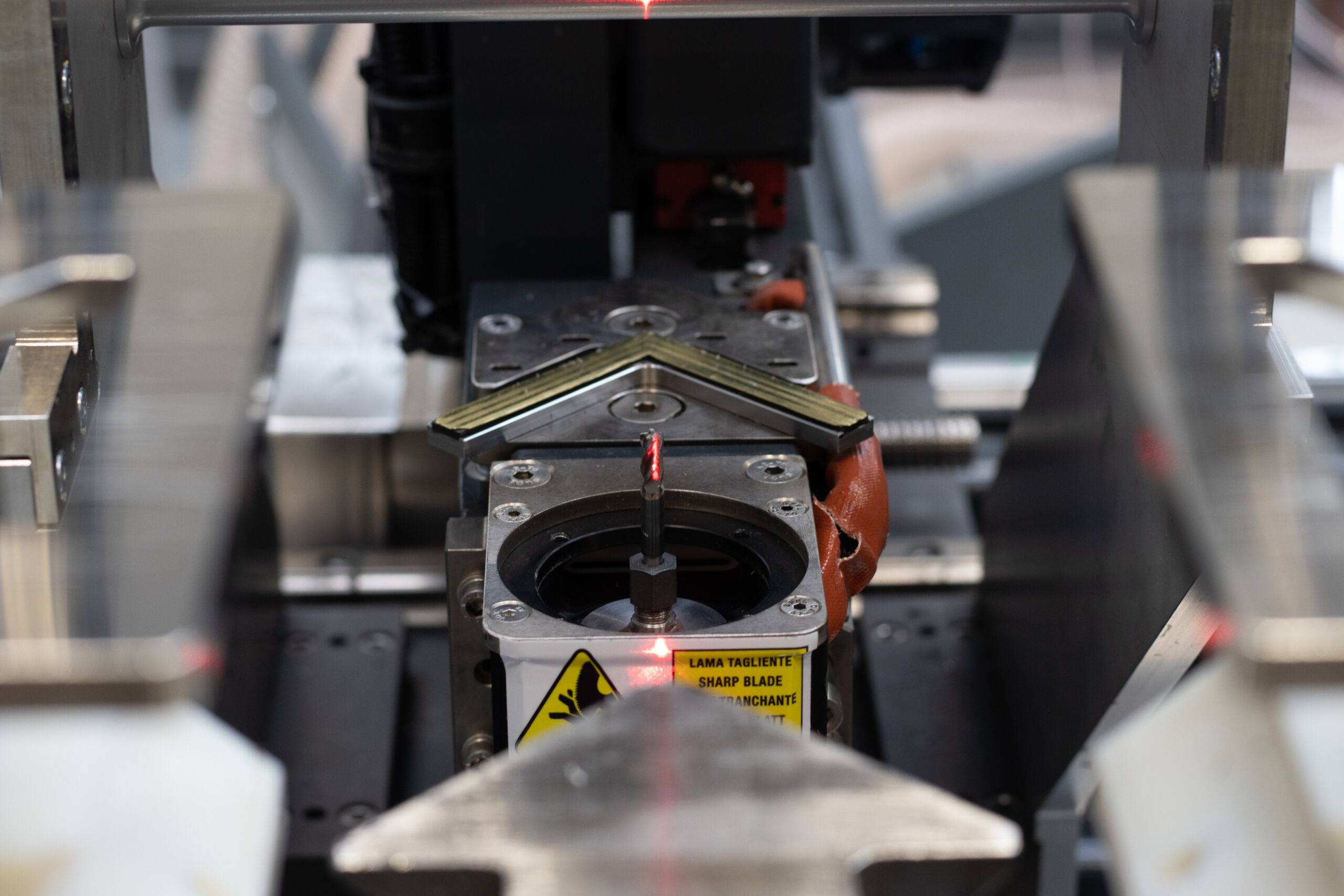

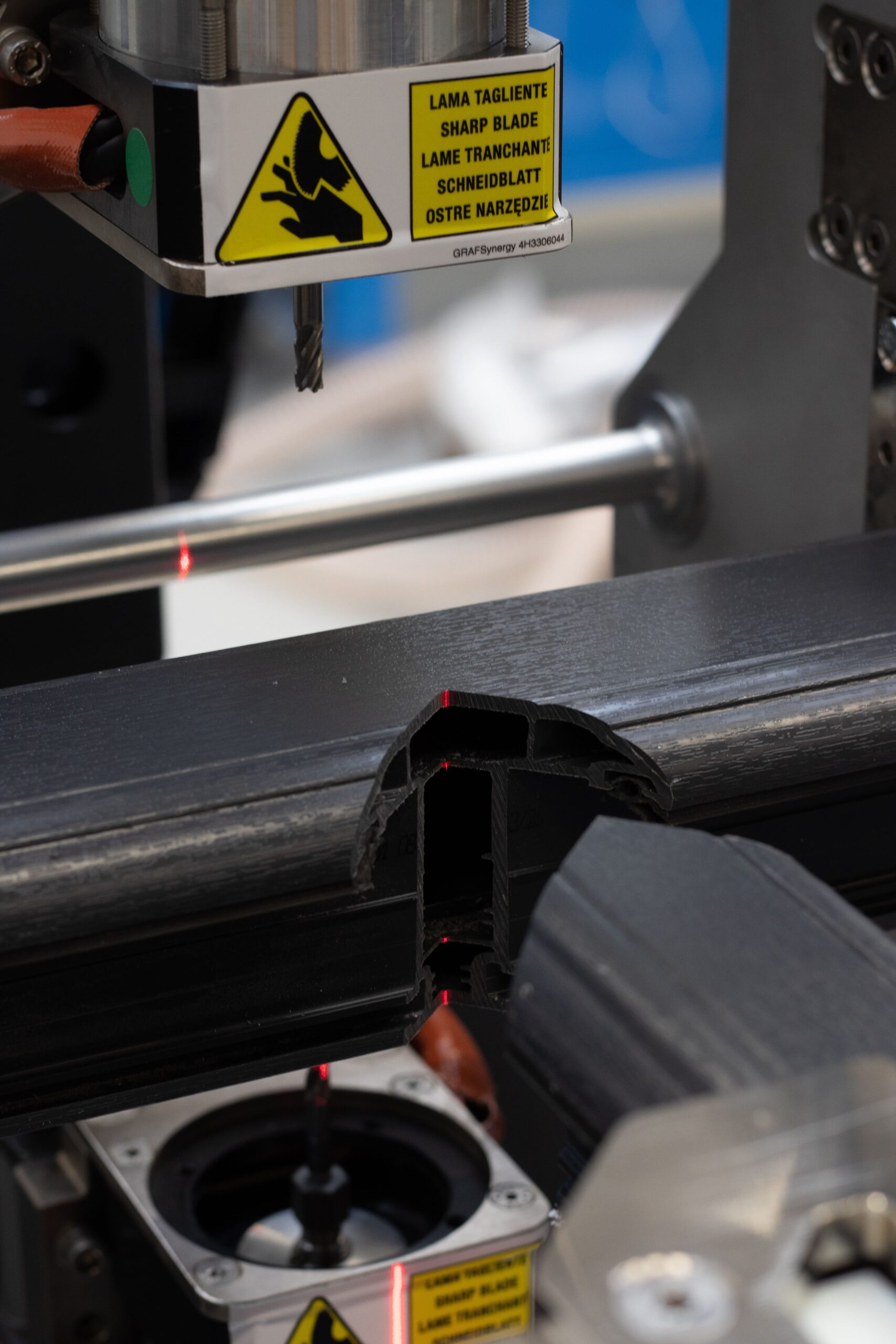

Serce telewizora SL5FF to zaawansowany system elektroniczny, który kontroluje każdy aspekt procesu: od regulacji palenia (5÷6 mm) po szybkie frezowanie, aż po inteligentne zarządzanie tolerancjami. Wszystko to można zintegrować w środowiskach Przemysłu 4.0.

Całkowicie zautomatyzowany cykl
Magnetyczne pozycjonowanie górnej przeciwwagi
Kompatybilny z Przemysłem 4.0 (na życzenie)
Dynamiczna regulacja elektroniczna
Zintegrowana technologia V-Perfect

Skontaktuj się z nami, aby dowiedzieć się, czy SL5FF TV jest odpowiednim rozwiązaniem dla Twojej produkcji.
