SLTV

Uniwersalna spawarka jedno głowicowa do spawania złączy T, krzyżowych i kątowych.

Najwyższa elastyczność, absolutna precyzja: idealny wybór do skomplikowanych połączeń PVC

Idealna jeśli:

Wykonujemy skomplikowane okna i specjalne kształty, takie jak złącza krzyżowe, w kształcie „T” lub „H”.
Potrzebujesz zmiennych kątów, nawet przekraczających 90°, przy zachowaniu wąskich tolerancji.
Chcesz zmniejszyć interwencję operatora dzięki zautomatyzowanemu cyklowi.
Szukasz kompaktowej, ale profesjonalnej maszyny, odpowiedniej również do produkcji specjalistycznych.
Potrzebujesz szybkiej wymiany szablonów do różnorodnych prac.
Produkuj elementy na miarę do nietypowych architektur lub okna niestandardowe.

Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem

Proszę o informacje

Maxymalna elastyczność, absolutna precyzja: idealny wybór do skomplikowanych połączeń PVC

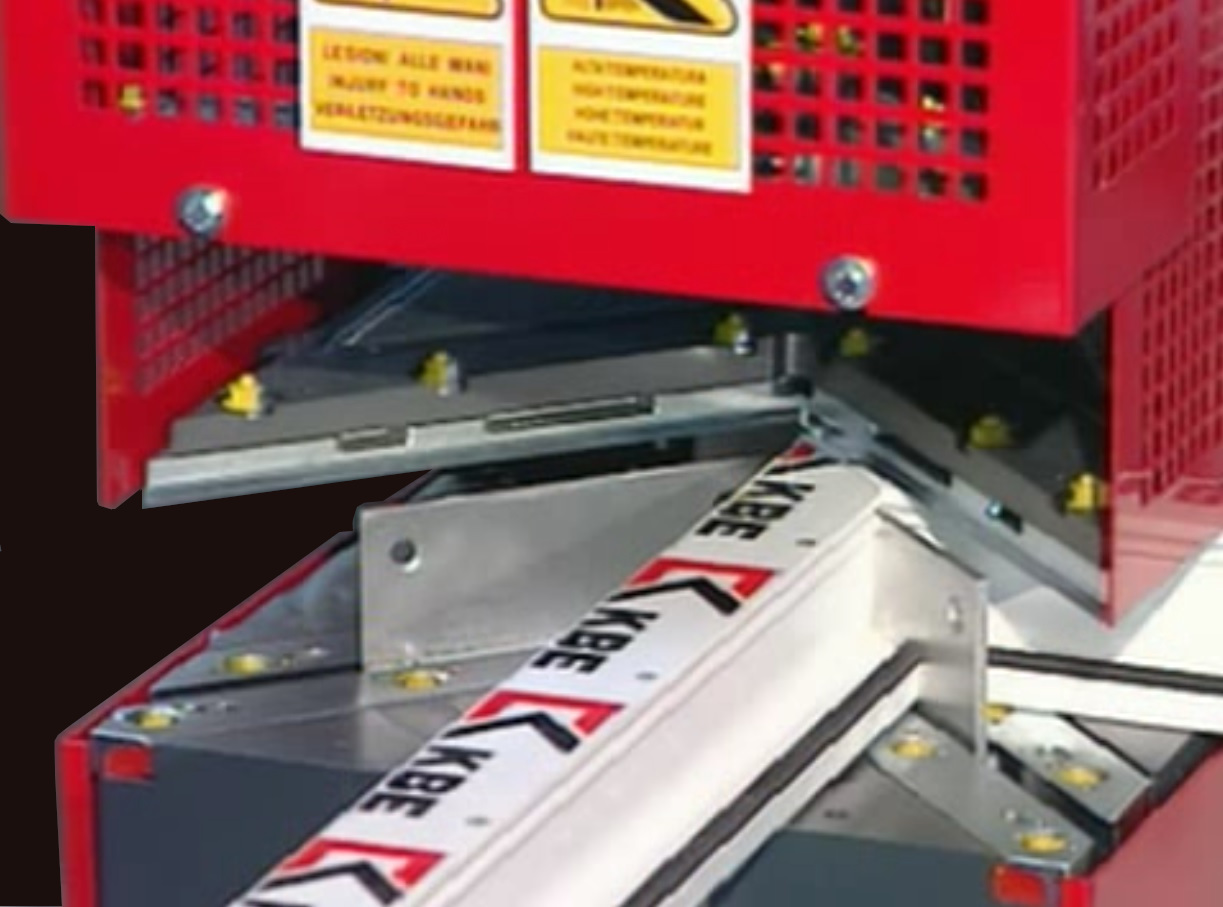

SLTV firmy Graf Synergy to jednopunktowa spawarka zaprojektowana w celu zapewnienia maksymalnej wszechstronności w najbardziej technicznych i skomplikowanych procesach spawania. Dzięki głowicy o zmiennym nachyleniu umożliwia wykonywanie spawów kątowych w zakresie od 35° do 180°, w tym konfiguracji w kształcie „T”, krzyża lub „H” (spawanie w rowku). W pełni zautomatyzowany cykl zapewnia jednorodność, powtarzalność i redukcję błędów, nawet w przypadku profili ciętych na ostro i elementów z wcięciem w kształcie „V”. Idealna dla producentów, którzy chcą poszerzyć ofertę rodzajów okien, oferując usługi o wysokim stopniu personalizacji.

5 powodów, dla których warto wybrać Stół Poziomy Przesuwny SLTV

Spawaj każdą geometrię, bez kompromisów. Jedyna jednostka z jedną głowicą, która może spawać pod kątem zmiennym od 35° do 180°, w tym węzły krzyżowe, „T” i „H”. Idealna do produkcji specjalnych lub architektonicznych.
Gwarantowana precyzja wymiarowa. Każdy kąt zachowuje dokładne wartości ustawień: stała jakość, bez poprawek czy odpadów.
Całkowicie zautomatyzowany cykl. Zintegrowana kontrola elektroniczna, która reguluje temperatury, czasy i sygnalizuje ewentualne nieprawidłowości w działaniu.
Wymienne kontury spawalnicze. System mechaniczny umożliwiający szybkie wymienianie konturów spawalniczych, co skraca czas zmiany formatu.
Zintegrowany wyświetlacz do intuicyjnej obsługi. Łatwe i szybkie zarządzanie dzięki elektronicznemu interfejsowi wbudowanemu w maszynę: mniejsza możliwość błędu, większa efektywność.

Szczegóły produktu

Stworzona z myślą o zaspokojeniu nawet najbardziej specyficznych potrzeb, SLTV to wszechstronna spawarka, która poszerza gamę produktów, które można wytwarzać w Twoim zakładzie. Możliwość spawania specjalnych kątów i skomplikowanych połączeń czyni ją cennym narzędziem dla warsztatów oferujących spersonalizowane okna lub dla tych, którzy chcą zwiększyć postrzeganą wartość swojego katalogu.

Rozmiary

Długość: 1.250 mm

Szerokość: 920 mm

Wysokość: 2.300 mm

Waga: 350 kg

Żywienie i zużycie

Moc zainstalowana: 3,6 kW

Napięcie: 230 V jednofazowe

Zużycie powietrza na cykl: 45 NI/min

Ciśnienie robocze: 7 bar

Wydajność

Zautomatyzowany cykl z zarządzaniem elektronicznym

Tryb ręczny operatora do ustawień początkowych

Wymagani operatorzy: 1

Profile spawalne

Wysokość profilu: 40 ÷ 200 mm

Szerokość profilu (pod kątem 90°): 40 ÷ 130 mm

Wartości zmienne w zależności od typu profilu, prędkości i rozmiaru krawężnika.

Funkcje i obsługiwane procesy

Spawanie pod kątem zmiennym (35°-180°)
Złącza w kształcie litery „T”
Spawanie krzyżowe
Spawanie wcięcia („H”)

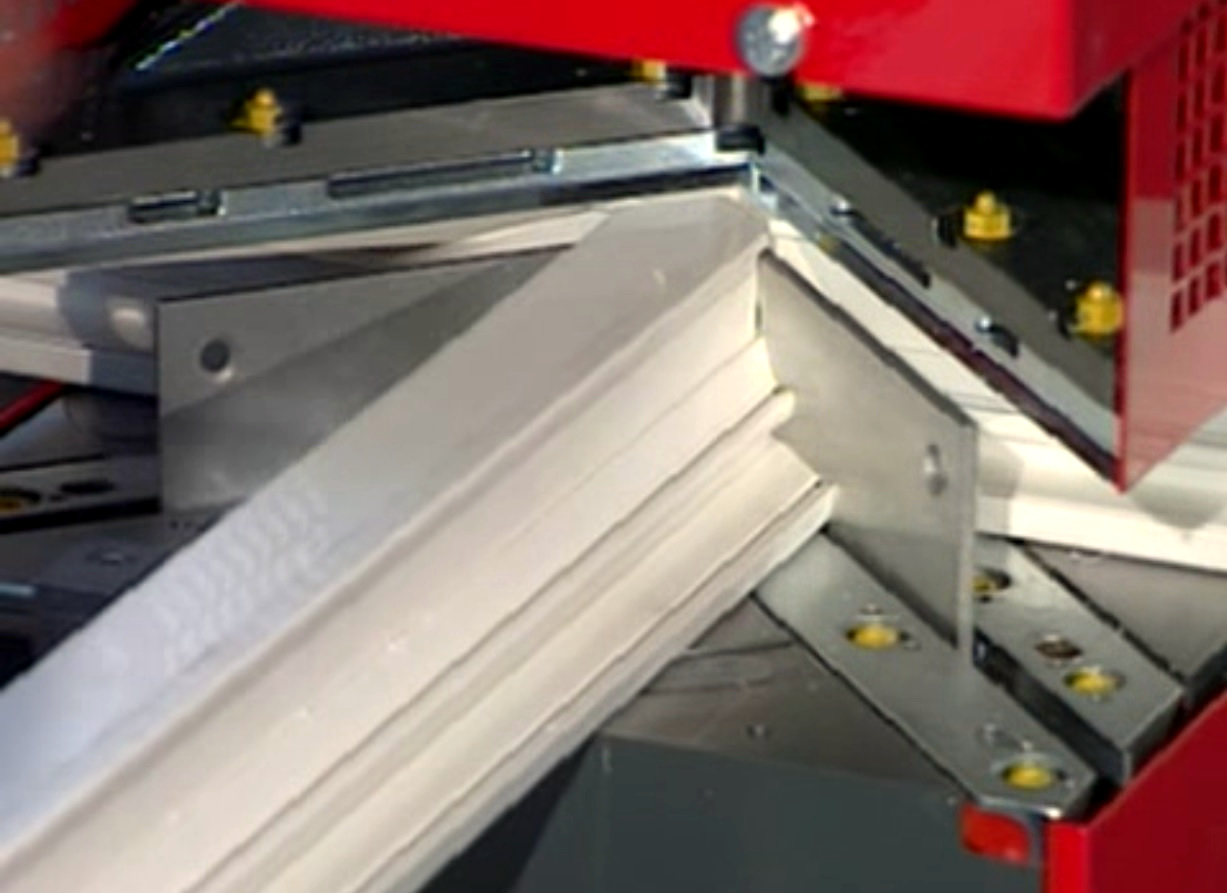

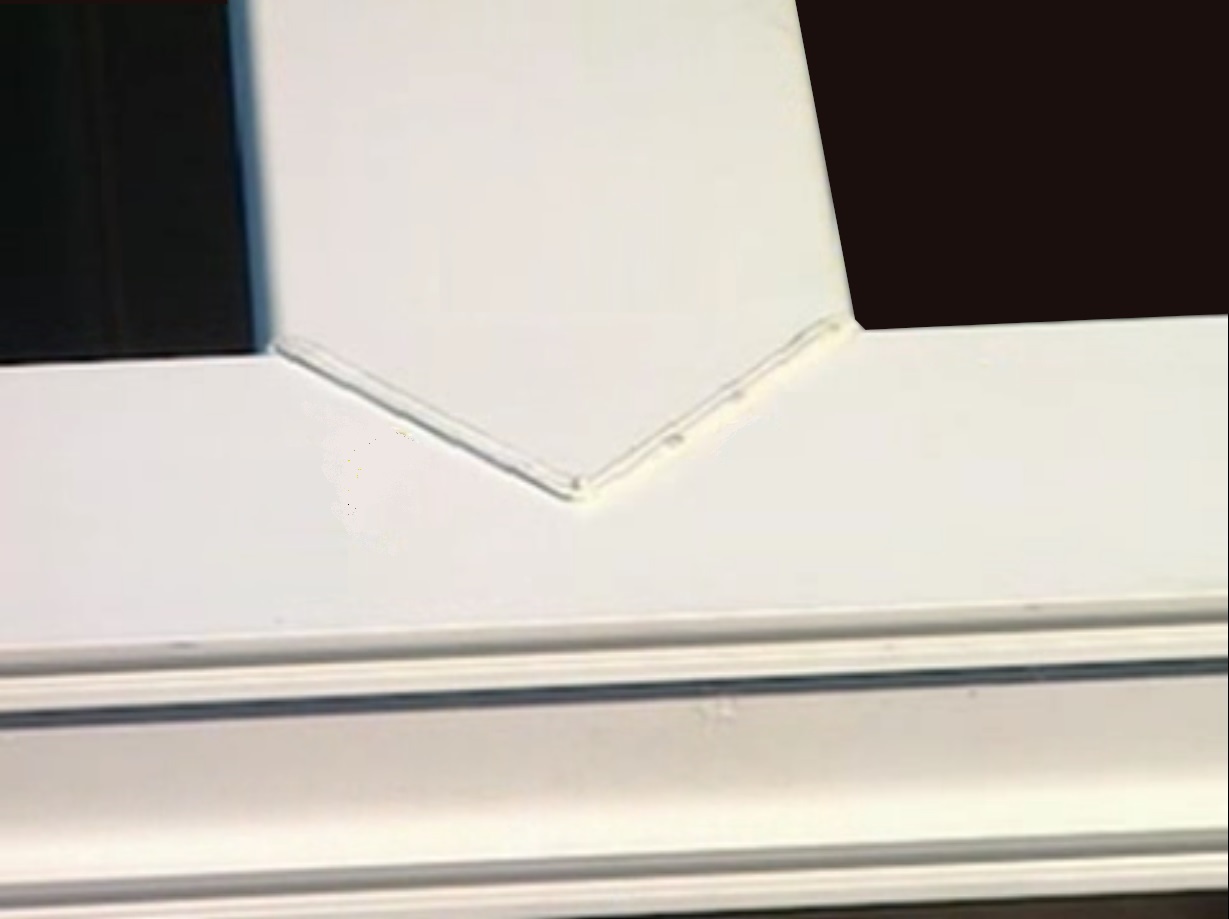

Spawanie poprzeczek z końcówką z przeciwwagą i wycięciem w kształcie „V”

Dostępne opcje

Aby zwiększyć możliwości operacyjne, SLTV może być dostosowana do:

Kontury niestandardowe według projektu klienta (np. do złączy dwuczęściowych)
Interfejs z systemami pomiarowymi lub wstępnym cięciem (na życzenie)
Dedykowane konfiguracje dla specjalnych profili

Maszyna jest również przystosowana do integracji w modułowe linie lub dedykowane wyspy robocze.

TECHNOLOGIA I AUTOMATYZACJA

Technologiczne serce SLTV to zintegrowany system kontrolny, który w czasie rzeczywistym mierzy parametry spawania, sprawdza brak anomalii i na bieżąco informuje o potrzebie interwencji. Zapewnia to ciągłość produkcji, redukcję odpadów oraz większe bezpieczeństwo operacyjne.

Elektroniczna kontrola z wyświetlaczem

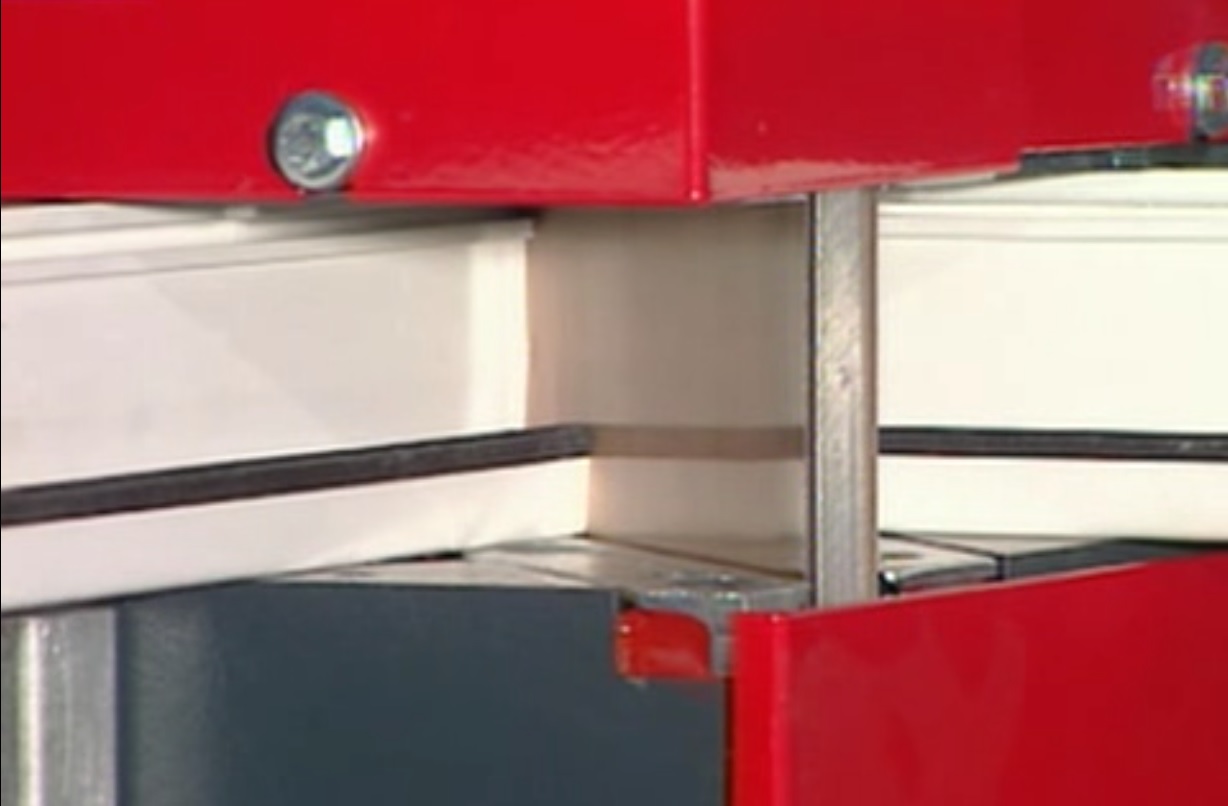

Termoregulacja płyt i noży ograniczających
Predyspozycje do zarządzania Przemysłem 4.0 (na życzenie)
Automatyczny system zarządzania czasem/temperaturą
