Centrum cięcia CNC dla wzmocnień metalowych w PVC
Najwyższa efektywność w cięciu i odzyskiwaniu wzmocnień metalowych: mniej odpadów, większa zrównoważoność, doskonała synergia z PVC
Idealne jeśli chcesz…
- Automatyzacja cięcia wzmocnień metalowych dla profili PVC
- Odzyskiwanie fragmentów metalu i obniżanie kosztów surowców
- Synchronizować cięcie wzmocnień z cięciem profili
- Zapewnij precyzyjne i ciągłe cięcia z kontrolą zużycia ostrza.
- Minimalizowanie przestojów i interwencji ręcznej
Poproś teraz o broszurę techniczną lub porozmawiaj z ekspertem
Maksymalna efektywność w cięciu i odzyskiwaniu wzmocnień metalowych: mniej odpadów, większa zrównoważoność, doskonała synergia z PVC

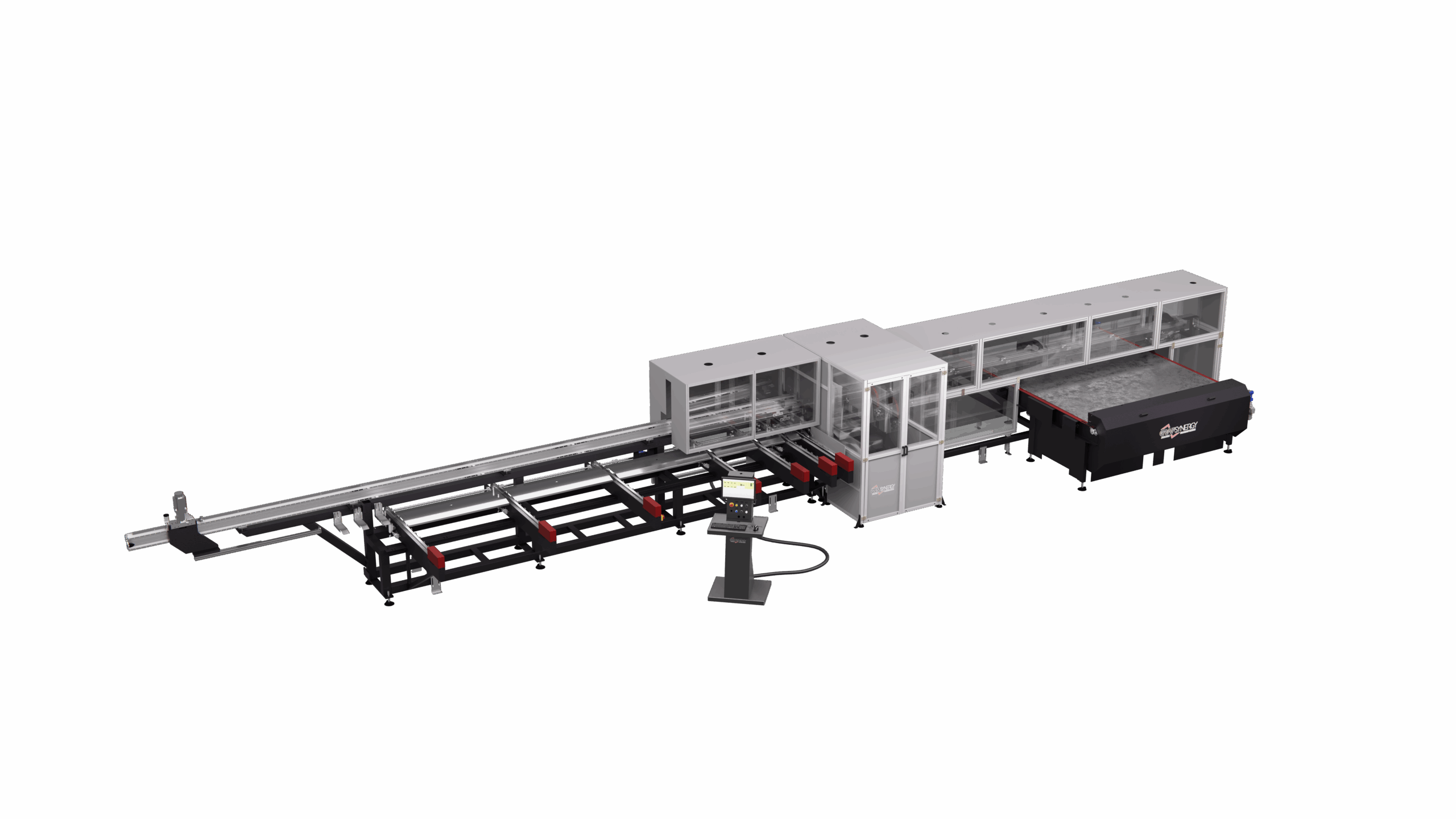

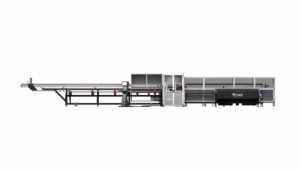

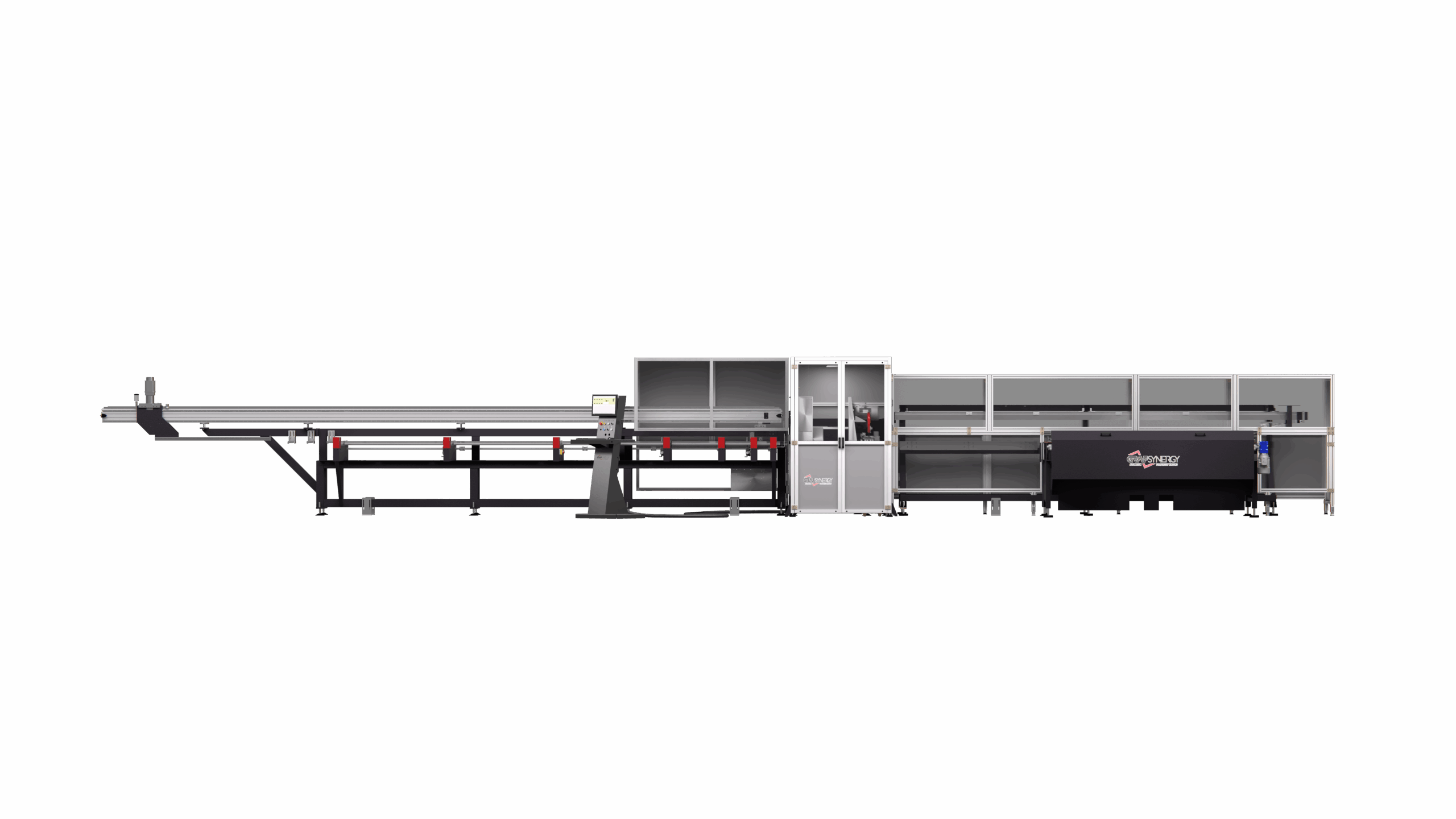

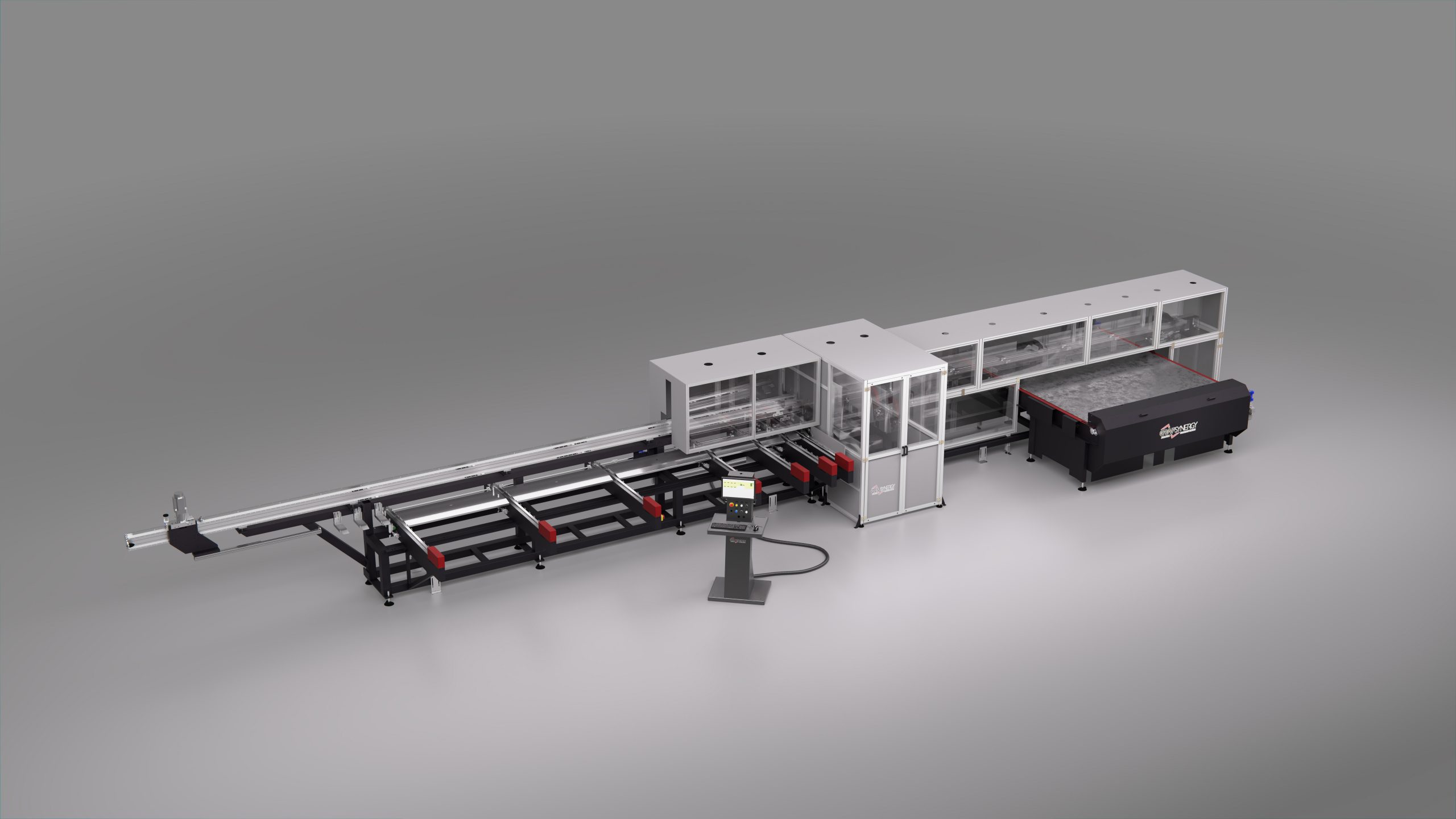

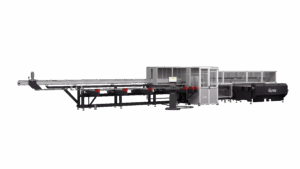

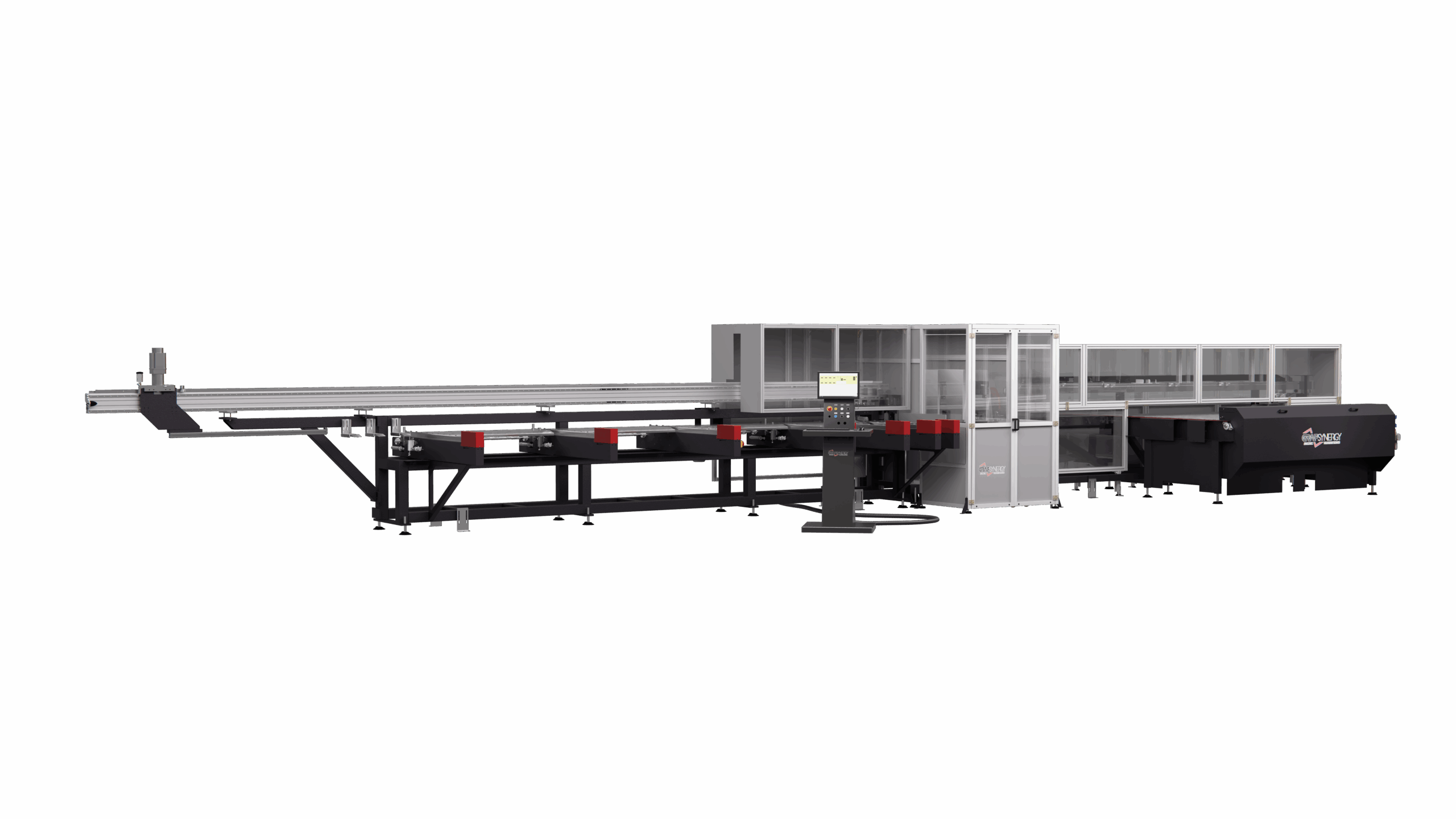

STEEL CONNECT to centrum cięcia CNC o wysokiej wydajności, zaprojektowane w celu automatyzacji i optymalizacji produkcji wzmocnień stalowych wewnątrz profili PVC. Wyposażone w ostrze o średnicy 350 mm z kontrolowanym ruchem opadającym, łączy precyzję, ciągłość produkcji oraz elektroniczną kontrolę zużycia narzędzi, co zapewnia zawsze idealne cięcia.
Dzięki kompatybilności z Centrami Cięcia PVC GRAF Synergy, STEEL CONNECT umożliwia zsynchronizowaną i centralną produkcję, zarządzaną za pomocą zaawansowanego oprogramowania do importu i optymalizacji list cięcia.
Dzięki dodatkowi opcjonalnego modułu CONNIE, staje się automatycznym centrum spawania dla metalowych odcinków, znacznie redukując odpady i czyniąc opłacalnym odzysk materiałów, które do tej pory były niewykorzystywane.
5 powodów, dla których warto wybrać STEEL CONNECT
- Szybkie i niezawodne cięcie. Skraca czas realizacji dzięki kontrolowanemu ruchowi w dół i wbudowanemu oprogramowaniu.
- Produkcja synchronizowana. Doskonała integracja z centrami cięcia i obróbki PVC GRAF Synergy.
- Inteligentne odzyskiwanie odpadów. Dzięki modułowi CONNIE, spawaj fragmenty metalowe, optymalizując wykorzystanie materiału.
- Zaawansowana kontrola elektroniczna. Prędkość i zużycie ostrza zarządzane elektronicznie, co zapewnia stałe wyniki i dłuższą żywotność narzędzia.
- Intuicyjny interfejs i elastyczne konfiguracje. Łatwe w obsłudze oprogramowanie, odpowiednie również dla mniej doświadczonych użytkowników, oraz szeroki wybór dostępnych opcji.
Szczegóły produktu
STEEL CONNECT to w pełni zautomatyzowane centrum cięcia CNC, składające się z:
- Moduł załadunkowy:
Automatyczne magazynowanie dla 10 prętów, załadunek za pomocą łańcuchów, pchacz z przekładnią z silnikiem bezszczotkowym. - Moduł tnący:
1 ostrze Ø350 mm o ruchu opadającym z stałą i kontrolowaną prędkością, do cięć pod kątem 90° o wysokiej precyzji.
Moduł odciągu:
Wyciąg pneumatyczny na stole stalowym z fotokomórkami, konfigurowalny z obu stron. Pojemność do 10 sztuk.
Rozmiary
Długość: 14.900 mm
Szerokość: 3.400 mm
Wysokość: 2800 mm
Waga: 2,500 kg
Wydajność
Do 1.800 cięć/8h* (*w zależności od rodzaju metalu i konfiguracji maszyny)
Wymagani operatorzy: 1
Odżywianie i zużycie
Moc zainstalowana: 10 kW
Napięcie: 400 V
Minimalne ciśnienie: 7 bar
Zużycie powietrza na cykl: 200 Nl/min
Profile robocze (automatycznie)
Długość: 700 – 6.000 mm
Szerokość: 20 – 80 mm
Wysokość: 20 – 60 mm
Możliwe obróbki
Cięcie pod kątem 90° na wzmocnieniach metalowych
Wyrównanie fragmentów do automatycznego spawania (z modułem CONNIE)
Dostępne opcje
- STEEL CONNECT może być wyposażony w szereg opcji, które dodatkowo zwiększają wydajność, elastyczność i zrównoważony rozwój:
- Fly Optimizer: automatyczne wykrywanie pozostałości paska i optymalizacja listy
- Tarcza Ø550 mm z zestawem docisków do profili o wysokości do 180 mm
- Elektroniczna kontrola prędkości na kontrolowanej osi
- Stół załadunkowy o zwiększonej długości (do 5000 mm)
- Etykietarka do automatycznej identyfikacji części
- Wydłużenie osi cięcia-załadunku w celu skrócenia czasów przestojów
- Kabina dźwiękoszczelna
- Moduł CONNIE do spawania metalowych odcinków
- Laser do znakowania lub kontroli narzędzi
